AAM-IO-16/2

Панель охранной сигнализации AAM-IO-16/2 на 16 тревожных входов и 2 релейных выхода.
Работает под управлением контроллеров серии AAM-LAN производства ААМ Системз, подключается к ним по интерфейсам RS-485 (до 32 штук).
Узнать цену!
О товаре
Особенности
Схема
Техническая спецификация
Установка
Документация

Совместно с ведущими российскими инженерами, компания ААМ Системз разработала новую линейку высоконадежного оборудования систем безопасности и контроля доступа полностью российского производства. Мы использовали наш опыт работы с лучшим оборудованием и создали надежное и технологичное устройство.

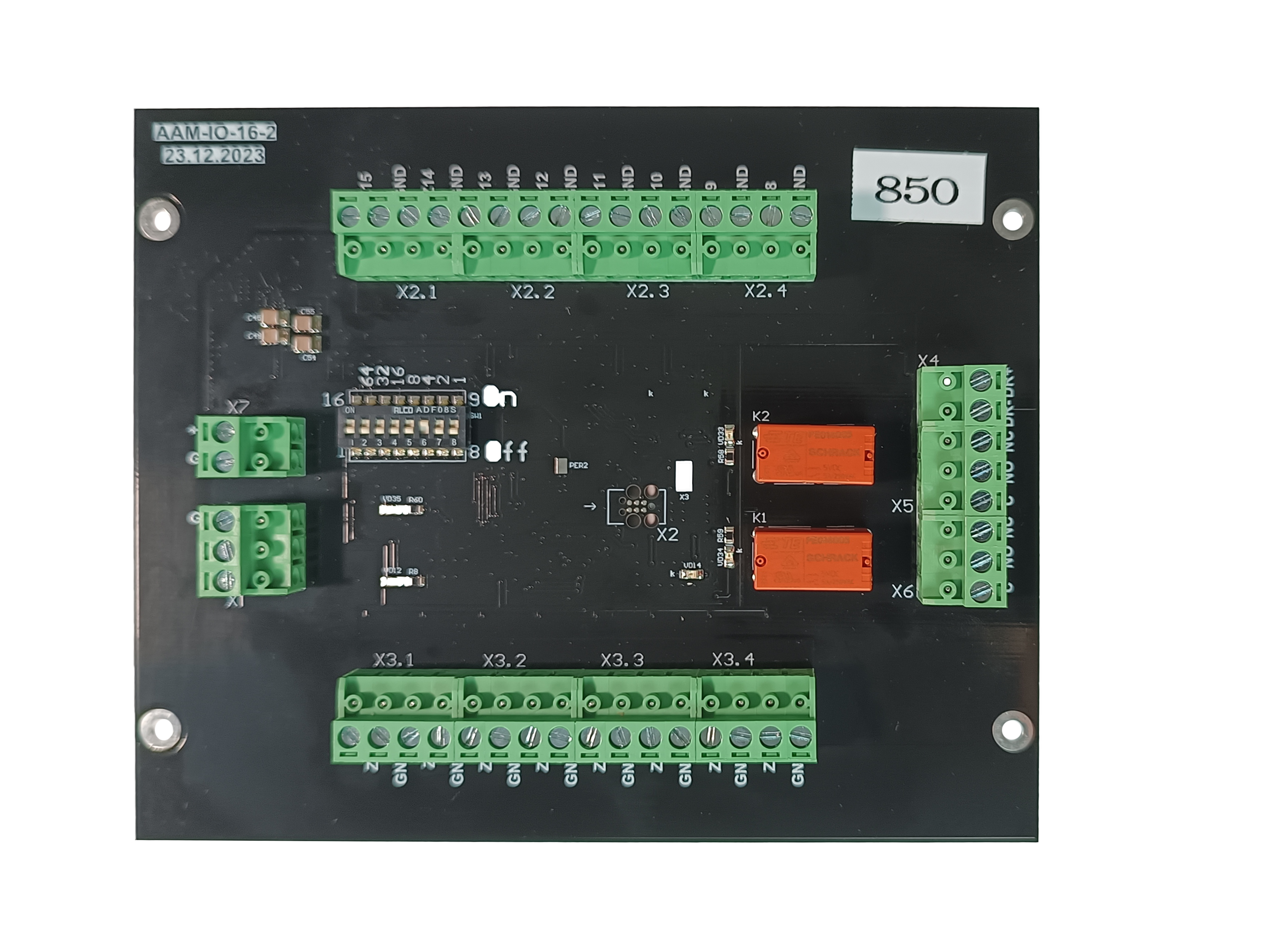

Охранная панель AAM-IO-16/2

Панель охранной сигнализации AAM-IO-16/2 на 16 тревожных входов и 2 релейных выхода работает под управлением контроллеров серии AAM-LAN, подключается к ним по интерфейсам RS-485 (до 32 штук на 1 контроллер AAM-LAN-8W/2RS или AAM-LAN-2W/2RS).

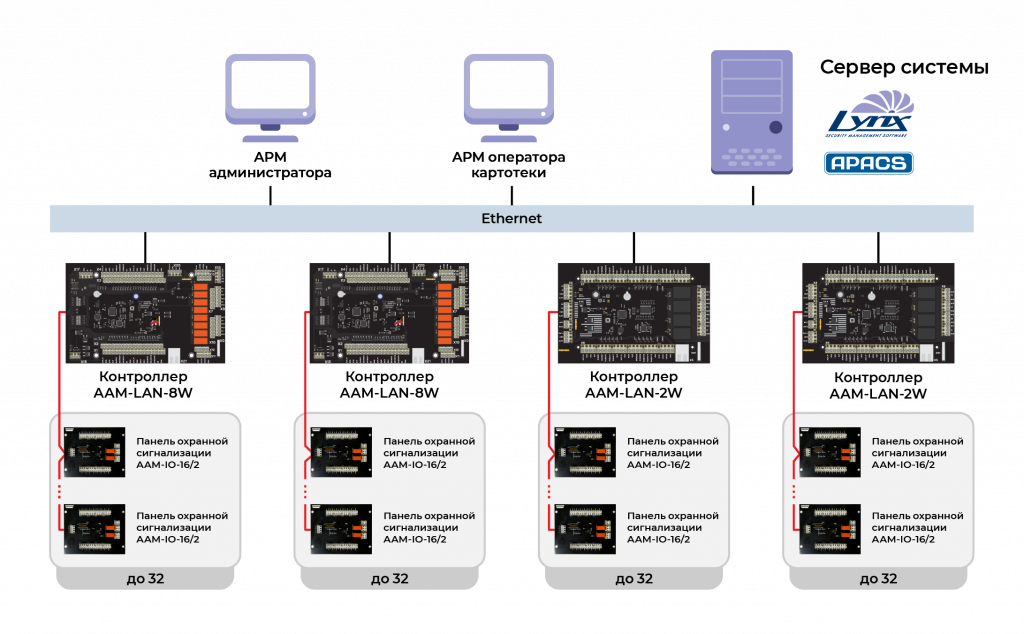

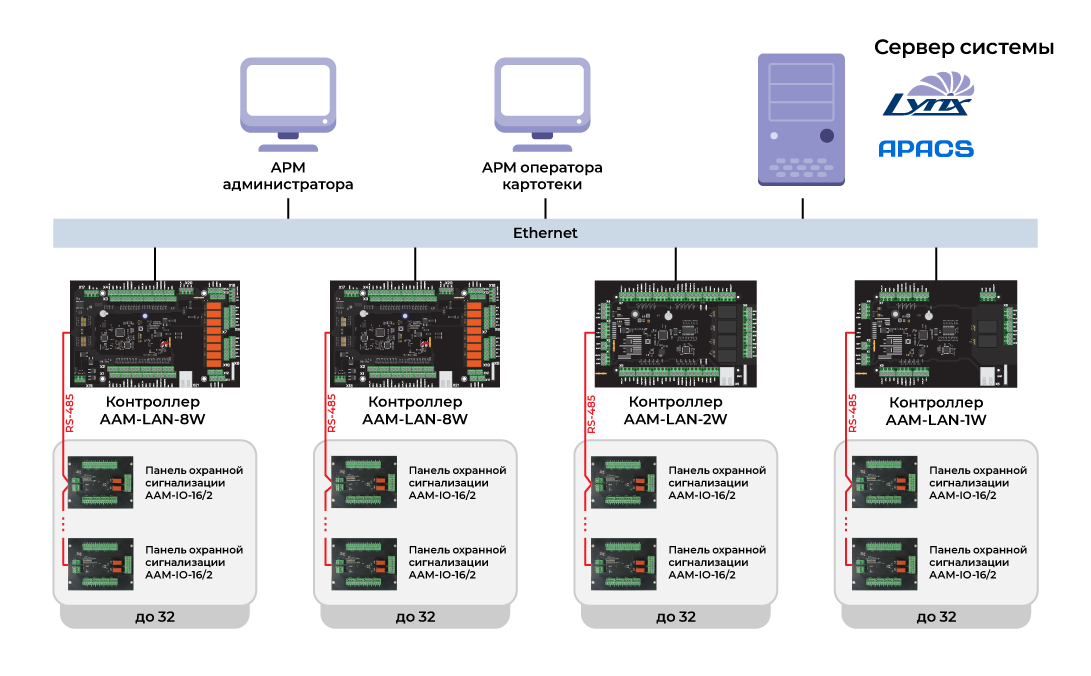

Архитектура системы

Систему контроля доступа AAM-LAN можно расширить с помощью охранных панелей. Каждый вход охранной панели обеспечивает контроль линии на короткое замыкание и обрыв.

Панель охранной сигнализации имеет датчик вскрытия корпуса. Питание панели охранной сигнализации AAM-IO-16/2 осуществляется от контроллера серии AAM-LAN по линии RS-485.

  • 16 охранных входов, 2 релейных выхода

  • Подключение к контроллерам серии AAM-LAN по RS-485 (до 32 панелей на контроллер AAM-LAN-8W/2RS)

  • Датчик вскрытия корпуса

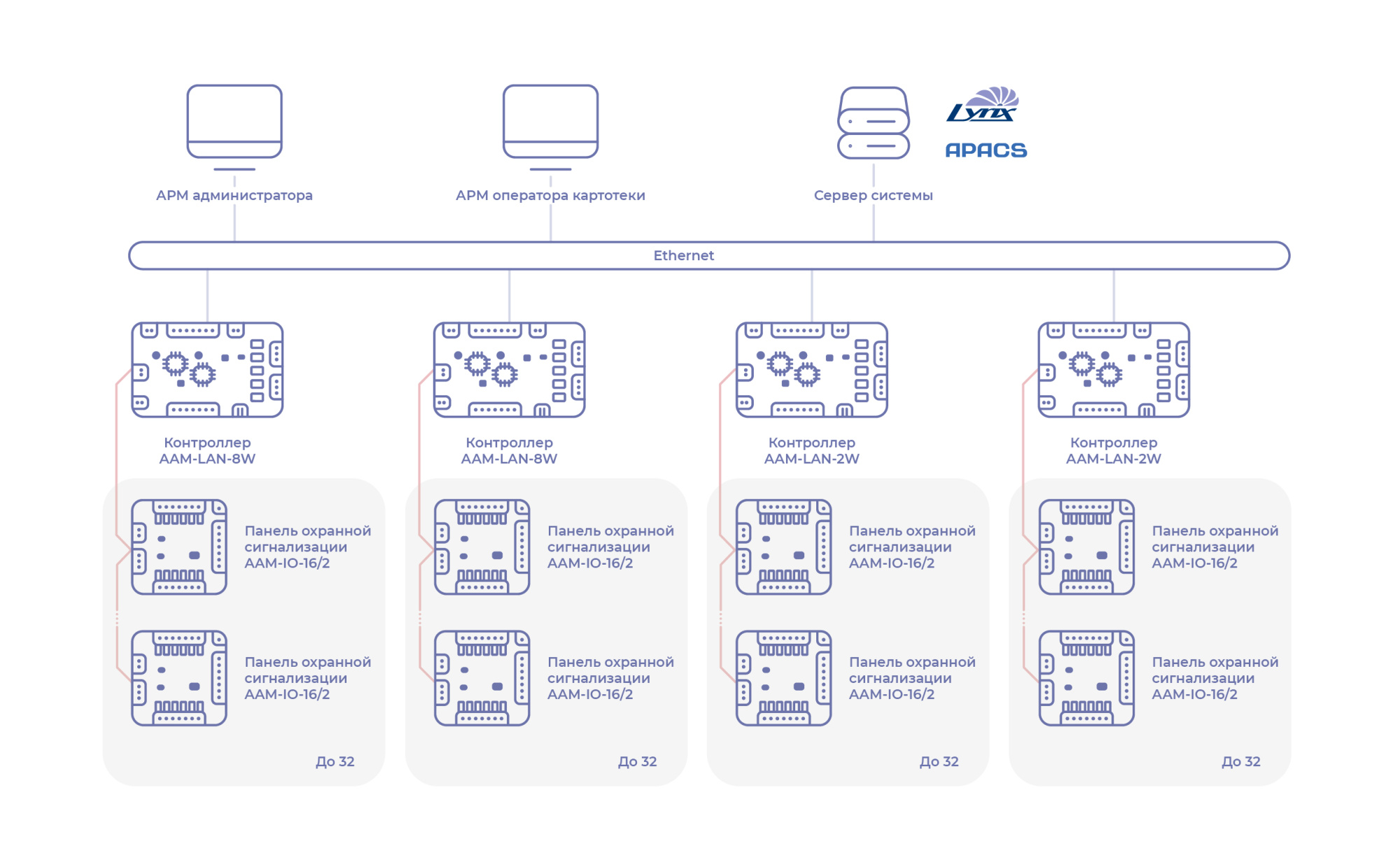

AAM-IO-16/2 схема подключения
Количество охранных шлейфов 16 шт
Количество релейных выходов 2 шт
Подключение
RS-485 (1 интерфейс)
Электропитание 12 В, 30 мА (по шлейфу RS-485)
Напряжение и ток коммутации реле замка 250 В / 5A
Габаритные размеры 130 х 20 х 160 мм, ШхВхД
Рабочий диапазон температур от –40 до +60 °C
Допустимая влажность от 0 до 95%, без конденсата
