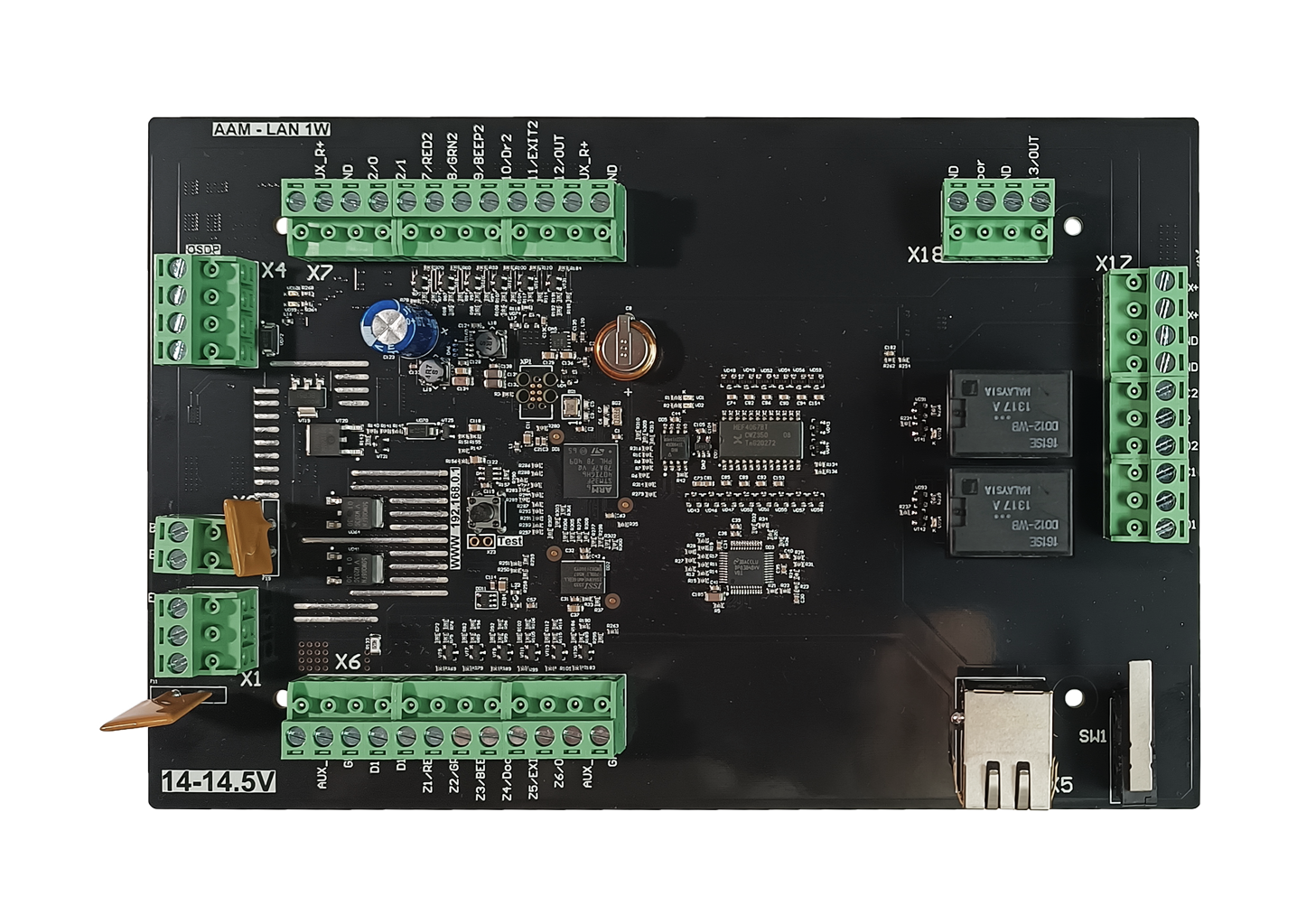

AAM-LAN-1W
AAM-LAN-1W – облегченная версия контроллера AAM-LAN-8W / AAM-LAN-2W с возможностью подключения до 2 считывателей Wiegand и до 4 считывателей OSDP.
Срок гарантийного обслуживания систем на базе AAM-LAN-1W составляет 5 лет.
Варианты подключения:
Конфигурируемый порт OSDP/RS-485 (ведущий)/RS-485 (ведомый) может быть использован:
- для подключения до четырёх OSDP-считывателей;
- для подключения до 32-х охранных панелей AAM-IO-16/2 по интерфейсу RS-485;
- для подключения контроллеров AAM-LAN-1W через RS-485 в режиме «Ведущий» и «Ведомый».
Схемы подключения:

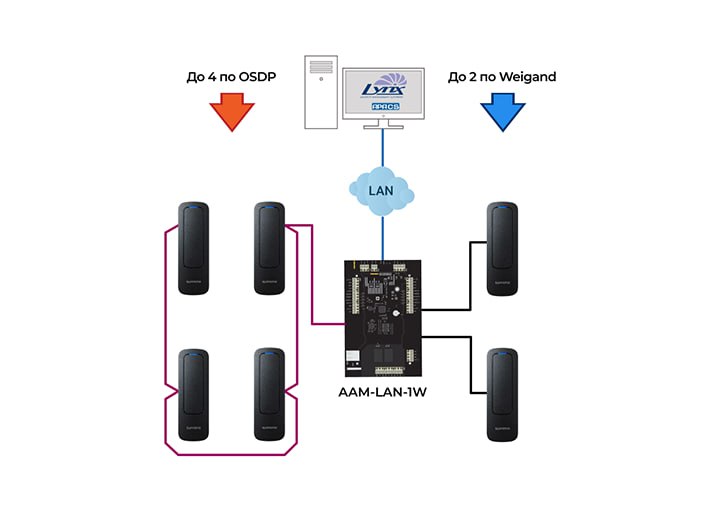

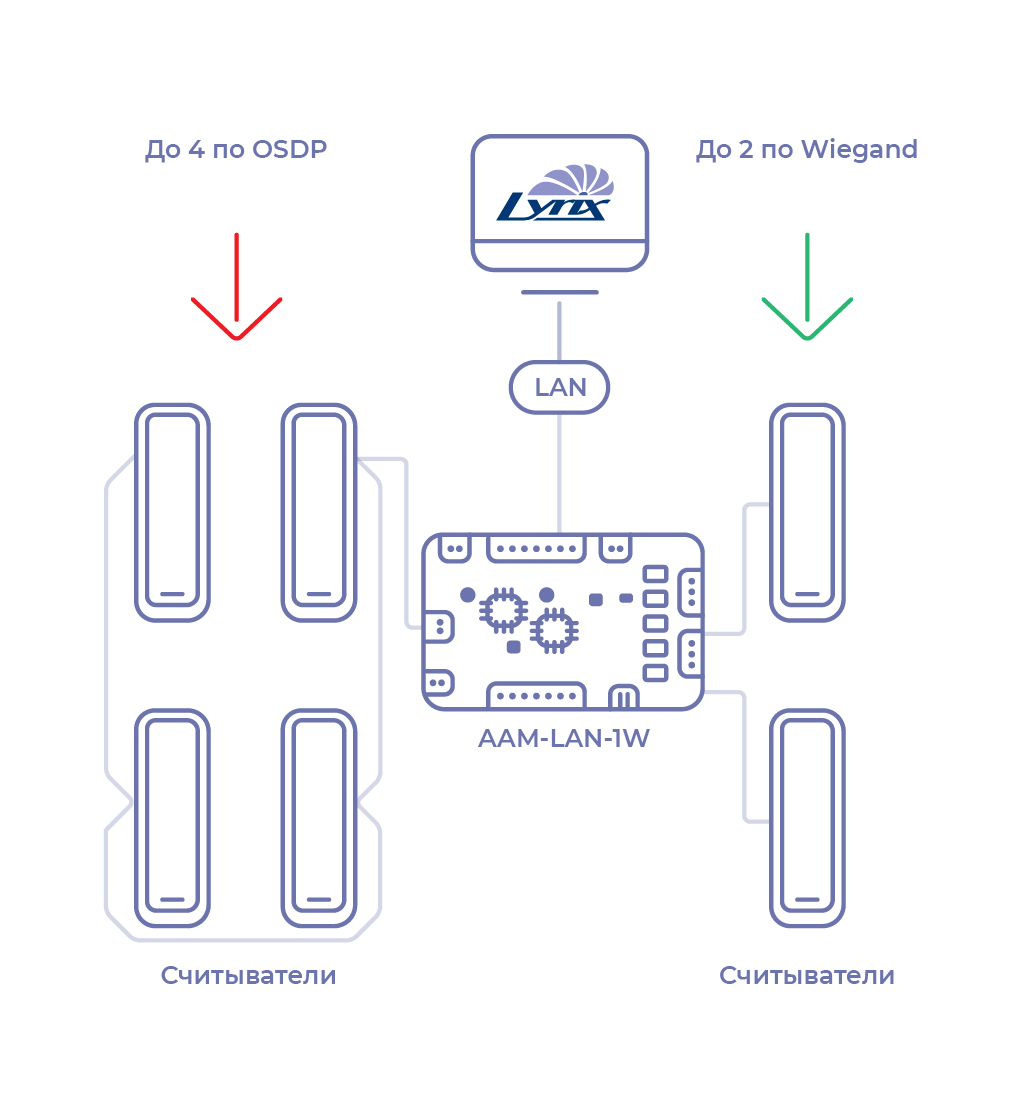

Подключение считывателей по OSDP

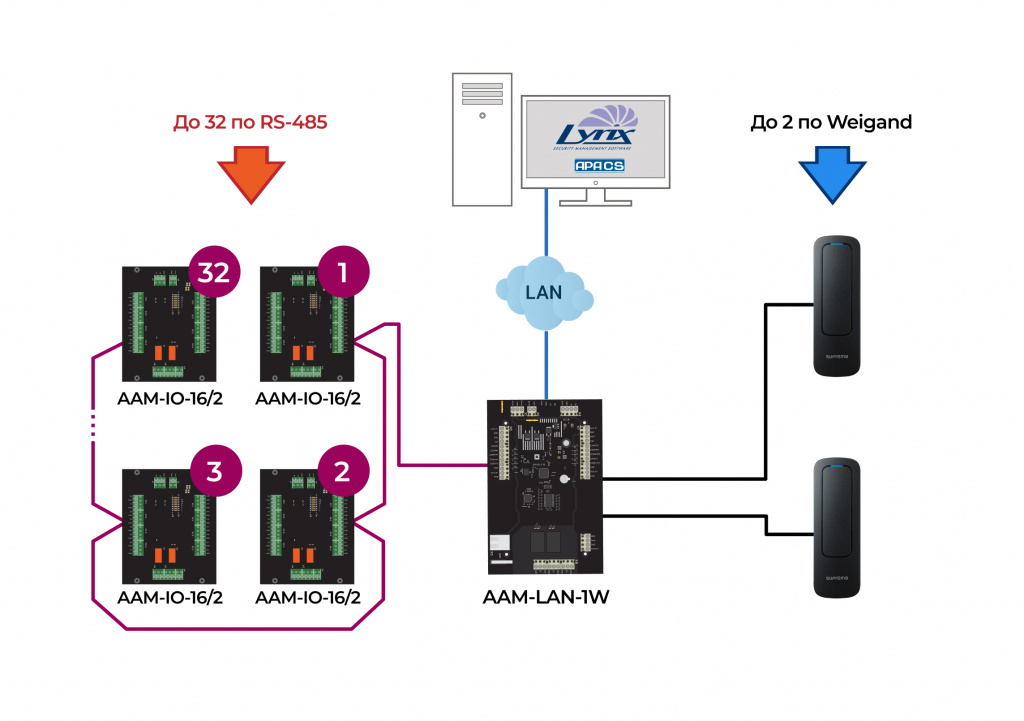

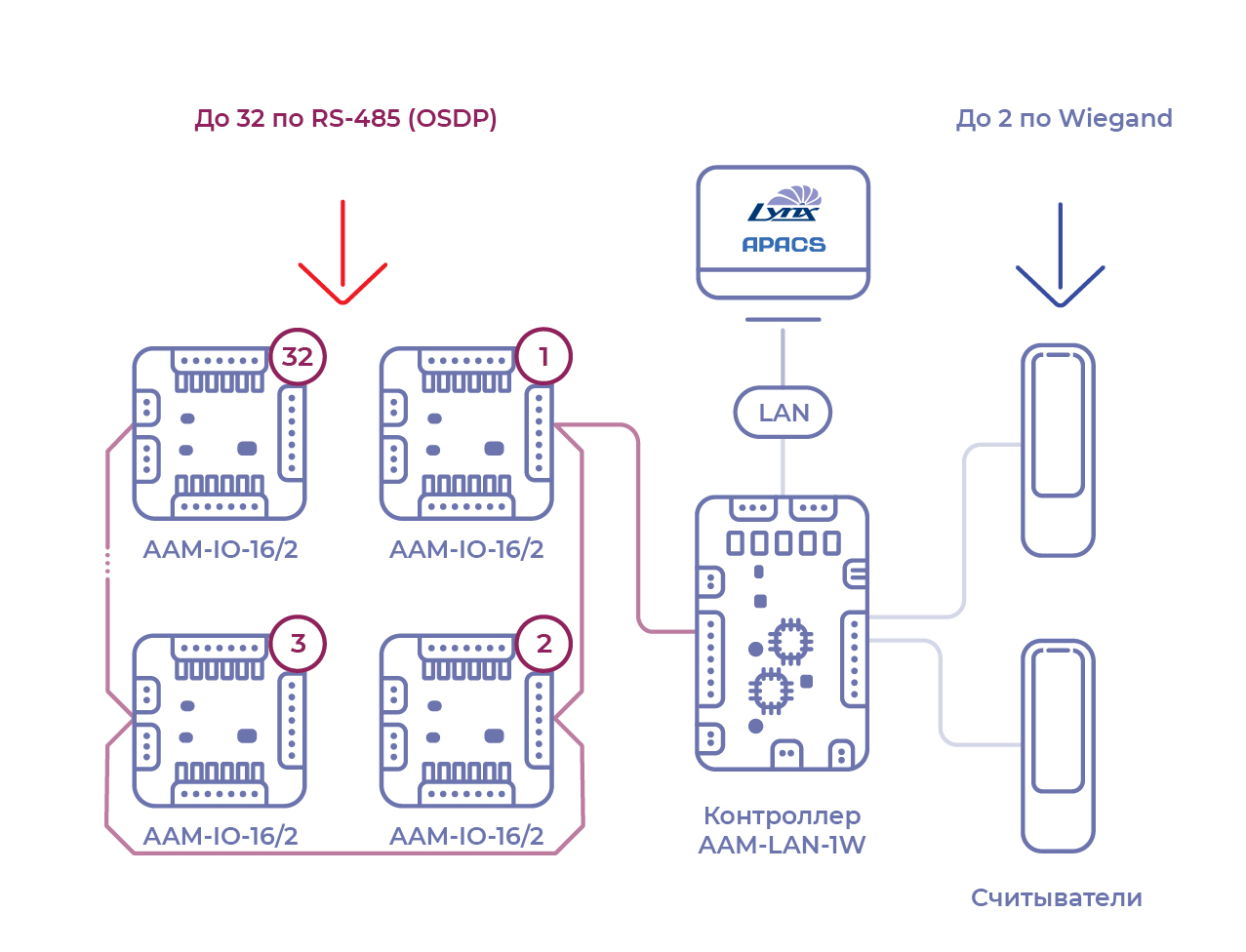

Подключение охранных панелей по RS-485

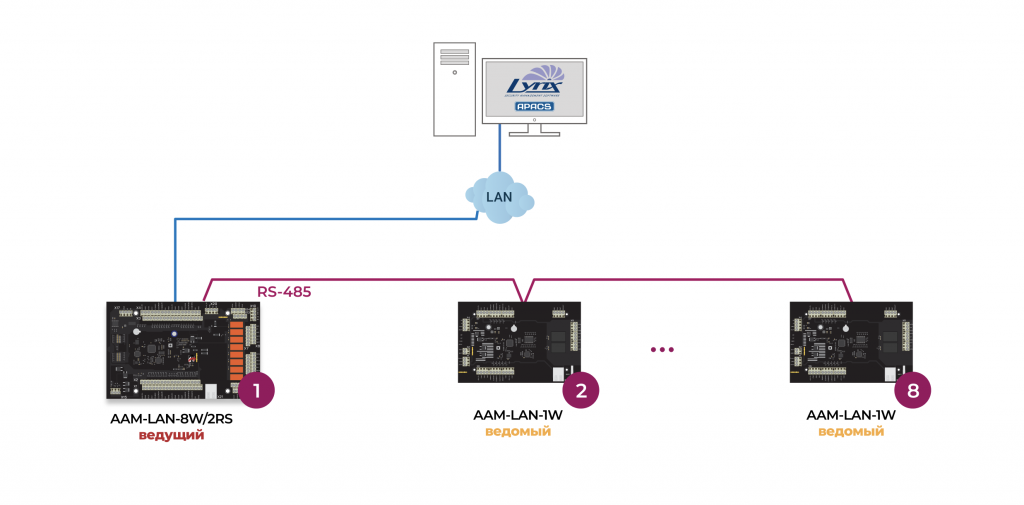

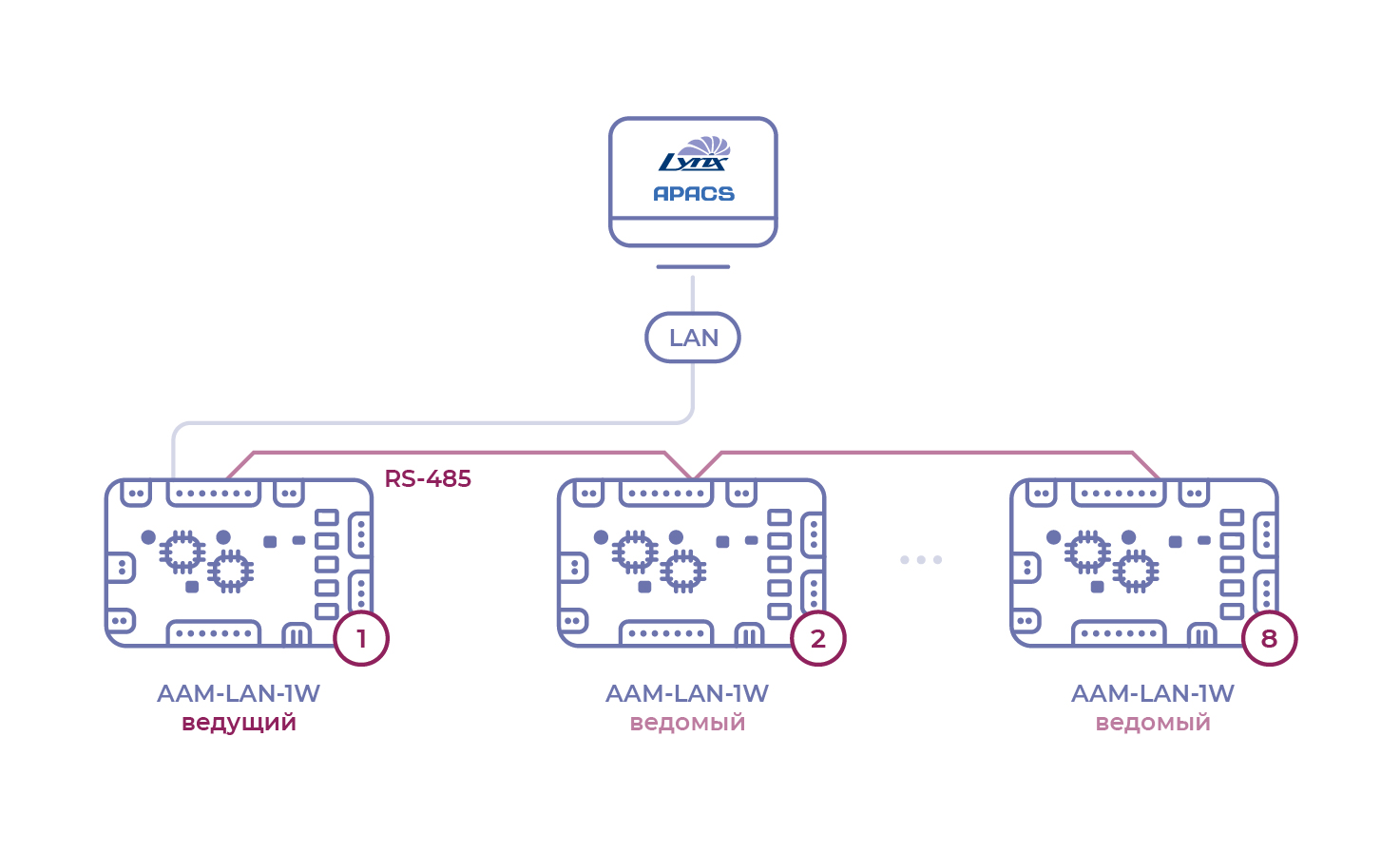

Подключение контроллеров по RS-485 в режиме «Ведущий» и «Ведомый»
-
Память до 200 000 пользователей/до 200 000 событий (возможно расширение до 400 000 пользователей/событий по запросу)
-
До 10 000 уровней доступа
-
До 500 форматов карт
-
Битность карты до 96 бит
-
До 500 кодов организации
-
Подключение до 2 считывателей по Wiegand
-
Подключение до 4 считывателей по OSDP (суммарно не более 6 считывателей на один контроллер)
-
13 контролируемых входа или выхода
-
2 реле
-
До 4 релейных выходов на внешних OSDP-модулях для управления дверьми и внешними исполнительными устройствам
-
Интерфейсы:
- 1 шт. TCP/IP 10/100;
- 1 шт. RS-485 (конфигурируемый: Ведущий/Ведомый/OSDP)
-
Управление дверьми, турникетами, шлагбаумами, тамбурами, автоматикой здания и пр.
| Входное напряжение | 12-14.5 В DC |
| Рабочий ток постоянный при 12 В (без внешних потребителей) | 130 мА |
| Выходной макс. ток (12 В) / импульсивный макс. ток при вкл. аккумуляторе | 3,5 А / до 4 А (< 1cек) |
| Рабочий диапазон температур | от –40 до +60 Со |
| Допустимая влажность | от 0 до 95%, без конденсата |
| Габаритные размеры | 132 х 22 х 200 мм, ШхВхД |
| Напряжение и ток коммутации реле |
250 В, 5 A резистивная нагрузка |
Оборудование ААМ Системз (Россия)
