AAM-LAN-8W/2RS
Совместно с ведущими российскими инженерами, компания ААМ Системз разработала новый российский контроллер для систем безопасности ААМ-LAN-8W/2RS.
Мы настолько уверены в надежности устройства, что предоставляем лучшие в отрасли условия обслуживания: гарантия на контроллер составляет 5 лет.
Универсальный контроллер систем безопасности
В зависимости от ваших задач, ААМ-LAN-8W/2RS может не только выполнять функции кластерного контроллера с возможностью подключения до 24 считывателей (и, соответственно, управления до 24 точками доступа), но также выступать в роли охранной панели или лифтового модуля.
Считыватели с распространенными интерфейсами

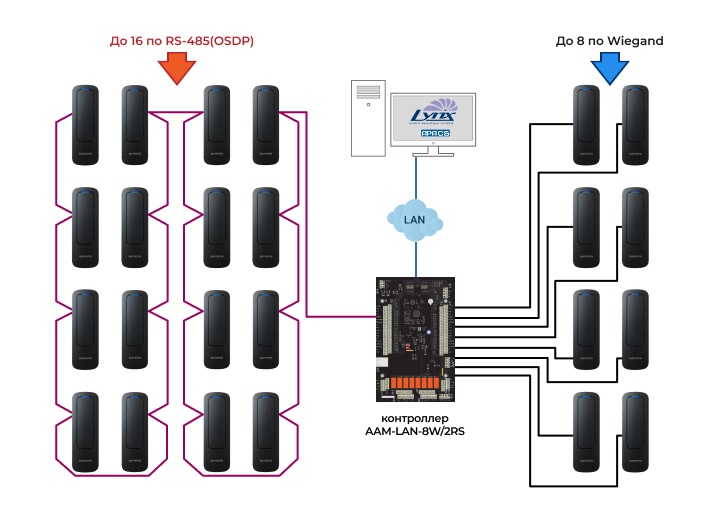

Контроллер позволяет подключить до 8 считывателей по классическому Wiegand интерфейсу и до 16 считывателей по RS-485 (OSDP).
Охранные функции
Контроллер имеет 32 контролируемых входа, которые полностью или частично можно использовать для подключения охранных шлейфов.

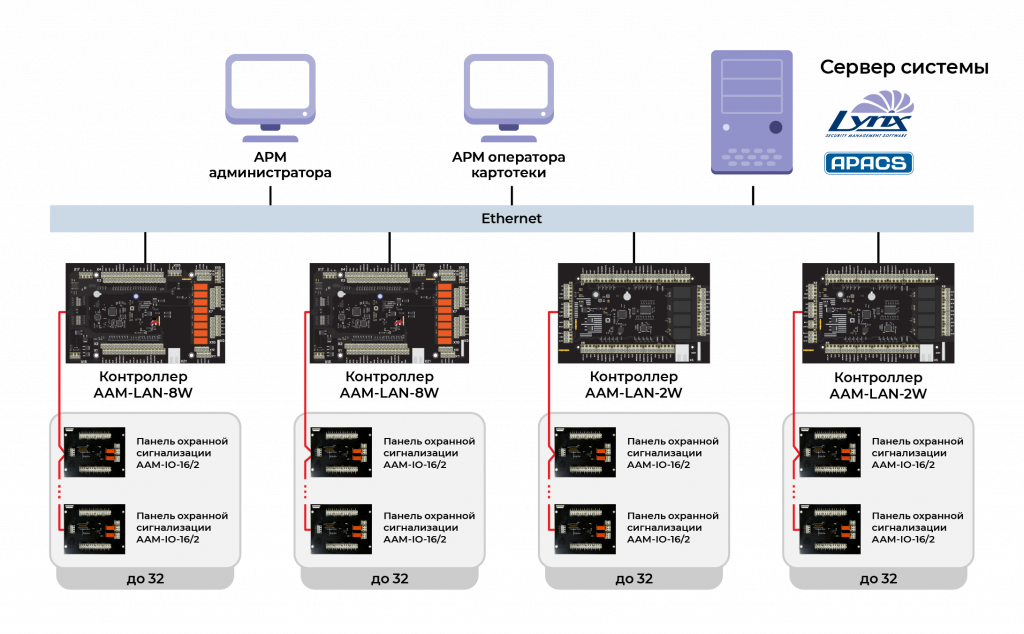

При необходимости к контроллеру по RS-485 могут подключаться охранные панели AAM-IO-16/2 на 16 контролируемых входов и 2 релейных выхода.

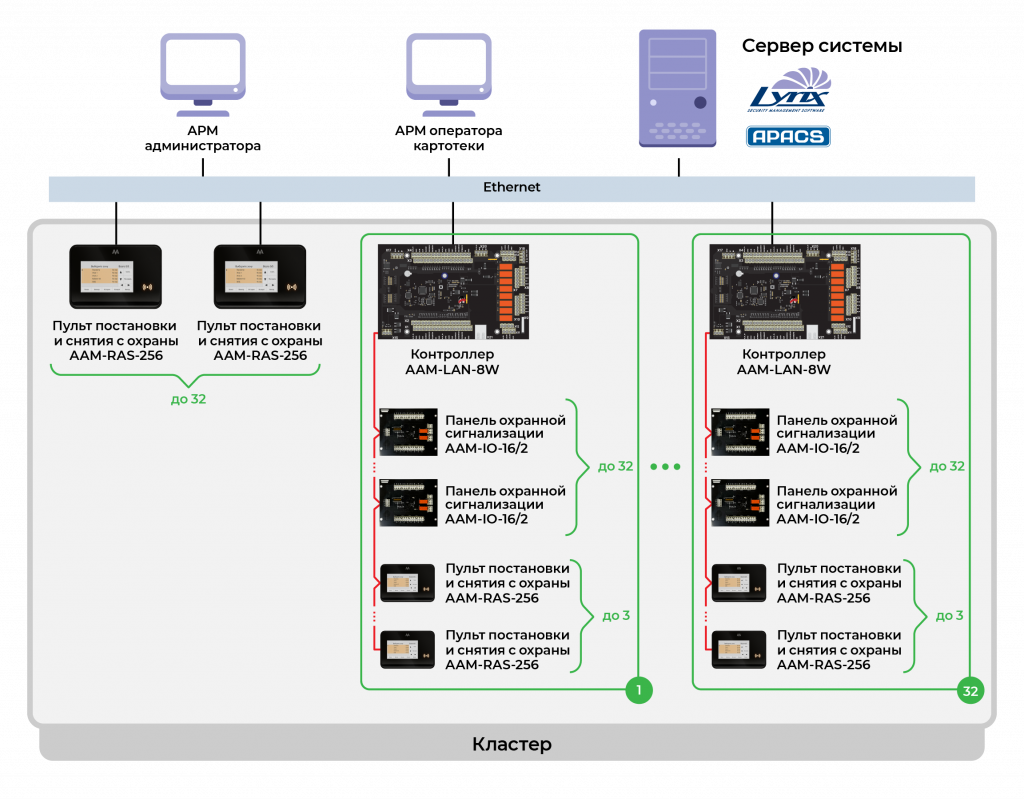

Для выполнения функций постановки/снятия с охраны помещений могут использоваться подключаемые к контроллеру локальные пульты AAM-RAS-256 на 512 охранных зон.
Архитектура системы
ААМ-LAN-8W/2RS – универсальное устройство, позволяющее создавать системы различной архитектуры: кластерные, многоуровневые и гибридные.
Возможность выбора архитектуры усиливает гибкость системы, обеспечивая оптимальную конфигурацию именно для Вашего объекта.

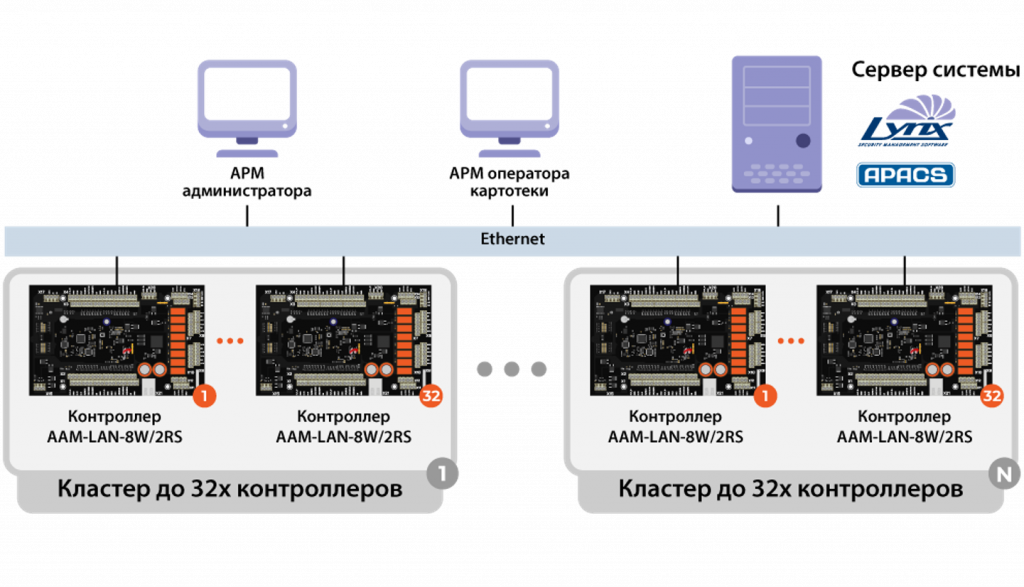

Контроллеры могут быть объединены между собой по интерфейсу RS-485 или LAN, что позволяет создавать крупные разветвленные системы безопасности и контроля доступа.

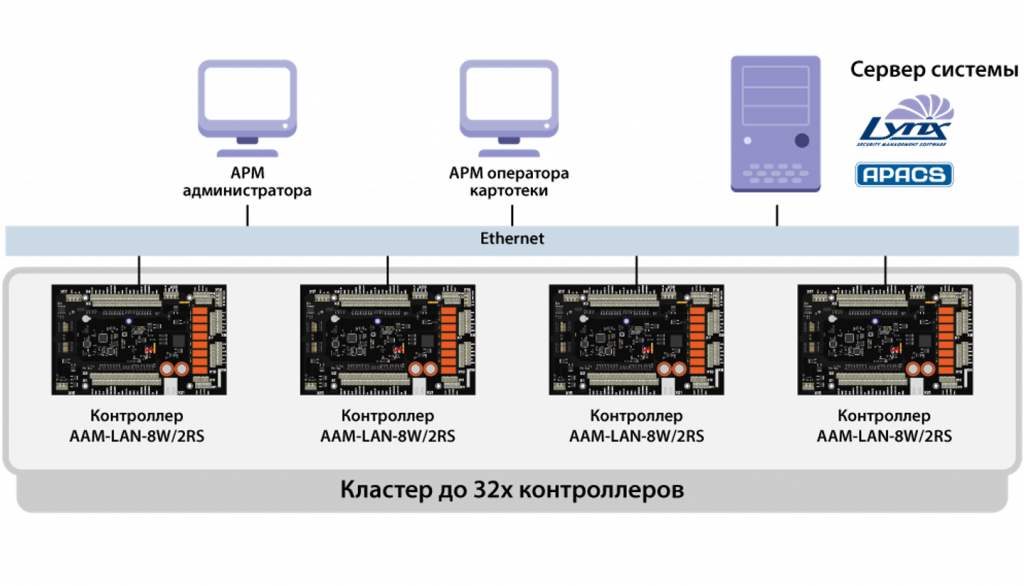

Возможность объединения контроллеров в кластеры до 32 устройств. Внутри каждого кластера доступен глобальный anti-passback по всем считывателям, а также единый аппарат реакций для всех контролеров.
Есть возможность подключения считывателей не только по Wiegand, но и по защищенному протоколу OSDP.
- Память до 200 000 пользователей/до 200 000 событий (возможно расширение до 400 000 пользователей/событий по запросу)
- До 10 000 уровней доступа
- До 500 форматов карт
- Битность карты до 96 бит
- До 500 кодов организации
- Подключение до 8 считывателей по Wiegand
- Подключение до 16 считывателей по OSDP (суммарно не более 24 считывателей на один контроллер)
- 32 контролируемых входа или выхода
- 8 реле
- 8 токовых ключей
- До 8 релейных выходов на внешних OSDP-модулях для управления дверьми и внешними исполнительными устройствам
- Интерфейсы:
- 1 шт. TCP/IP 10/100;
- 1 шт. RS-485 (конфигурируемый: Ведущий/OSDP);
- 1 шт. RS-485 (Ведомый - гальванически развязанный);
- 1 шт. RS-485 (OSDP)
- Управление дверьми, турникетами, шлагбаумами, тамбурами, автоматикой здания и пр.
| Ревизия 1* | Ревизия 2 | |
|
|
|
| Входное напряжение | 22 В /24 В |
12 - 14,5 В 14 - 14,5 Вт при зарядке АКБ от контроллера |
| Рабочее внутреннее напряжение | 12-14 В | |
| Рабочий ток постоянный при 12 В (без внешних потребителей) | 130 мА | |
| Выходной максимальный ток (12В) / макс. импульсный при вкл. аккумуляторе |
3.5 А/до 5А (<1 сек) |
5 А |
| Рабочий диапазон температур | от –40о до+60о С | |
| Допустимая влажность | от 0 до 95%, без конденсата | |
| Габаритные размеры (ШxBxД) | 151х43x236 мм | 151х28x236 мм |
| Количество релейных выходов | 8 шт | |
| Напряжение и ток коммутации реле замка |
до 5 A/250 В переменного тока до 5 A/30 В постоянного тока |
|
| Количество токовых ключей | 8 шт | |
| Напряжение и ток коммутации токовых ключей | до 1 А/12 В постоянного тока на каждый токовый ключ (суммарно на все токовые ключи не более 5 A) | |
| Тип коммутации токовых ключей | Замыкание выхода на GND | |

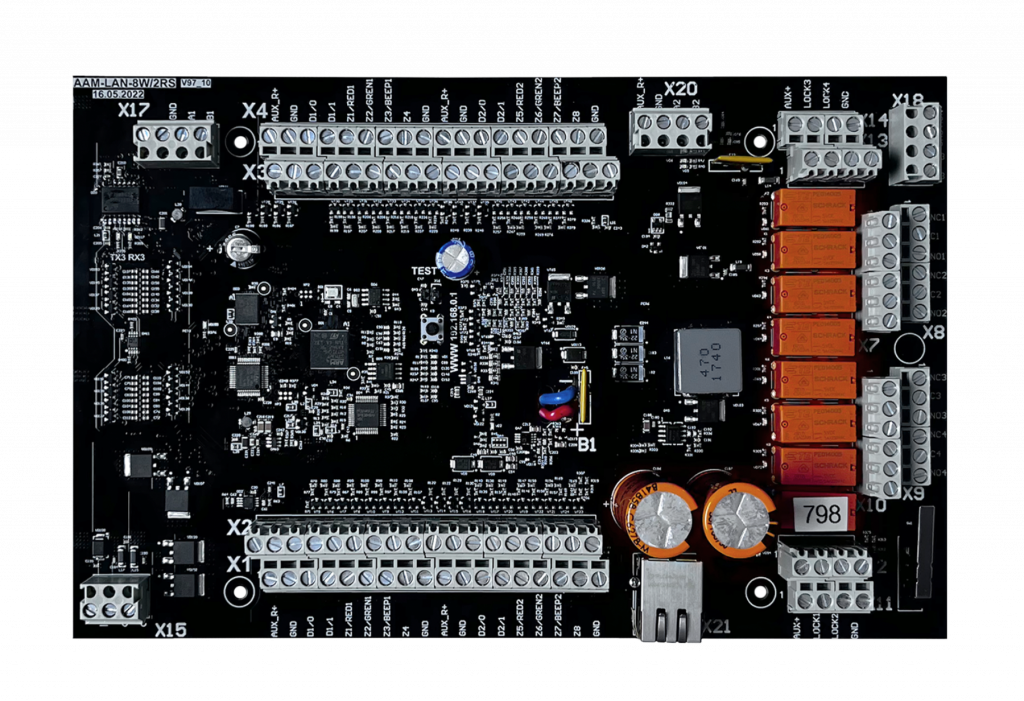

Ревизия 1*: Недоступна для заказа

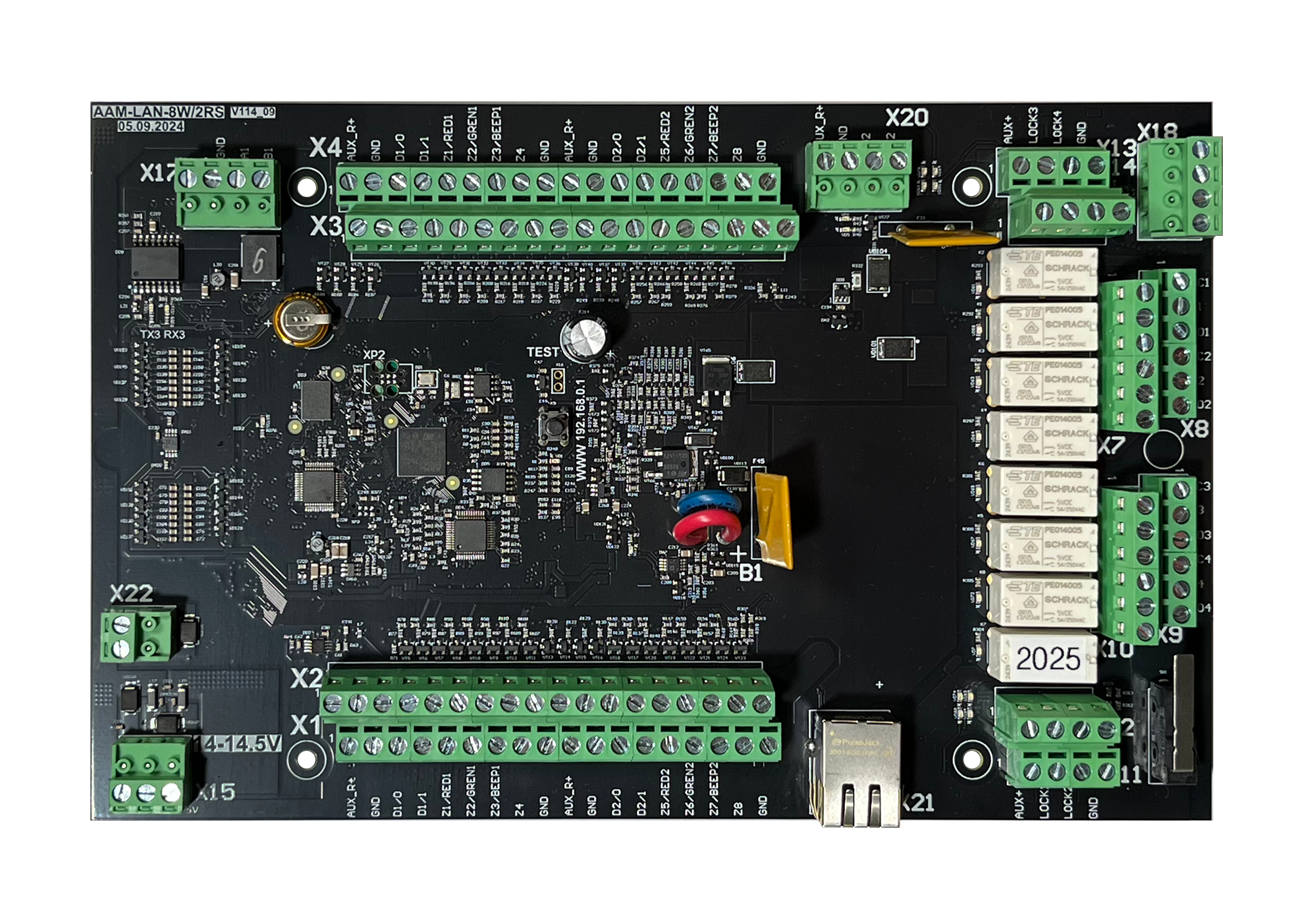

Ревизия 2: Актуальная версия устройства с апреля 2024 г
С момента появления линейки AAM-LAN системы на её основе были установлены более чем на 100 объектах. Это не только вновь внедрённые проекты, но и расширение систем, построенных ранее на оборудовании зарубежных брендов (например, APOLLO). Оборудование AAM-LAN и APOLLO стабильно работает в рамках одной системы, что уже неоднократно подтверждено эксплуатацией на ряде объектов, в том числе очень крупных.
Ниже приведены некоторые из уже реализованных нами проектов:
- Газпромбанк (расширение централизованной системы) – 1000+ контроллеров
- Центральный филиал Т-Банка в Санкт-Петербурге (расширение централизованной системы) – 100+ контроллеров
- Альфа-банк (расширение централизованной системы) – 100+ контроллеров
- Объекты «НМ-ТЕХ» (Зеленоград, Воронеж) – 20 контроллеров
- Кинопарк Москино – 30+ контроллеров
- Мосгаз (расширение централизованной системы) – 40+ контроллеров
- Региональный суд города Ижевск – 60+ контроллеррв
- Центр МЧС в г. Ногинск – 20+ контроллеров
- Объекты МосГорТранс – 40+ охранных контроллеров
- Правительственный объект в Москве – 70+ контроллеров
- ГА РФ Обнинск – 50+ контроллеров
- Удалённые объекты МОЭСК – 60+ контроллеров
- Новороссийский зерновой терминал – 40+ контроллеров
- Рублёво-Архангельское – 150+ контроллеров
- Отделение ФНС города Москвы – 30+ контроллеров
- Международный аэропорт Казань – 80+ контроллеров
- Казаньоргсинтез (расширение централизованной системы) – 20+ контроллеров
- Клиника новых медицинских технологий Архимед – 12 контроллеров
- Объекты СО ЕЭС (модернизация и расширение централизованной системы) – 100+ контроллеров
- Объекты КазТрансОйл (Казахстан) – 40+ контроллеров
- Комплекс зданий администрации президента Казахстана (расширение централизованной системы) – 50+ контроллеров
- Гродно Азот (Белоруссия)/Химволокно – 150+ контроллеров
