AAM-IO-16/2

Панель охранной сигнализации AAM-IO-16/2 на 16 тревожных входов и 2 релейных выхода.
Работает под управлением центральных контроллеров серии AAM-LAN производства ААМ Системз, подключается к ним по интерфейсам RS-485 (до 32 штук).
Узнать цену!
О товаре
Особенности
Схема
Cпецификация
Установка
Документация

Совместно с ведущими российскими инженерами, компания ААМ Системз разработала новую линейку высоконадежного оборудования систем безопасности и контроля доступа полностью российского производства. Мы использовали наш опыт работы с лучшим оборудованием и создали надежное и технологичное устройство.

Охранная панель AAM-IO-16/2

Панель охранной сигнализации AAM-IO-16/2 на 16 тревожных входов и 2 релейных выхода работает под управлением контроллеров серии AAM-LAN, подключается к ним по интерфейсам RS-485 (до 32 штук на 1 контроллер AAM-LAN-8W/2RS).

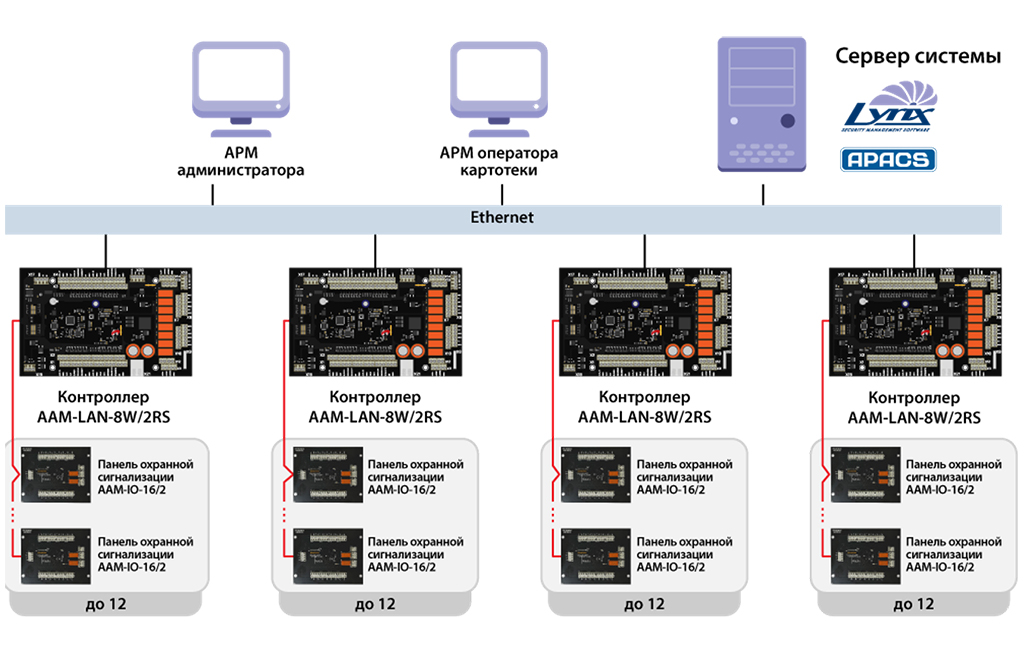

Архитектура системы

Систему контроля доступа AAM-LAN можно расширить с помощью охранных панелей. Каждый вход охранной панели обеспечивает контроль линии на короткое замыкание и обрыв.

Панель охранной сигнализации имеет датчик вскрытия корпуса. Питание панели охранной сигнализации AAM-IO-16/2 осуществляется от контроллера серии AAM-LAN по линии RS-485.

  • 16 охранных входов, 2 релейных выхода

  • Подключение к контроллерам серии AAM-LAN по RS-485 (до 32 панелей на контроллер AAM-LAN-8W/2RS)

  • Датчик вскрытия корпуса

AAM-IO-16/2 схема подключения
Охранных шлейфов 16
Релейных выходов 2
Интерфейсы подключения к центральному контроллеру
RS-485 (1 интерфейс)
Рабочее напряжение 12 V DC
Потребляемый ток до 100 mA
Контакты (реле) 250V 5A
Габаритные размеры 160 х 130 мм
Рабочая температура –0...+45 Со
Допустимая влажность 0...95%, без конденсата
