ААМ УК ОСКД/1.6

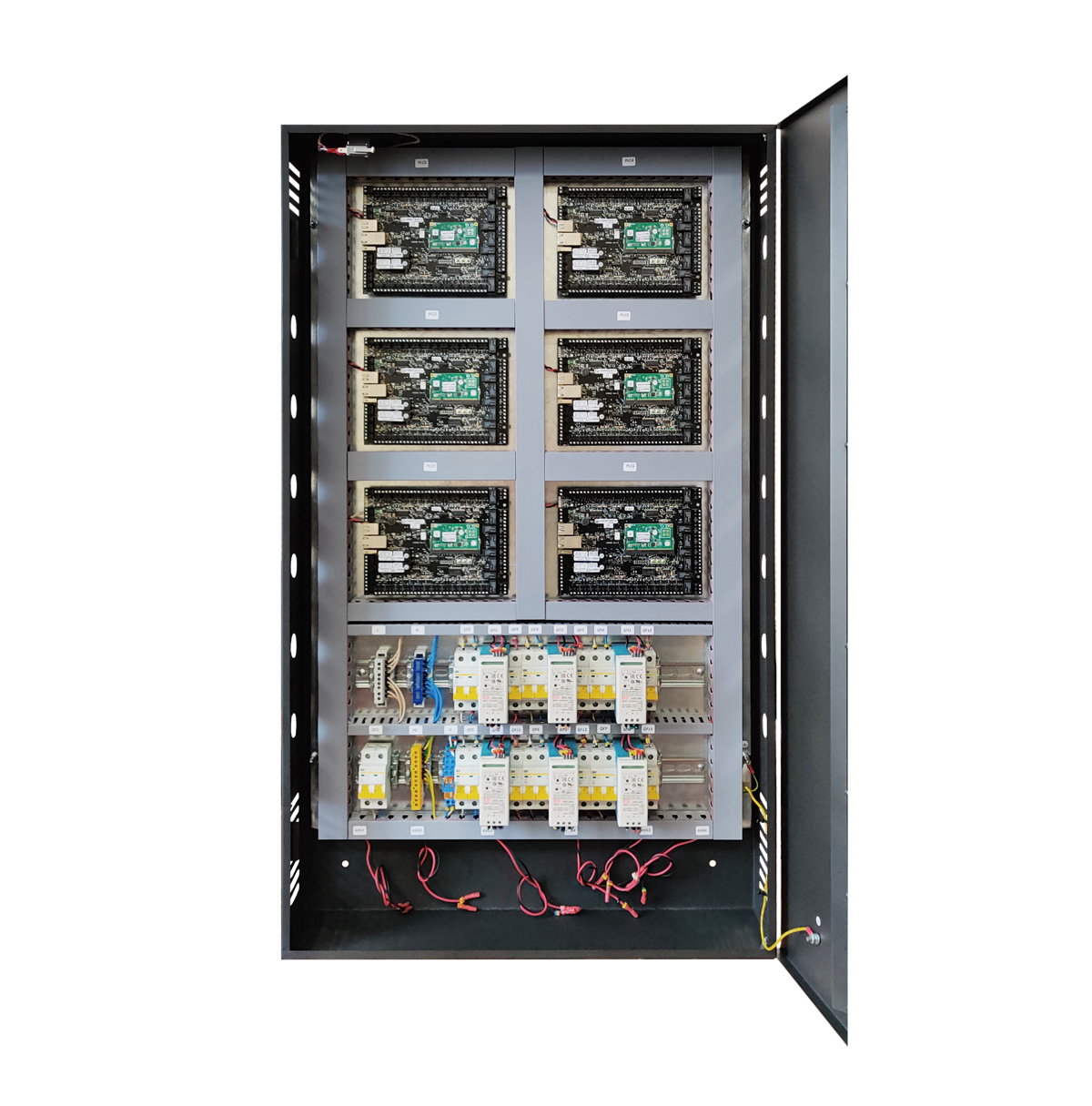

Монтаж одновременно 6-ти контроллеров. Подключение суммарно до 96 считывателей по OSDP. Связь с компьютером по Ethernet, запирающийся электромонтажный шкаф с датчиком вскрытия корпуса. Производство РФ.
Узнать цену!
О товаре
Характерные особенности

ААМ УК ОСКД/1.6 является аппаратной основой сетевых систем безопасности и контроля доступа. Они позволяют осуществлять дистанционное управление и мониторинг оборудования (считывателей и панелей охранной сигнализации). Подключение считывателей осуществляется через кластерные контроллеры, установленные в общем коробе (до 6-ти шт). Благодаря встроенному микропроцессору с Linux-подобной операционной системой, кластерные контроллеры позволяют создавать различные сценарии работы и взаимодействия системы на аппаратном уровне. Можно создавать неограниченное количество сложных алгоритмов, для этого необходимо написать и запустить скрипт.

Такая логика работы подразумевает, что наиболее критичные функции системы реализуются не только на программном, но и на аппаратном уровне. В этом случае даже при потере связи с сервером система продолжит работать, сохраняя прежний функционал и уровень безопасности.

Многообразие аппаратных режимов СКУД

ААМ УК ОСКД/1.6 – комплект оборудования сетевых контроллеров с модулем сетевого интерфейса, обладающий автономной памятью и возможностей подключения до 4-х считывателей по Wiegand и до 16-ти считывателей по OSDP (суммарно не более 16-ти) к каждому контроллеру комплекта.

Контроллеры в составе ААМ УК ОСКД/1.6 работают совместно с серверным ПО и другими устройствами АСП для формирования распределённой вычислительной сети, обеспечивая контроль доступа, наблюдение за охранными устройствами, дистанционное управление ими и реакцию на события. Используется для управления доступом в разные помещения/территории, а также протоколирования событий СКУД и связанной с ней ОС. Возможна дальнейшая интеграция системы доступа с системой учёта рабочего времени и системой видеонаблюдения.

Сетевая и автономная работа

ААМ УК ОСКД/1.6 работает под управлением программной платформы LyriX и семейства программных комплексов APACS. Подключение к серверу осуществляется по сети Ethernet через встроенный модуль сетевого интерфейса. При сбое сервера или потере связи с ним ААМ УК ОСКД/1.6 переходит в автономный режим работы, обеспечивая полную функциональность на «своём» участке системы. Как только связь с сервером восстанавливается, оборудование возвращается в сетевой режим работы. При этом все сохраненные контроллерами события за время автономной работы попадают в базу данных ПО.

Подключение считывателей и охранных шлейфов

В кластерных контроллерах есть интерфейсы для подключения считывателей различных технологий, включая: проксимити, смарт-карт, биометрические, считыватели штрих-кодов и пр. К каждому контроллеру комплекта можно подключить считыватель со стандартным интерфейсом Wiegand (до 4-х считывателей), а также другой считыватель или устройство, использующее протокол OSDP (до 16-ти считывателей). Суммарное количество считывателей (Wiegand + OSDP) не должно превышать 16-ти. При построении крупной системы один контроллер назначается MASTER-контроллером, к которому по Ethernet подключаются до 31-ого контроллера, назначаемые как SLAVE. Система из 32-х контроллеров (MASTER + SLAVE) является кластером. Ограничений на количество кластеров нет.

Резервирование данных

Вся база данных пользователей и событий хранится одновременно и на MASTER-контроллере, и на подчинённых ему SLAVE-контроллерах. Таким образом, основные функции системы, а также информация о правах и событиях доступа сохраняется даже при обрыве связи между отдельными элементами кластера.

  • подключение до 16 считывателей по OSDP к каждому из 6-ти контроллеров
  • автономная работа с локальной базой данных до 1 000 000 карт или 100 000 событий
  • два порта Ethernet (10\100 Мбит\с) на каждый считыватель
  • поддержка до 127 форматов карт
  • 50 уровней доступа на карте
  • 8 релейных выходов (4 дверного замка, 4 дополнительно) на каждый считыватель
  • Возможность подключения цифровых релейных модулей ADA-11 <
  • Подключение релейных модулей AEL
  • 16 контролируемых входов (4 дверного контакта, 4 кнопки выхода, 8 дополнительных) на каждый считыватель
  • 1 ненастраиваемый датчик вскрытия корпуса
  • Настраиваемые входы и выходы (кроме датчика вскрытия корпуса)
  • Поддержка трёх каналов светодиодной индикации на считывателях
  • Возможность загрузки пользовательских скриптов
  • Возможность изменения параметров контроля резистивности (контроль целостности охранных линий)
  • корпус увеличенного габарита для удобного внутреннего монтажа
  • встроенная монтажная панель из оцинкованной стали
  • отверстия на задней стенке корпуса для крепления к стене
  • отдельное вводное высоковольтное устройство (модульные выключатели на DIN – рейке)
  • блок распределения низковольтного питания с предохранителями
  • автомат защиты аккумуляторной батареи (АКБ)
Центральный процессор CPU 32-bit
Память до 1 000 000 пользователей и до 100 000 событий
Часы реального времени Да
Интерфейсы для связи с компьютером Ethernet
Интерфейсы для связи с интерфейсными модулями, охранными и релейными панелями 2 х 10/100 Mbit Ethernet (IPv4/6), 2 х RS-485 (OSDP)
Входное напряжение переменного тока, В: от 90 до 264
Ток потребления от сети переменного тока 220В, А 4
Выходное напряжение постоянного тока, В 12-15

Число выходов 6
Номинальный ток нагрузки каждого выхода, А 1,9 A
Ёмкость аккумулятора*

ля работы устройства требуются 6 аккумуляторов. Приобретаются отдельно.

4.5 А*ч
Скорость передачи данных 10-100 мб\c по TCP\IP
Габаритные размеры 1100х650х145
Угол открытия дверцы корпуса До 120˚
Максимальный вес 35 кг
Класс защиты корпуса IP 31
Рабочая температура от 10 до +45 °C
Относительная влажность 0…95%, без конденсата
