AAM УК ОСКД/1.3

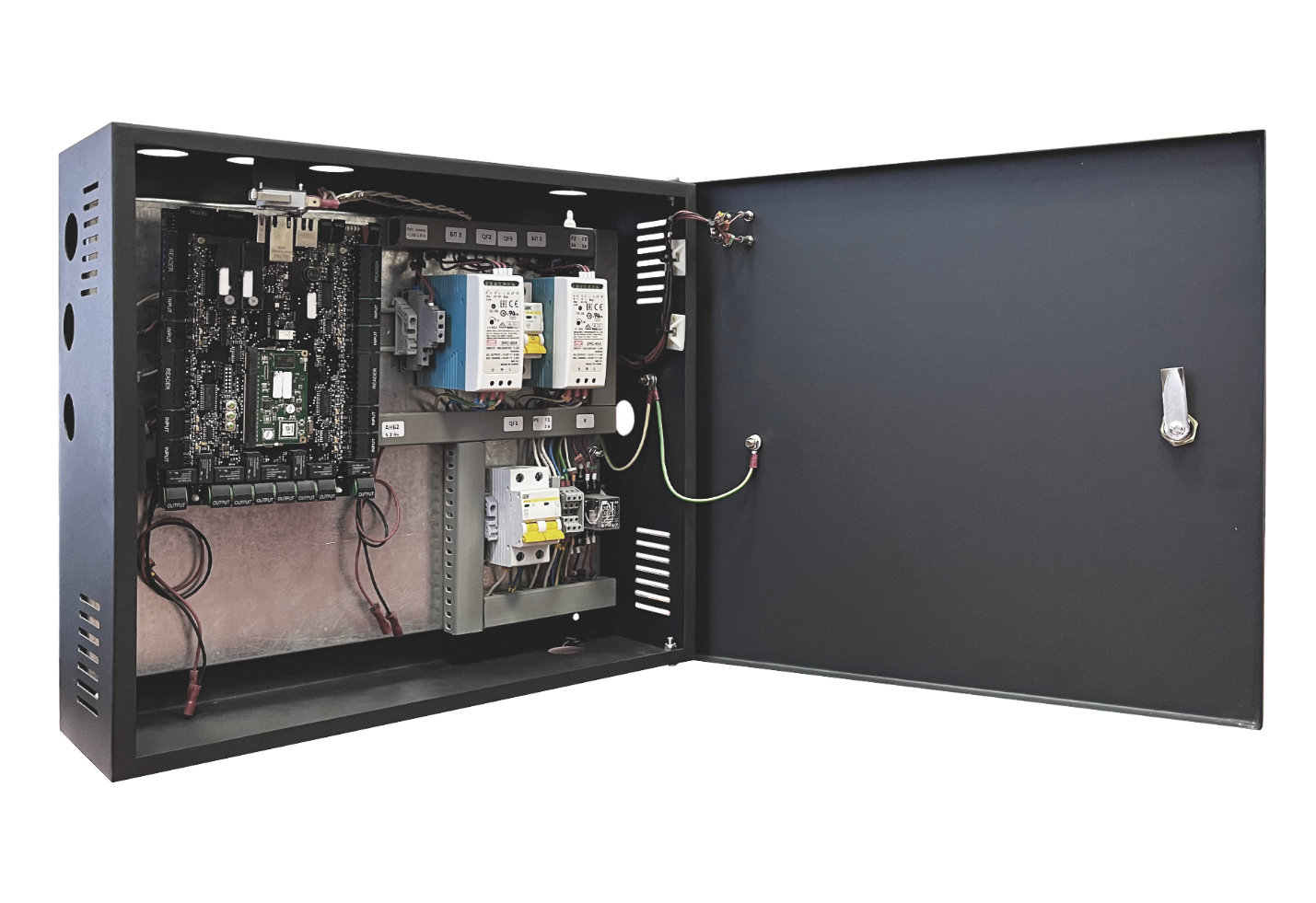

Комплект оборудования сетевого контроллера для управления СКУД и ОС. Подключение до 4 считывателей. Связь с компьютером по Ethernet, запирающийся электромонтажный шкаф с датчиком вскрытия корпуса. Производство РФ.
Узнать цену!
О товаре
Характерные особенности

ААМ УК ОСКД/1.3 – комплект оборудования сетевого контроллера с модулем сетевого интерфейса. Автономная память, подключение до 4-х считывателей по Wiegand и/или до 4 считывателей по OSDP (суммарно не более 4). Состоит из корпуса с ИБП и сетевого кластерного контроллера.

Комплект ААМ УК ОСКД/1.3 является аппаратной основой сетевых систем безопасности и контроля доступа. Они позволяют осуществлять дистанционное управление и мониторинг оборудования (считывателей и панелей охранной сигнализации). Подключение считывателей осуществляется через кластерные контроллеры. Благодаря встроенному микропроцессору с Linux-подобной операционной системой, кластерный контроллер позволяет создавать различные сценарии работы и взаимодействия системы на аппаратном уровне. Можно создавать неограниченное количество сложных алгоритмов, для этого необходимо написать и запустить скрипт.

Такая логика работы подразумевает, что наиболее критичные функции системы реализуются не только на программном, но и на аппаратном уровне. В этом случае даже при потере связи с сервером система продолжит работать, сохраняя прежний функционал и уровень безопасности.

Многообразие аппаратных режимов СКУД

Кластерный контроллер в составе ААМ УК ОСКД/1.3 работает совместно с серверным ПО и другими устройствами формирования распределённой  сети, обеспечивая контроль доступа, наблюдение за охранными устройствами, дистанционное управление ими и реакцию на события. Используется для управления доступом в разные помещения/территории, а также протоколирования событий СКУД и связанной с ней ОС. Возможна дальнейшая интеграция системы доступа с системой учёта рабочего времени и системой видеонаблюдения.

Сетевая и автономная работа

ААМ УК ОСКД/1.3 работает под управлением программной платформы LyriX и семейства программных комплексов APACS. Подключение к серверу осуществляется по сети Ethernet через встроенный модуль сетевого интерфейса. При сбое сервера или потере связи с ним ААМ УК ОСКД/1.3 переходит в автономный режим работы, обеспечивая полную функциональность на «своём» участке системы. Как только связь с сервером восстанавливается, оборудование возвращается в сетевой режим работы. При этом все сохраненные контроллерами события за время автономной работы попадают в базу данных ПО.

Подключение считывателей и охранных шлейфов

В кластерном контроллере есть интерфейсы для подключения считывателей различных технологий, включая: проксимити, смарт-карт, биометрические, считыватели штрих-кодов и пр. К контроллеру можно подключить считыватель со стандартным интерфейсом Wiegand (до 4-х считывателей), а также другой считыватель или устройство, использующее протокол OSDP (до 4-х считывателей). При построении крупной системы один контроллер назначается MASTER-контроллером, к которому по Ethernet подключаются до 31 контроллера, назначаемых как SLAVE. Система из 32-х контроллеров (MASTER + SLAVE) является кластером. Ограничений на количество кластеров нет.

Резервирование данных

Вся база данных пользователей и событий хранится одновременно и на MASTER-контроллере, и на подчинённых ему SLAVE-контроллерах. Таким образом, основные функции системы, а также информация о правах и событиях доступа сохраняется даже при обрыве связи между отдельными элементами кластера.


  • подключение суммарно до 4 считывателей (OSDP/ Wiegand)
  • автономная работа с локальной базой данных до 1 000 000 карт / до 100 000 событий
  • 2 порта Ethernet (10\100 Мбит\с)
  • поддержка до 127 форматов карт
  • 50 уровней доступа на карте
  • 8 релейных выходов (4 дверного замка, 4 дополнительно)
  • Возможность подключения цифровых релейных модулей ADA-11
  • Подключение релейных модулей AEL
  • Интерфейсы RS-485
  • 16 контролируемых входов (4 дверного контакта, 4 кнопки выхода, 8 дополнительных)
  • 1 ненастраиваемый датчик вскрытия корпуса
  • Настраиваемые входы и выходы (кроме датчика вскрытия корпуса)
  • Поддержка трёх каналов светодиодной индикации на считывателях
  • Возможность загрузки пользовательских скриптов
  • Возможность изменения параметров контроля резистивности (контроль целостности охранных линий)
  • Корпус увеличенного габарита для удобного внутреннего монтажа
  • Встроенная монтажная панель из оцинкованной стали
  • Отверстия на задней стенке корпуса для крепления к стене
  • Отдельное вводное высоковольтное устройство (модульные выключатели на DIN – рейке)
  • Блок распределения низковольтного питания с предохранителями
  • Автомат защиты аккумуляторной батареи (АКБ)
  • Датчик вскрытия корпуса
Входное напряжение переменного тока от 90 до 264 В
Выходное напряжение постоянного тока 12-15 В
Ток потребления от сети переменного тока 220В
1.5 А
Емкость аккумуляторов*
Аккумуляторы приобретаются отдельно
АКБ 1 - 7.2 А*ч  АКБ 2 - 4.5 А*ч
Скорость передачи данных RS-485 до 9600 бод
Ethernet до 100 Мбит/с
Центральный процессор CPU 32-bit
Память до 1 000 000 пользователей и до 100 000 событий
Часы реального времени Да
Интерфейсы связи с компьютером Ethernet - 1 интерфейс
Интерфейсы для связи с интерфейсными модулями, охранными и релейными панелями 2 х 10/100 Mbit Ethernet (IPv4/6), 2 х RS-485 (OSDP)
Габаритные размеры 400х450х145 мм
Рабочая температура от 10 до +45°C
Относительная влажность от 0 до 95 %, без конденсации
