Управление парковкой элитного жилого комплекса

январь 2017

Дом-легенда на берегу Москвы-реки

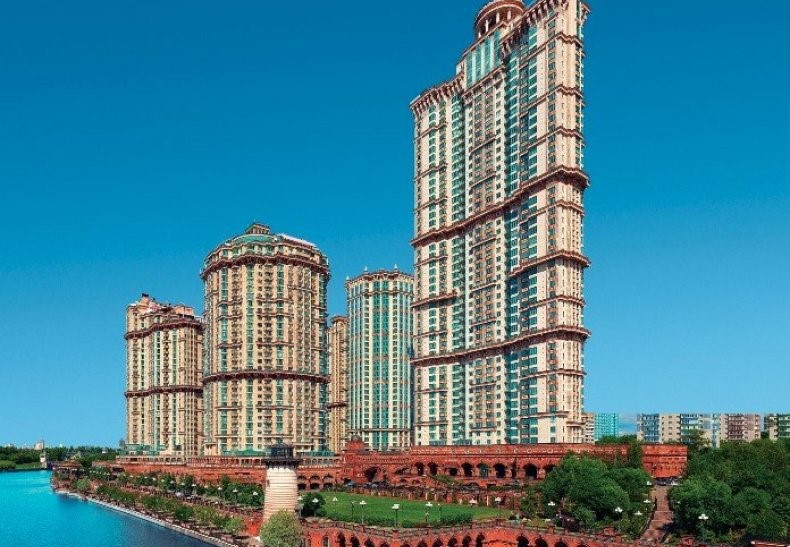

«Алые Паруса» – один из самых известных офисно-жилых комплексов в Москве. В 2011 году он был удостоен премии «Лучший жилой комплекс премиум класса». Комплекс состоит из семи высотных зданий, насчитывающих от 27 до 48 этажей.

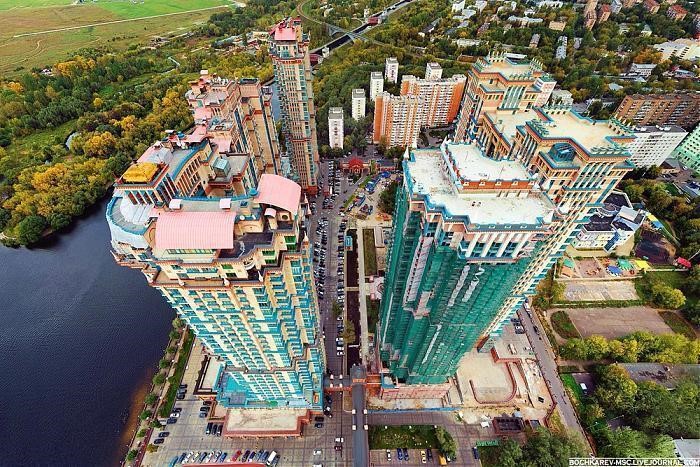

На закрытой территории площадью около 15 га, помимо жилых корпусов и бизнес-центров, располагается собственная набережная с яхт-клубом, футбольное поле, аквапарк и многоуровневые подземные паркинги для собственников и арендаторов.

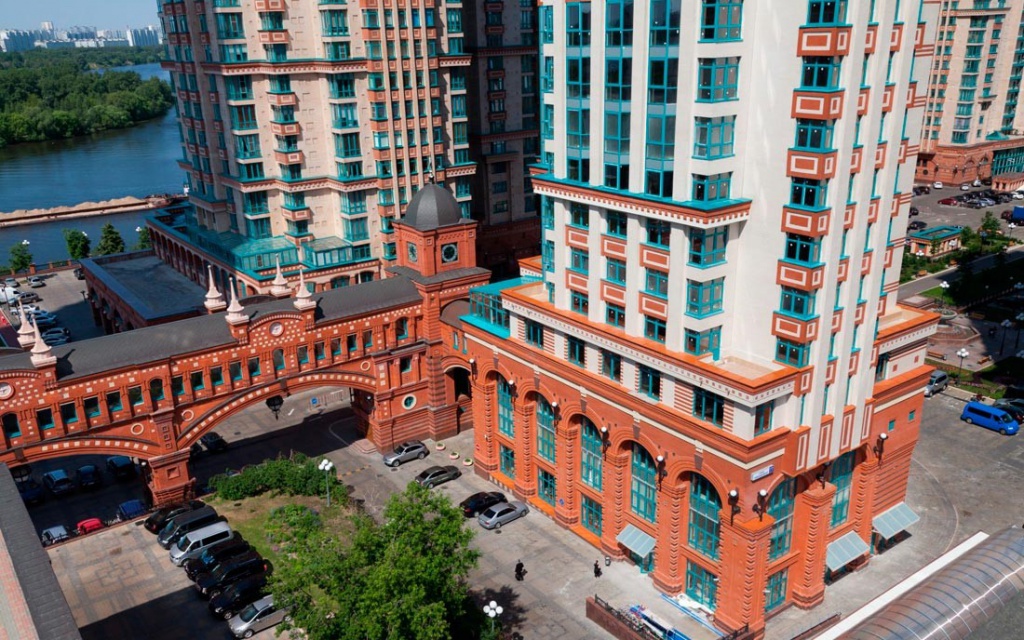

ЖК "Алые паруса"

Безопасность и удобство без компромиссов

При проектировании системы управления проездом автотранспорта ЖК «Алые Паруса» стояли две одинаково значимые задачи:
  • Ограничение проезда посторонних лиц на территорию жилого комплекса
  • Предоставление комфортного проезда жильцам и приглашённым посетителям
При этом требовалось, с одной стороны, обеспечить мощный функционал мониторинга и управления точками проезда, с другой – стабильную работу оборудования в любое время года и при любых погодных условиях.

Для решения этих задач была выбрана система управления парковкой на базе программного комплекса, разработанного компанией ААМ Системз, и оборудования ведущих мировых производителей.

Парковка на оборудовании ААМ Системз в "Алых парусах"

Краткое описание системы

Система управления парковкой ЖК «Алые Паруса» включает 4 проезда с въездным и выездным шлагбаумами и один проезд, работающий в реверсивном режиме. Последний проезд оборудован только одним шлагбаумом и светофором, регулирующим направление движения.

Перед каждым шлагбаумом в дорожное покрытие вмонтированы индукционные петли, позволяющие избежать поднятия стрелы в отсутствие автомобиля.

Шлагбаум ELKA при въезде на парковку

Оборудование и программное обеспечение:
  • Программный комплекс LyriX: сервер и рабочее место оператора
  • Старший контроллер Apollo AAN-100
  • Младшие контроллеры Apollo AIM-4SL – 5 шт.
  • Охранные панели Apollo AIO-168 – 6 шт.
  • Шлагбаумы ELKA – 9 шт.
  • IP-видеокамеры
  • Бесконтактные считыватели Proximity карт
Программный комплекс LyriX (Россия, ААМ Системз)

Являясь интеллектуальным центром системы, ПК LyriX позволяет операторам и администраторам:
  • Вести базу данных жильцов и посетителей жилого комплекса
  • Назначать им права доступа
  • Удалённо управлять оборудованием точек проезда
  • Отслеживать число автомобилей на территории жилого комплекса
  • Наблюдать за происходящим в точках проезда с помощью интегрированных камер IP-видеонаблюдения и системных оповещений
ПК LyriX управление парковкой в ЖК "Алые паруса"

Контроллеры Apollo (США)

Благодаря возможности многоуровневого резервирования данных и функционала, оборудование Apollo позволяет разработать систему с уникально высокой надёжностью и отказоустойчивостью.

Схема иерархической системы на базе ПК LyriX и оборудования Apollo
Иерархическая система на базе ПК LyriX и оборудования Apollo

Данные резервируются на нескольких уровнях: сервер, старший контроллер, младшие контроллеры. Если оборудование верхнего уровня выходит из строя или происходит обрыв связи с ним, нижестоящие уровни переходят в автономный режим работы вплоть до восстановления связи.

Таким образом, даже если оборвётся связь одновременно с сервером и старшим контроллером, автовладельцы с правом доступа на территорию ЖК всё равно смогут беспрепятственно проезжать через шлагбаумы и даже не узнают о возникших проблемах со связью или оборудованием.

«Ломающиеся» стрелы шлагбаумов ELKA для ограниченного пространства
Шлагбаумы ELKA (Германия)

Почему для данного объекта были выбраны шлагбаумы ELKA? Основным критерием стало признанное и проверенное многолетним использованием немецкое качество. Шлагбаумы ELKA разрабатываются и производятся в Германии и проходят жёсткое тестирование в соответствии с европейскими стандартами.

Отличительные особенности:

  • Гарантированный производителем ресурс безотказной работы до 10 000 000 циклов
  • Рассчитаны на работу в режиме 100% нагрузки
  • Стабильная работа в любую погоду, даже в жёстких климатических условиях РФ
  • Время открытия/закрытия – от 0.6 с
  • Регулируемая скорость и угол подъёма стрелы
  • Мгновенный реверс при столкновении с препятствием
  • Плавное, бесшумное движение стрелы с торможением в конце цикла
  • Шлагбаумы с длинами стрел от 2.5 до 12 м для оптимального перекрытия проездов любой ширины
  • «Ломающиеся» стрелы для установки в условиях ограниченного пространства

Резюме

На объекте была внедрена система контроля проезда автотранспорта, интегрированная с подсистемами видеонаблюдения и охранной сигнализации.

Система контроля проезда автотранспорта ААМ Системз

Решение обеспечивает надёжный учёт и ограничение доступа автомобилей даже в сложных условиях, таким как, например, неблагоприятная погода, высокая нагрузка на точки проезда, обрыв связи или выход из строя части оборудования и т.п.

Автовладельцам, имеющим право проезда, предоставляется возможность быстрого, комфортного и безопасного доступа:
  • Высокая скорость открытия и закрытия шлагбаумов снижает вероятность возникновения заторов
  • Мгновенный реверс стрелы при препятствии не позволит нанести даже незначительный ущерб автомобилю
  • Чёткая, плавная и абсолютно бесшумная работа шлагбаумов обеспечивает комфорт не только автовладельцам, но и другим жителям «Алых Парусов».
Никому не нравится стоять перед закрытым шлагбаумом, и люди, купившие квартиру в элитном жилом комплексе – не исключение. Понимая это, мы не требуем выбирать между удобством и безопасностью, обеспечивая и то, и другое.
