Работа с графическими планами

В программных комплексах APACS и LyriX предусмотрена возможность создания графических планов помещений для визуализации расположения оборудования и охраняемых зон.

Планы позволяют оператору эффективно ориентироваться на объекте, обеспечивая наглядное отображение охранных шлейфов, дверей, камер, зон контроля и других элементов. В случае тревоги или изменения состояния оборудования соответствующие объекты на плане автоматически меняют внешний вид — например, цвет иконки или рамки, что упрощает восприятие и ускоряет реакцию службы безопасности, снижая риск пропуска важных событий.

Как устроена работа с планами

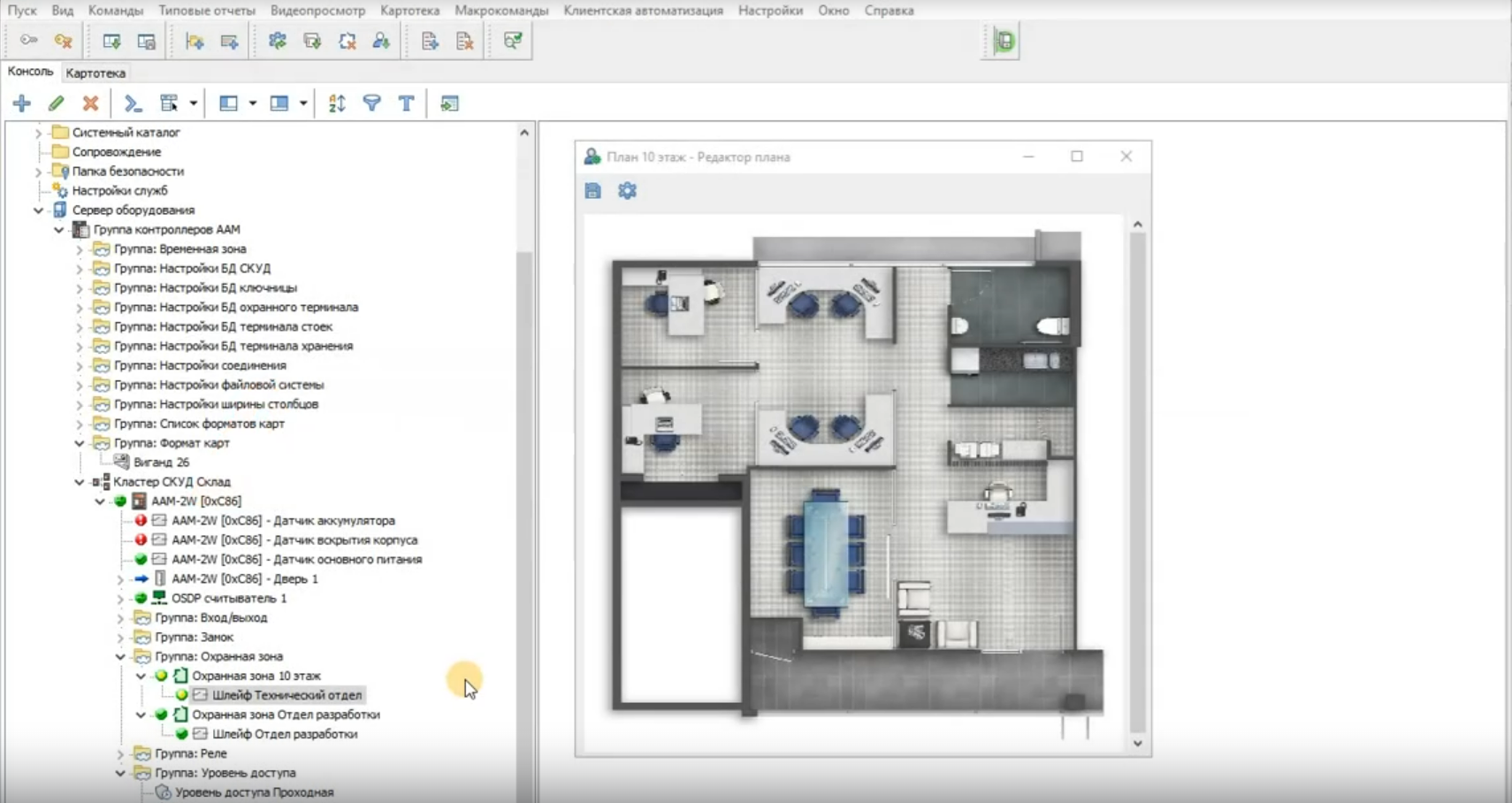

• Создание плана начинается с загрузки изображения помещения — это может быть архитектурный чертёж или схема этажа.

• Размеры и пропорции изображения настраиваются для максимально точного соответствия реальным параметрам объекта.

• На план переносятся объекты из дерева системы: охранные шлейфы, двери, охраняемые зоны и другие компоненты.

• Для каждого объекта выбирается способ отображения:

  - Статическая иконка — фиксированное изображение;
  - Иконка состояния — динамическое отображение состояния (например, тревога/норма);

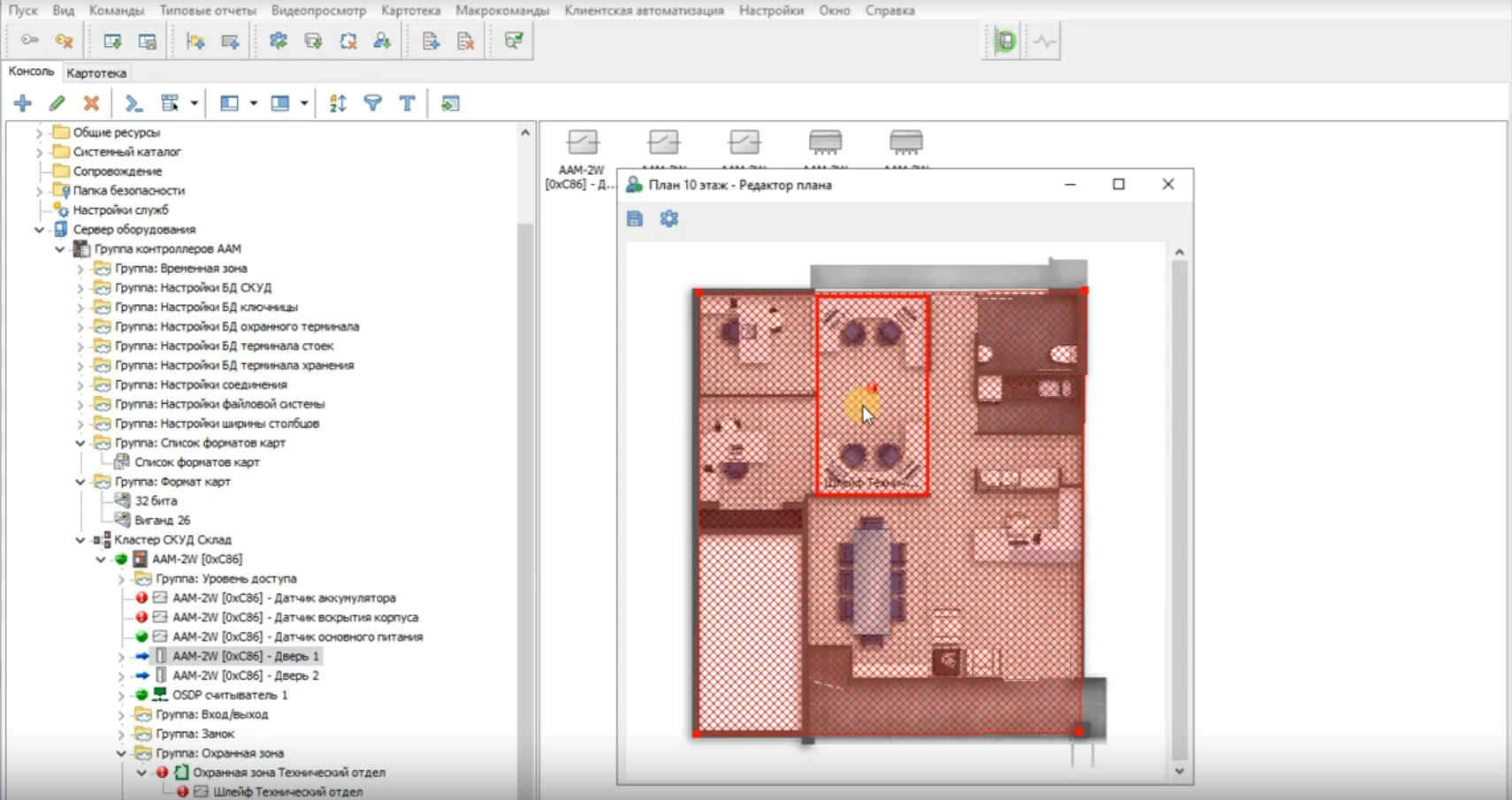

  - Область состояния — выделенная зона произвольной формы с контролем статуса.


• Объекты можно свободно размещать на плане, изменять их размеры, добавлять подписи, а также управлять порядком наложения друг на друга для удобства визуализации.

Для корректной работы необходимо:

• Обновить управляющий программный комплекс и прошивки оборудования до актуальных версий;



• Назначить пользователям права на создание, редактирование и просмотр планов;



• Подготовить и загрузить изображения помещений для использования в планах.

После настройки вы получите удобный инструмент для создания планов помещений, нанесения на них объектов и оперативного мониторинга их состояния. Функционал планов интегрирован с другими возможностями системы и не оказывает на них негативного влияния.

Советы пользователю:

• Используйте изображения с хорошим разрешением — это обеспечит чёткое и удобное отображение плана;

• Сохраняйте пропорции изображения при настройке размеров плана, чтобы избежать искажений и неточностей;

• Обозначайте объекты подписями — так оператору будет проще ориентироваться на плане;

• Регулярно сохраняйте изменения после редактирования плана;

• Контролируйте порядок наложения объектов, чтобы ключевые элементы не перекрывались и были хорошо видны;

• Обновляйте планы при изменениях на объекте (перепланировка, добавление оборудования).

Загляните в раздел Видеоинструкции — там вы найдёте больше примеров настройки системы.
