СБП-12 для APOLLO

Специализированный блок автоматического контроля питания СБП для установки оборудования СКУД и ОС компании APOLLO(США) и организации его бесперебойного электропитания

pdf Скачать описание в формате PDF
СБП-12 для APOLLO
О товаре
Характерные особенности
Спецификация
Комплектация
Документация
Специализированный блок автоматического контроля питания СБП-12 представляет собой монтажный электротехнический щит выполненный в виде функционально-законченного устройства с питанием от сети переменного тока напряжением 220 В (Uвх) с частотой 50 Гц и/или встроенной аккумуляторной батареи (АБ). Блок СБП-12 предназначен для размещения в нём и электроснабжения контроллеров, и интерфейсных модулей СКУД и ОС компании APOLLO (США).

Установленный внутри СБП-12 источник бесперебойного питания (ИБП) выполнен по линейной схеме вторичного источника электропитания на основе тороидального трансформатора, управляемого двухполупериодного выпрямителя, микроконтроллера и АБ ёмкостью 5 А*ч. ИБП вырабатывает выходное напряжение (U вых) постоянного тока в диапазоне от +10,0 В до +13,8 В в зависимости от величины входного напряжения, нагрузочного тока и степени заряда установленной АБ.

Если входное напряжение находится в диапазоне 185 ÷ 245 В, ИБП обеспечивает основным питанием установленные в  СБП-12 электронные платы и одновременно подзаряжает АБ. При полном пропадании или недопустимом понижении входного напряжения, ИБП автоматически переключает систему на резервное питание от АБ.

СБП-12 выпускается в трех версиях:

  • СБП-12-1.0 Это базовая версия, включающая сам щит (шкаф), для размещения одной электронной платы APOLLO, замок, датчик вскрытия корпуса и линейный блок питания. Размеры: 300х300х100 мм.

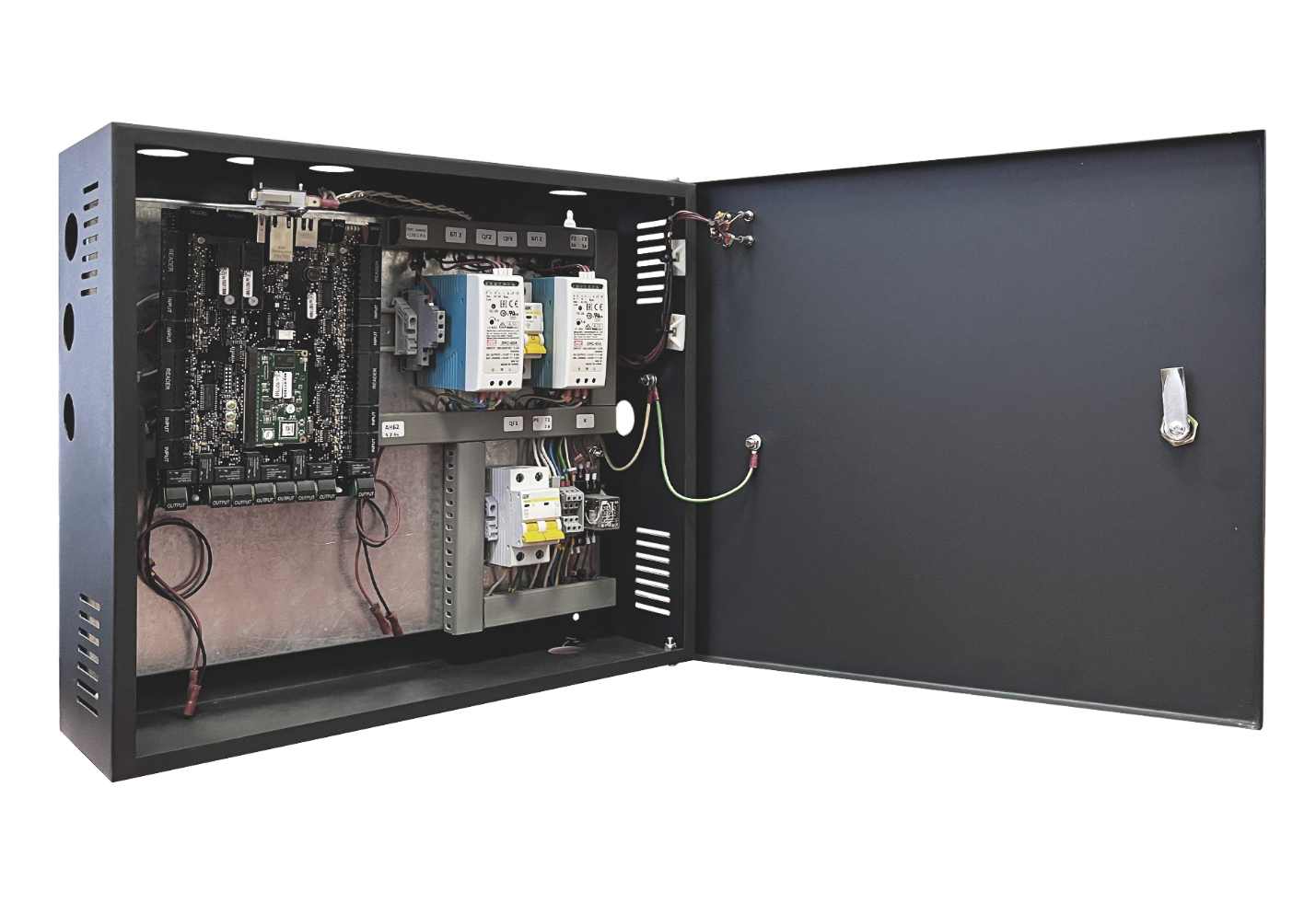

  • СБП-12-1.3 Отличается от базовой версии наличием дополнительного встроенного силового источника питания импульсного типа, который может быть использован для питания внешних устройств (например, электромагнитных замков и других исполнительных механизмов, содержащих индуктивность). При наличии основного сетевого питания ~ 220 В, два источника гальванически разделены между собой. Размеры: 320х320х100 мм
  • СБП-12-1.6 Отличается от базовой версии более крупными габаритами, позволяющими выполнить монтаж одновременно 6 плат APOLLO. Как и базовая версия, имеет только линейный источник питания. Также оснащен замком и датчиком вскрытия корпуса. Размеры: 1020х620х100 мм.

В процессе работы ИБП автоматически осуществляется:
  • непрерывный контроль за входным сетевым напряжением переменного тока ~220 В, выдача сигнала для компьютера при недопустимом понижении входного сетевого напряжения переменного тока и при переходе на резервное питание
  • непрерывный контроль выходного напряжения постоянного тока и его отключение от нагрузки при выходе напряжения из диапазона + (13,8…10,0) В
  • периодическая (1 раз в сутки) проверка ёмкости аккумуляторной батареи и выдача сигнала для компьютера при её недопустимом понижении
  • «мягкий» режим подзарядки аккумуляторной батареи линейного источника питания с учётом величины нагрузочного тока
  • гальваническая развязка выходных напряжений при питании нагрузок от входного сетевого напряжения переменного тока (для СБП-12-1.3)
  • проверка исправности светодиодной индикации основного, резервного и аварийного состояний питания нагрузок и состояние надёжности контакта в разъёме подключения аккумуляторных батарей.
Быстродействующие  электронные  защиты  ИБП обратимо  срабатывают:
  • при коротком замыкании по выходу
  • по превышению нагрузочного тока.

Плавкими вставками (предохранителями) обеспечивается защита ИБП:
  • при КЗ вторичной обмотки сетевого трансформатора
  • при превышении нагрузочного тока от АБ

Наименование устройства СБП-12-1.0СБП-12-1.3СБП-12-1.6
Диапазон входного сетевого напряжения переменного тока ~ (180…245) В
Диапазон выходных напряжений постоянного тока+ (10,0…13,8) В
Число выходов2412
Максимальный выходной ток линейного источника питания1,25 А2,1 А2,6 А
Максимальный выходной ток силового источника питания-2,6 А-
Число установочных мест для аккумуляторных батарей126
Максимальный ток подзарядки аккумуляторной батареи линейного источника питания, не более-250 мА-
Область рабочих температурот +10°С до +45°С
Режим работыкруглосуточный
Габаритные размеры щита300х300х100 мм320х320х100 мм1020х620х100 мм
Возможность установки АКБ 5 А×ч*+++
Возможность установки АКБ 7 А×ч**++-

* Габаритные размеры АКБ 5 А×ч: 70×90×100мм
** Габаритные размеры АКБ 7 А×ч: 70×100×150 мм

С СБП-12 могут дополнительно поставляться:

Модель Описание
GS 4.5-12 Аккумулятор для установки в СБП-12-1.0 (устанавливается по требованию)
БП-12-1.0Блок питания линейный для универсального шкафа СБП-12-1.0 (входит в комплект)
