\ Продукты \ Автоматизация парковки и учет автотранспорта \ Автоматические шлагбаумы ELKA \ Скоростные шлагбаумы TollСкоростные шлагбаумы Toll
Сверхскоростные шлагбаумы с длиной стрелы 1.5 м, 3.0 м и 3.5 м для критически важных проездов, объектов с высоким статусом и платных магистралей
Марка: ELKA (Германия)
О товаре
Особенности
Спецификация
Контроллер MO 24
Документация

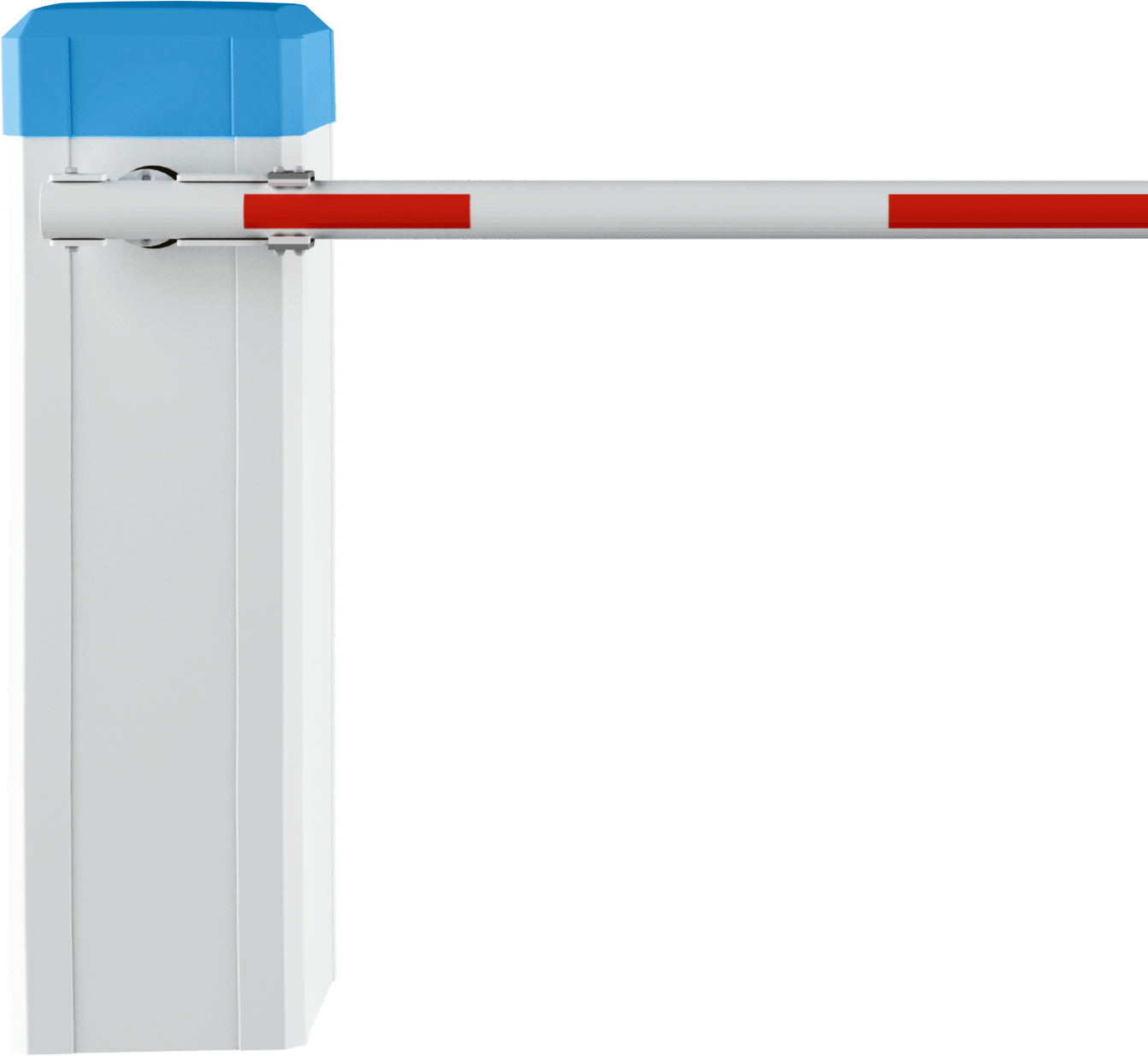

Сверхскоростной шлагбаум для особо важных проездов
Шлагбаумы ELKA Toll с длиной стрелы 1.5 м – 3.5 м отличаются высокой скоростью подъема/опускания стрелы (время подъема от 0.3 с). Для каждой модели можно установить один из двух доступных режимов скорости. Быстрый, бесшумный, с плавным и четким ходом стрелы, шлагбаум ELKA Toll создан для таких объектов, как:
- Службы экстренного реагирования (скорая помощь, пожарная охрана и т.д.)
- Объекты с высоким статусом, для владельцев и посетителей которых неприемлемо задерживаться перед закрытым шлагбаумом
- Платные магистрали с интенсивным автотрафиком
Новый многофункциональный контроллер MO 24
Шлагбаумы ELKA Toll оснащены программируемым контроллером нового поколения MO 24. Основные преимущества:
- 3 встроенных детектора петель, свободная настройка чувствительности – можно задать сложную или нестандартную логику работы шлагбаума даже при автономном режиме
- Электронный контроль перемещения стрелы обеспечивает идеально четкий, бесшумный ход с плавным торможением в конце движения
- Возможность установки любого угла подъема стрелы от 55° до 90° с шагом в 5°
- Автоматическое поднятие стрелы при отключении питания: в чрезвычайной ситуации проезд не будет заблокирован
- Поддержка подключения по TCP/IP или RS485 для легкой интеграции в существующую СКУД или ИСБ
Повышенная надежность

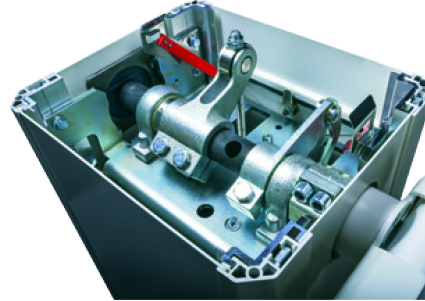

Корпус шлагбаумов серии Toll выполнен из алюминия с порошковым покрытием по новой бесшовной технологии, что позволяет повысить степень защиты до IP 54. Бесколлекторный 24 В двигатель и многоступенчатый планетарный редуктор обеспечивают высокий КПД и энергоэффективность работы шлагбаума. Двигатель стал более надежным и бесшумным. Механические компоненты шлагбаума выполнены из стали бессварочным методом литья и лазерной резки – теперь они еще прочнее, еще надежнее.
Удобное программное обеспечение
Windows-совместимое программное обеспечение Easy Control предназначено для удобной настройки и обслуживания шлагбаумов. В случае автономного использования шлагбаумов, без интеграции в основную СКУД, программа позволяет осуществлять базовые функции мониторинга.
Функции EasyControl:
- Настройка и конфигурирование с рабочего места оператора
- Построение сервисных отчетов
- Фотосъемка для фиксации нарушений (например, при получении сообщения «Нет стрелы»), видеонаблюдение за шлагбаумами
- Рассылка сообщений о событиях по электронной почте и SMS
Расширенный интервал рабочих температур
Благодаря улучшенной конструкции, шлагбаумы ELKA Toll могут работать в расширенном диапазоне рабочих температур: от -30° до +70°С, без установки нагревателя и термостата. Если же оборудование планируется использовать в более жестких климатических условиях, устанавливается нагреватель (опция), что еще более увеличивает интервал: от -40° до +70°С.
- Суперскоростной: время подъема стрелы от 0.3 с
- Новый программируемый контроллер MO 24
- 2 режима скорости
- Настраиваемый угол подъема стрелы (от 55° до 90° с шагом 5°)
- Бесшовный алюминиевый корпус с порошковым покрытием IP 54
- 100% интенсивность нагрузки (возможность непрерывной работы)
- Программное обеспечение Easy Control для удаленного управления и мониторинга
- Механические компоненты изготовлены из стали методом литья и лазерной резки (повышенная прочность)
- Окраска в любые цвета по желанию заказчика
- Защита от коррозии (все металлические части оцинкованы или хромированы)
- Диапазон рабочих температур: от –30°С до +70°С (без нагревателя), опционально от –40°С до +70°С (с установкой нагревателя)
Сравнение моделей
Технические данные
| Характеристика |
Сверхскоростные шлагбаумы |
||
| T 1500 | T 3000 | T 3500 | |
| Встроенный контроллер | MO 24 | ||
| Возможность поддержки TCP/IP или RS-485 | + | ||
| Режим работы | 100% нагрузка (непрерывная работа) | ||
| Ресурс шлагбаума | 10 000 000 циклов открытия/закрытия | ||
| Реверс при препятствии | Отключаемый | ||
| Автоматическое открывание шлагбаума при отключении питания | Опционально | ||
| Общая длина стрелы | 1,5 м | до 3,24 м | до 3,74 м |
| Эффективная длина стрелы | 1,26 м | до 3,0 м | до 3,5 м |
| Время открывания (настраиваемое) | 0,3 сек |
2 режима: 0,6 / 0,9 сек |
2 режима: 0,9 / 1,3 сек |
| Угол подъема стрелы |
Настройка значения в диапазоне от 55° до 90° с шагом 5°; заводская настройка (по умолчанию) - 90° |
||
| Стрела прямоугольного сечения | – | ||
| Стрела круглого сечения |
Ø 60 мм - стандартные алюминиевые стрелы; Ø 80 мм - облегченные алюминиевые стрелы в мягкой защитной оплетке |
||
| Крепление стрелы | лево- или правостороннее (специальная шарнирная система) | ||
| Шарнирная система для откидывания стрелы при таранном ударе | + | ||
| Фиксированная или мобильная опора для стрелы | Не требуется | ||
| Возможность оснащения "ломающейся" стрелой | – | ||
| Размеры корпуса шлагбаума | 360 x 300 x 1100 мм | ||
| Размеры основания шлагбаума | 500 x 550 мм, заглубление на 800 мм (min) | ||
| Масса шлагбаума (без учета стрелы) | 57 кг | 58 кг | 59 кг |
| Окраска шлагбаума |
стандартный цвет: синий (RAL 5012) с белым (RAL 9010); возможность заводской окраски в любой цвет RAL (опционально) |
||
| Температура при эксплуатации | от -30°C до +50°C |
от -30°C до +70°C (без нагревателя); от -40°C до +70°C (с нагревателем) |
|
| Степень защиты | IP 54 | ||
| Напряжение питания | 88 В - 264 В (47 Гц - 63 Гц) | ||
| Максимальная потребляемая мощность | 175 Вт | 210 / 110 Вт | 180 / 90 Вт |
| Максимальный ток потребления | 1,4 А | ||
Основные характеристики МО 24:
- 3 встроенных контроллера петель со свободной настройкой чувствительности – сложная или нестандартная логика проезда без подключения шлагбаума к СКУД
- 3 режима скорости поднятия стрелы
- Электронный контроль перемещения стрелы для четкого и бесшумного хода с плавным торможением в конце движения
- Мгновенный реверс стрелы по сигналу «ЗАКРЫТЬ» – автомобиль не сможет «проскочить» вслед за транспортным средством, получившим санкционированный доступ
- Счетчик циклов и транспортных средств, память ошибок для отслеживания событий на точке проезда
| Параметр | МО 24 |
| Контроллер петель | 3 встроенных 1-канальных контроллера |
| Настройка скоростного режима | 3 режима скорости поднятия стрелы |
| Модуль для подключения по TCP/IP или RS 485 | опционально |
| Многофункциональное реле, сухой контакт, 24 В (макс.), 1А | 4 (свободно программируемые) |
| 4 дисплея (7-сегментных) | + |
| Вход "Постоянно открыт" | + |
| Вход "Постоянно закрыт" | + |
| Счетчик циклов | + |
| Настраиваемый сервисный счетчик | + |
| Функция перезагрузки | + |
| Память ошибок | + |
| Автоматическое закрывание | настраиваемое: 0-655с |
| Предупреждение перед открытием | настраиваемое: 0-655с |
| Предупреждение перед закрытием | настраиваемое: 0-655с |
| Питание для периферийных устройств | 12Vdc/500mA или 24Vdc/500mA суммарно не более 700mA |
| Подключение сигнальной лампы | 230 В |
| Подключение зеленого и/или красного светофора | 230 В |
| Подключение фотоэлементов с функцией тестирования | до 6 фотоэлементов |
| Контроль времени открывания/закрывания | + |

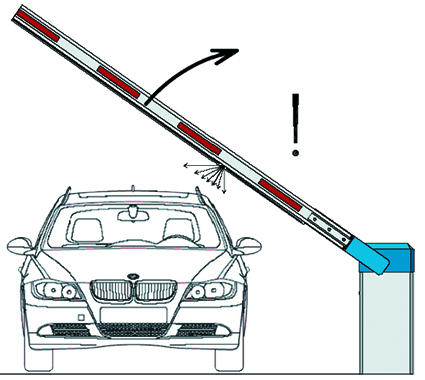

| Повторное открытие при возникновении препятствия (без использования контактного профиля безопасности) | + |
| Индикация состояния шлагбаума | + |
| Управление одной кнопкой | + |
| Управление тремя кнопками | ОТКРЫТЬ/СТОП/ЗАКРЫТЬ |
| Индикация положения стрелы | ОТКРЫТО/ЗАКРЫТО |
| Счетчик транспортных средств | + |
| Режим остановки по сигналу от петли | + |
| Мгновенный реверс стрелы при поступлении сигнала "ЗАКРЫТЬ" | отключаемый |
| Счетчик сигналов открытия | настраиваемый (до 9 сигналов) |
| Разъем для подключения устройства управления по радиосигналу | + |
| TRIACS | + |
| Сохранения информации при отключении электропитания | + |
| Напряжение питания | 230V/50HZ |
