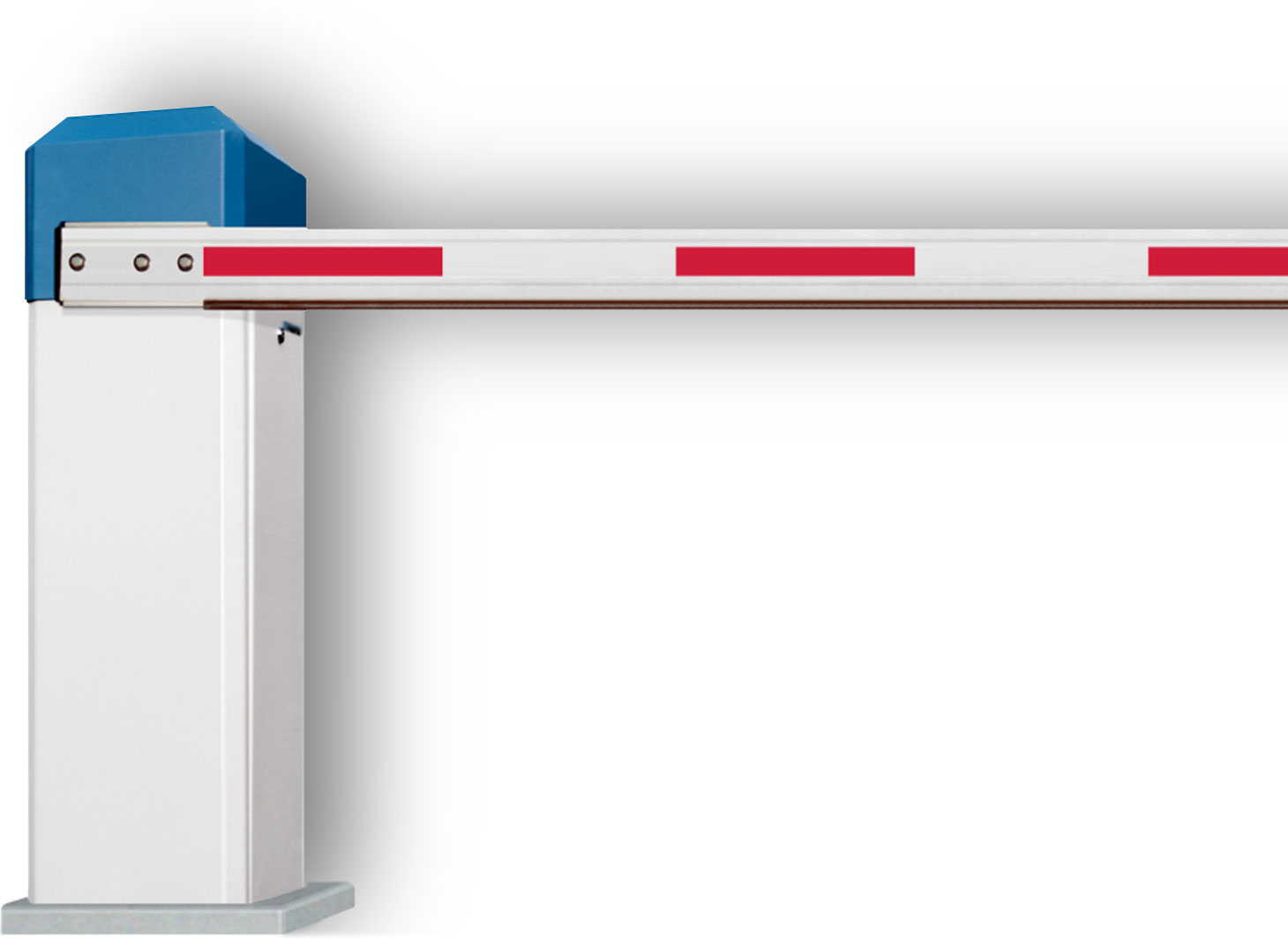

Парковочные шлагбаумы Parking

Парковочные шлагбаумы с длиной стрелы от 2.5 до 5 м для интенсивного использования. Три режима скорости, возможность настройки угла подъема стрелы. Бесшумная работа, идеально плавный и четкий ход стрелы

Марка: ELKA (Германия)

Узнать цену!

О товаре

Особенности

Спецификация

Контроллер MO 24

Документация

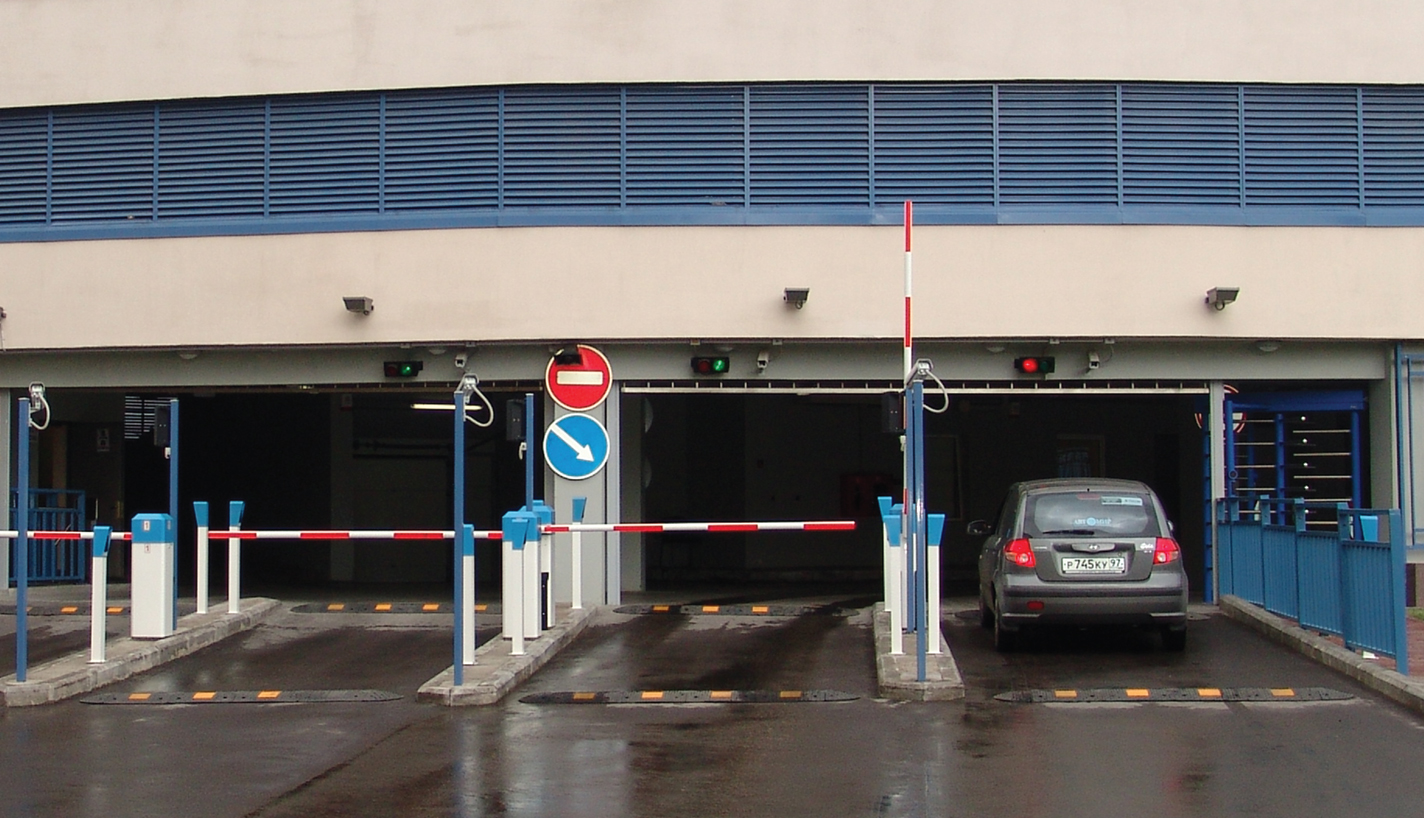

Оптимальны для парковок

Парковочные шлагбаумы с длиной стрелы от 2.5 до 5 м

ELKA Parking – серия шлагбаумов, разработанных для парковок и автостоянок. Длина стрелы от 2.5 до 5 м, скорость подъема – от 0.9 до 5.5 с, возможность выбора из трех скоростных режимов, идеально точный и бесшумный ход стрелы с плавным торможением в конце движения – шлагбаумы Parking идеально подходят для парковок и автостоянок на объектах с самым высоким статусом.

Контроллер нового поколения

Шлагбаумы ELKA Parking оснащены программируемым контроллером нового поколения MO 24.

3 встроенных детектора петель, свободная настройка чувствительности – можно задать сложную или нестандартную логику работы шлагбаума даже при автономном режиме
Электронный контроль перемещения стрелы обеспечивает идеально четкий, бесшумный ход с плавным торможением в конце движения
Возможность установки любого угла подъема стрелы от 55° до 90° с шагом в 5°

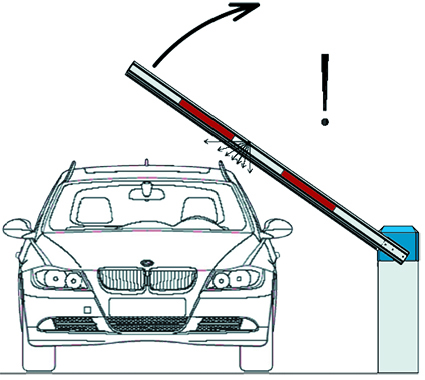

Автоматическое поднятие стрелы при отключении питания: в чрезвычайной ситуации проезд не будет заблокирован
Поддержка подключения по TCP/IP или RS485 для легкой интеграции в существующую СКУД или ИСБ

Повышенная надежность

Механические компоненты из нержавеющей стали

Корпус шлагбаумов серии Parking выполнен из алюминия с порошковым покрытием по новой бесшовной технологии, что позволяет добиться более высокой степени защиты – IP 54.

Новый бесколлекторный 24 В двигатель и многоступенчатый планетарный редуктор позволяют добиться более высокой энергоэффективности. Кроме того, двигатель стал более надежным и бесшумным.

Механические компоненты шлагбаума выполнены из стали безсварочным методом литья и лазерной резки, что обеспечивает высокую прочность и надежность конструкции.

Удобное программное обеспечение

Windows-совместимое программное обеспечение EasyControl предназначено для удобной настройки и обслуживания шлагбаумов. В случае автономного использования шлагбаумов, без интеграции в основную СКУД, программа позволяет осуществлять базовые функции мониторинга.

Функции EasyControl:

Настройка и конфигурирование с рабочего места оператора
Построение сервисных отчетов
Фотосъемка для фиксации нарушений (например, при получении сообщения «Нет стрелы»), видеонаблюдение за шлагбаумами
Рассылка сообщений о событиях по электронной почте и SMS

Расширенный интервал рабочих температур

Шлагбаумы Parking могут работать в расширенном диапазоне рабочих температур: от –20° до +70°С, без установки нагревателя и термостата. Если же оборудование планируется использовать в более жестких климатических условиях, устанавливается нагреватель (опция), что расширяет интервал: от –45° до +70°С.

Новый программируемый контроллер MO 24
3 режима скорости
Настраиваемый угол подъема стрелы (от 55° до 90° с шагом 5°)
Бесшовный алюминиевый корпус с порошковым покрытием IP 54
100% интенсивность нагрузки (возможность непрерывной работы)
Программное обеспечение Easy Control для удаленного управления и мониторинга
Механические компоненты изготовлены из стали методом литья и лазерной резки (повышенная прочность)
Окраска в любые цвета по желанию заказчика
Защита от коррозии (все металлические части оцинкованы или хромированы)
Диапазон рабочих температур: от –20°С до +70°С (без нагревателя), опционально от –45°С до +70°С (с установкой нагревателя)
NEW! Опция – комплекты шлагбаумов со встроенной светодиодной лентой на стреле (только со стрелами прямоугольного профиля).

Сравнение моделей

Линейка ELKA

Технические данные

Характеристика	Парковочные шлагбаумы
Характеристика	P 2500	P 3000	P 3500	P 4000	P 5000
Встроенный контроллер	MO 24
Возможность поддержки TCP/IP или RS-485	+
Режим работы	100% нагрузка (непрерывная работа)
Ресурс шлагбаума	10 000 000 циклов
Реверс при препятствии	Отключаемый
Автоматическое открывание шлагбаума при отключении питания	Опционально
Общая длина стрелы	до 2,5 м	до 3 м	до 3,5 м	до 4 м	до 5 м
Эффективная длина стрелы	до 2,28 м	до 2,78 м	до 3,28 м	до 3,78 м	до 4,78 м
Время открывания (настраиваемое)	3 режима: 0,9 / 1,3 / 1,8 сек	3 режима: 1,3 / 1,8 / 2,5 сек	3 режима: 1,8 / 2,5 / 3,8 сек	3 режима: 2,8 / 3,8 / 4,5 сек	3 режима: 3,8 / 4,5 / 5,5 сек
Угол подъема стрелы	Настройка значения от 55° до 90° с шагом 5°
Стрела прямоугольного сечения	100 х 25 мм				100 х 50 мм
Стрела круглого сечения	Ø 60 мм (опционально)				–
Масса стрелы (max)	до 3,8 кг	до 4,5 кг	до 5 кг	до 5,8 кг	до 10 кг
Крепление стрелы	лево- или правостороннее
Шарнирная система для откидывания стрелы при таранном ударе	опционально				–
Фиксированная или мобильная опора для стрелы	Не требуется			Опционально	Требуется
Возможность оснащения "ломающейся" стрелой	опционально				–
Размеры корпуса шлагбаума	360 x 300 x 1100 мм
Размеры основания шлагбаума	500 x 550 мм, заглубление на 800 мм (min)
Масса шлагбаума (без учета стрелы)	57 кг	58 кг		59 кг	60 кг
Окраска шлагбаума	стандартный цвет: синий (RAL 5012) с белым (RAL 9010); возможность заводской окраски в любой цвет RAL (опционально)
Температура при эксплуатации	от -20°C до +70°C (без нагревателя); от -45°C до +70°C (с нагревателем)
Степень защиты	IP 54
Напряжение питания	88 В - 264 В (47 Гц - 63 Гц)
Максимальная потребляемая мощность	180 / 55 / 45 Вт	85 / 80 / 70 Вт	80 / 60 / 65 Вт	75 / 85 / 70 Вт	195 / 165 / 175 Вт
Максимальный ток потребления	1,4 А

Основные характеристики МО 24:

3 встроенных контроллера петель со свободной настройкой чувствительности – сложная или нестандартная логика проезда без подключения шлагбаума к СКУД
3 режима скорости поднятия стрелы
Электронный контроль перемещения стрелы для четкого и бесшумного хода с плавным торможением в конце движения
Мгновенный реверс стрелы по сигналу «ЗАКРЫТЬ» – автомобиль не сможет «проскочить» вслед за транспортным средством, получившим санкционированный доступ
Счетчик циклов и транспортных средств, память ошибок для отслеживания событий на точке проезда

Параметр	МО 24
Контроллер петель	3 встроенных 1-канальных контроллера
Настройка скоростного режима	3 режима скорости поднятия стрелы
Модуль для подключения по TCP/IP или RS 485	опционально
Многофункциональное реле, сухой контакт, 24 В (макс.), 1А	4 (свободно программируемые)
4 дисплея (7-сегментных)	+
Вход "Постоянно открыт"	+
Вход "Постоянно закрыт"	+
Счетчик циклов	+
Настраиваемый сервисный счетчик	+
Функция перезагрузки	+
Память ошибок	+
Автоматическое закрывание	настраиваемое: 0-655с
Предупреждение перед открытием	настраиваемое: 0-655с
Предупреждение перед закрытием	настраиваемое: 0-655с
Питание для периферийных устройств	12Vdc/500mA или 24Vdc/500mA суммарно не более 700mA
Подключение сигнальной лампы	24 VDC, 1 А
Подключение зеленого и/или красного светофора	24 VDC, 1 А
Подключение фотоэлементов с функцией тестирования	до 6 фотоэлементов
Контроль времени открывания/закрывания	+
Повторное открытие при возникновении препятствия (без использования контактного профиля безопасности)	+
Индикация состояния шлагбаума	+
Управление одной кнопкой	+
Управление тремя кнопками	ОТКРЫТЬ/СТОП/ЗАКРЫТЬ
Индикация положения стрелы	ОТКРЫТО/ЗАКРЫТО
Счетчик транспортных средств	+
Режим остановки по сигналу от петли	+
Мгновенный реверс стрелы при поступлении сигнала "ЗАКРЫТЬ"	отключаемый
Счетчик сигналов открытия	настраиваемый (до 9 сигналов)
Разъем для подключения устройства управления по радиосигналу	+
TRIACS	+
Сохранения информации при отключении электропитания	+
Напряжение питания	230V/50HZ
