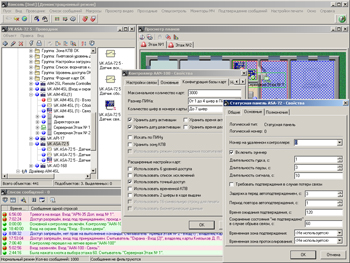

Приложение "Консоль"


Консоль — удобное универсальное приложение, позволяющее одновременно конфигурировать комплекс и получать информацию о состоянии подключенного оборудования. Приложение предназначено для инсталлятора и администратора комплекса.

С помощью Консоли администратор:

  • конфигурирует подключенное оборудование,
  • выдает права операторам на работу с комплексом,
  • настраивает внешний вид приложений и определяет ряд приложений, доступных для работы определенным операторам,
  • настраивает аудит действий операторов,
  • задает настройки для модулей, которые будут использоваться в приложении Дежурный режим

Одной из основных задач Консоли является конфигурирование оборудования: администратор вносит информацию о подключении, параметрах и режимах работы оборудования в базу данных APACS 3000. Если настройка системы происходит во время ее функционирования, то все изменения конфигурации автоматически загружаются в оборудование.

Приложение Консоль используется на этапе установки ПК APACS 3000 и в процессе эксплуатации для периодического и планового обслуживания.

Конфигурирование оборудования

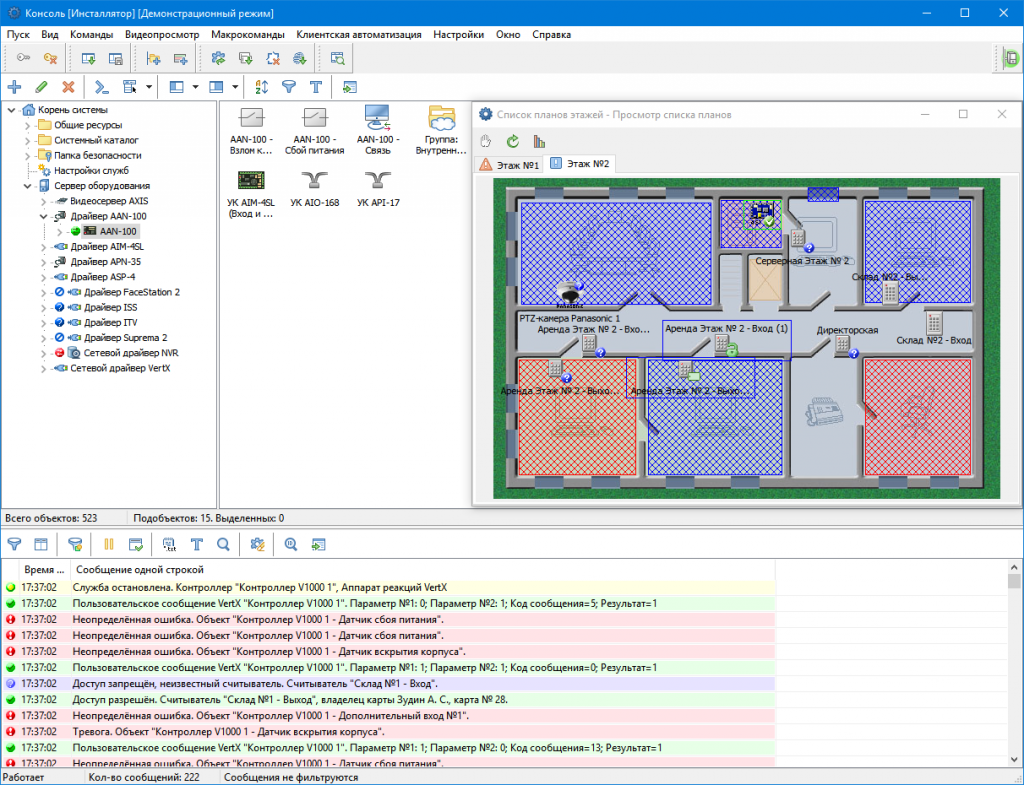

Отображение конфигурации системы в окне Проводник

Проводник — основной модуль приложения Консоль, предназначен для отображения конфигурации системы в различных режимах и для внесения изменений в конфигурацию системы. Практически вся настройка комплекса происходит из окна Проводник.

Конфигурация системы отображается в левой части окна Проводник в виде дерева. Такое отображение позволяет легко и быстро получить представление обо всей системе в целом и обеспечивает удобную навигацию. Для отображения конфигурации предусмотрены несколько режимов:

  • по подключению объектов
  • по подключению с автогруппировкой
  • по типам объектов

Настройки каждого объекта редактируются в отдельном окне. При этом ПК APACS 3000 позволяет открыть на редактирование несколько объектов, что удобно использовать для сравнения или копирования настроек объектов.

Мастер поиска установленного оборудования

Мастер поиска установленного оборудования позволяет автоматически обнаруживать и добавлять / удалять оборудование, подключенное к контроллеру. В процессе поиска запрашивается информация об интерфейсных модулях и других удаленных устройствах и сравнивается с уже сконфигурированным оборудованием. Администратору предоставляется возможность добавить те объекты, которых нет в конфигурации, и при желании удалить «лишние» объекты, которые были сконфигурированы, но оказались не подключенными физически.

Таким образом, администратор избавлен от рутинной операции сверки адресов интерфейсных модулей и ручного добавления объектов. Мастер поиска работает на базе основных контроллеров Apollo (AAN-100/32) и контроллеров VertX.

Копирование объектов в Проводнике

Дополнительной полезной возможностью работы с объектами в Проводнике является копирование объектов в дереве и сохранение настроек объекта во внешний текстовый файл. Благодаря этой возможности администратор избавлен от рутинного добавления в дереве однотипных объектов с похожими настройками.

Поиск объектов конфигурации

Проводник позволяет осуществлять поиск объектов конфигурации по их базовым настройкам: тип объекта, имя объекта, псевдоним объекта, дата создания и дата модификации. Таким образом, объекты могут быть легко найдены по дате их создания или последнего изменения. Используя поиск по имени, можно найти все объекты, имеющие определённую подстроку в названии.

Распечатка настроек объектов конфигурации

Ещё одной интересной особенностью комплекса APACS 3000 является возможность вывести на печать настройки любого объекта конфигурации. Эта функция позволяет быстро получать твердую копию настроек конфигурации. Для каждого из типов объектов разработан уникальный шаблон печати, позволяющий оптимально разместить все настройки объекта на листе бумаги. Настройки, имеющий схожий функционал, расположены в единых блоках. Использование цветового выделения настроек позволяет получать наглядные распечатки.

Настройка приложений APACS 3000 для оператора

На этапе пуско-наладки системы в Консоли администратор настраивает внешний вид приложений и определяет ряд приложений, доступных для работы определенным операторам. Исходя из типовых задач, в APACS 3000 создан набор стандартных приложений: КонсольДежурный режимКартотекаГенератор отчетовРедактор макетов картУчет рабочего времени и Импорт объектов Картотеки. Администратор может не только ограничить набор приложений для каждого конкретного оператора, но создать новые, совершенно уникальные приложения.

Создание новых приложений

Приложения состоят из набора различных модулей (окон). Модули (окна) представляют собой функциональные блоки с пользовательским интерфейсом, предназначенные для реализации различных методов работы с объектами системы.
Например, окно Список сообщений служит для вывода на экран сообщений, полученных во время функционирования системы. Окно Проводник отображает конфигурацию системы и позволяет вносить изменения в настройки ее объектов.

Благодаря такому внутреннему строению приложений администратор может создавать собственные приложения и включать в них произвольный набор модулей (окон). В результате можно легко и гарантированно ограничить или расширить возможности оператора в рамках приложения.

Например, для дежурного оператора, который должен наблюдать за охраняемой территорией, администратор может создать приложение Дежурный режим только с окнами просмотра видеокамер.

Подсистема «Планирование окна приложения»

Подсистема «Планирование окна» позволяет сконфигурировать однооконный интерфейс приложения APACS 3000 — настроить и расположить в одном окне приложения все модули, с которыми должен работать оператор, адаптировав внешний вид приложения под индивидуальные задачи каждого конкретного оператора. Стандартные схемы однооконного интерфейса приложений включены в комплектацию APACS 3000.

Назначение оператору доступных для работы приложений

Каждому оператору, работающему с APACS 3000, требуется назначить доступные приложения. При входе в систему оператор указывает свое имя и пароль. По этим данным система находит все назначенные ему приложения и предлагает выбрать нужное. Если оператор может работать только с одним приложением, оно будет автоматически загружено сразу после авторизации.

Все настройки рабочего стола любого из приложений сохраняются на сервере, в результате чего при переходе с одной рабочей станции на другую у оператора остаётся один и тот же привычный внешний вид его приложений.

Контроль прав и аудит действий операторов

Контроль прав операторов

Любая операция с объектами конфигурации проверяется на наличие прав у оператора. Если у оператора нет прав на выполнение этой операции с этим объектом, операция будет запрещена.

Для всех объектов можно контролировать следующие типы прав:

  • Право на просмотр объекта — право предоставляет оператору возможность видеть объект в дереве системы и получать от него сообщения.
  • Право на редактирование объекта — оператор, обладающий этим правом, может вносить изменения в настройки объекта.
  • Право на удаление объекта — право предоставляет оператору возможность удалить объект.
  • Право на редактирование прав у объекта — данное право предоставляет оператору возможность редактировать настройки прав объекта.
  • Право на добавление объекта к данному объекту — право позволяет оператору добавлять к данному объекту дочерние объекты.
  • Право на выполнение команд управления на объекте — право позволяет оператору применять к объекту команды управления.
  • Право на регистрацию сообщений от объекта — право позволяет оператору регистрировать сообщения от объекта.

Контроль прав выполняется на сервере, тем самым увеличивается надёжность подсистемы прав. При назначении прав операторам можно использовать наследование настроек от родительских объектов к дочерним (для того, чтобы не назначать одни и те же права на работу с разными объектами). При помощи наследования настроек достигается быстрота конфигурирования прав и высокая производительность.
Объекты, с которыми работает приложение Картотека (Владелец карты, Идентификатор), являются дочерними для объекта Папка для Картотеки. Назначив права на Папку для Картотеки и используя наследование прав, Вы можете назначить права операторов на работу со всеми объектами Картотеки. Таким образом, достигается целостность подсистемы прав на любые объекты комплекса.

Аудит действий операторов

В ПК APACS 3000 входит подсистема аудита, предназначенная для контроля действий операторов с объектами системы. Все действия операторов с объектами конфигурации могут сохраняться в базе данных в виде сообщений, фиксирующих факт выполнения той или иной команды.
Особенностью подсистемы аудита является то, что можно выбрать, в каком случае должны контролироваться действия оператора:

  • в случае успешного выполнения команды
  • в случае неуспешного выполнения команды
  • в случае и успешного, и неуспешного выполнения команды

Как и подсистема прав, подсистема аудит работает на серверной части и также может использовать наследование настроек аудита для дочерних объектов.
Возможность выборочной настройки аудита позволяет сохранять только действительно важные действия с объектами конфигурации и не создавать ненужных сообщений в базе данных.
Все сообщения аудита могут быть легко получены в приложении Генератор отчётов.

Автоматизация работы

Подсистема автоматизации

Подсистема автоматизации значительно расширяет возможности комплекса и позволяет администратору настроить нестандартное поведение системы и автоматизировать реакции системы на возникающие ситуации. Подсистема позволяет настраивать как последовательность действий, которые исполняются в комплексе без участия дежурного оператора (в фоновом режиме) - программы, так и действия, которые исполняются по решению оператора - макрокоманды.

При помощи автоматизации могут быть реализованы следующие типичные задачи:

  • сценарии управления оборудованием и взаимодействие между различными аппаратными системами (например, при предъявлении карты на считывателе Apollo поставить на охрану сигнализацию VertX),
  • уведомление администратора о поступлении определенных сообщений (например, рассылка сообщений по электронной почте),
  • создание собственного пользовательского интерфейса,
  • передача поступающих сообщений из ПК APACS 3000 во внешние системы (учета рабочего времени, автоматизации бизнес-логики и т.п.),
  • исполнение в системе каких–либо функций по расписанию.

Также подсистема позволяет инициировать запись видео на поступление определенных сообщений и связывать записанный видеофрагмент и его сообщение–инициатор

Макрокоманда

Макрокоманда позволяет задавать действие или последовательность действий с объектами или группой объектов. В системе макрокоманды выполняется по решению оператора. Заданные администратором макрокоманды могут отображаться в меню «Макрокоманды» окна Основная панель в приложении Дежурный режим. В зависимости от ситуации оператор выбирает нужную ему макрокоманду, и команда выполняется в системе.

Программа

Программа позволяет задать последовательность действий системы на поступающие сообщения. Настроенные один раз программы исполняются в системе автоматически и не требуют участия дежурного оператора. Администратор может настроить, где именно будет выполняться программа:

  • на рабочем месте оператора или
  • на сервере APACS 3000

Если программа отрабатывается автоматически, рекомендуется ее запускать на сервере. Например, запись видео по определенным событиям. Если программа должна облегчать работу оператора, например, автоматически показывать камеру по тревоге – то такая программа запускается на рабочем месте оператора

Способы конфигурирования подсистемы автоматизации

ПК APACS 3000 предлагает два способа конфигурирования подсистемы автоматизации:

  • с помощью объектов автоматизации,
  • с помощью сценариев, написанных на языке VBScript.

Интерфейс APACS3000 позволяет быстро и наглядно настроить программы и макрокоманды, но имеет ограниченный набор действий.
При написании сценариев на языке VBScript администратор может использовать все возможности VBScript: массивы, операторы управления, перечисления свойств объектов, функции работы со строками, обработка ошибок. VBScript предоставляет доступ к COM–объектам из скрипта, что позволяет использовать возможности других приложений. Например, используя возможности приложения Microsoft Office, можно составлять интерактивные отчеты о сообщениях и объектах системы в MS Word и таблицах MS Excel. Администратор может выбрать подходящий ему способ настройки подсистемы автоматизации в зависимости от поставленной задачи.
