SpeedStile FP/FPW EV

Элитные модели SpeedStile из нержавеющей стали, мрамора и гранита. Отличительная черта турникетов серии FP (Full Panel) – наличие глухих прямоугольных створок высотой 1200мм или 1800мм, которые более полно перекрывают проход, чем аналогичные турникеты серии BP с треугольными створками.

pdf Скачать описание в формате PDF
SpeedStile FP/FPW EV

Товар применяется в решениях:
Автоматизированная проходная SpeedStile FP/FPW
О товаре
Характерные особенности
Схема
Спецификация

Элитные модели SpeedStile, в которых используется в основном нержавеющая сталь, мрамор и гранит.  Своим видом они подчеркивают высокий статус объекта, на котором установлены. Отличительная черта турникетов серии FP (Full Panel) – наличие глухих прямоугольных створок высотой 1200мм или 1800мм, которые более полно перекрывают проход, чем аналогичные турникеты серии BP с треугольными створками. Створки высотой 1800мм делают фактически нереальным возможность перепрыгивания турникета "с ходу" даже для физически подготовленного человека. Это позволяет рекомендовать данные модели для установки на объектах с повышенными требованиями по безопасности. Что не маловажно, при этом внешний вид и остальные характеристики таких проходных нисколько не пострадают.

Автоматизированные проходные на основе турникетов FP EV1200/1800 и  FPW EV1200/1800  обеспечивают высокую скорость и  контроль прохода в двух направлениях в местах с большим пассажиропотоком.  SpeedStile FP (Full Panel) это модель турникета с проходом 550мм, а SpeedStile FPW (Full Panel  Wide) – модель с широким проходом 900мм. Турникеты FP EV и  FPW EVвыпускаются в 2-х вариантах  длины корпуса (длинный и короткий).  Вне зависимости от длины корпуса турникет может иметь широкий или узкий проход.

Режимы

Модель с коротким корпусом работает только в нормально закрытом режиме, а модель с длинным корпусом  только в нормально открытом режиме.  В нормально открытом режиме проход изначально открыт, и турникет блокирует его только в случае попытки неавторизованного прохода, или прохода "в хвост". Такое решение увеличивает количество циклов работы турникета на отказ – MCBF (Mean Cycles Before Failure) . При работе в нормально закрытом  режиме  проход будет открыт только после  правильной авторизации - получения сигнала на открытие от СКУД,  нажатии кнопки на пульте управления или кнопки выхода на самом турникете. Если неавторизированный человек пытается пройти следом за Вами,  или пробует пройти навстречу, то система с помощью встроенных инфракрасных датчиков обнаруживает несанкционированный проход и активирует встроенную сигнализацию. В короткой версии турникета (нормально закрытый режим) используется 6 инфракрасных датчиков прохода, а в длинной (нормально открытый) – 14.

Турникеты с коротким корпусом,  работающие в нормально закрытом режиме, обеспечивают более высокий уровень безопасности, но при этом работают в более интенсивном режиме. Количество циклов безотказной работы (MCBF) для данных моделей – до 2'000'000. Турникет с длинным корпусом (нормально открытый режим) снимает проблему негативного восприятия закрытого прохода и имеет лучший показатель циклов  безотказной работы (MCBF) – до 3'000'000. Данная модель также оснащается большим количеством инфракрасных датчиков безопасности, чем укороченная. Следует также  заметить, что для ограниченных в пространстве проходных лучше будет использовать модель  FP EV1200/1800, с узким и коротким корпусом, поскольку она имеет меньшие габариты как по совокупной ширине корпуса турникета и прохода, так и по его длине.

Корпус

Эргономичный корпус турникетов  FP EV1200/1800 и  FPW EV1200/1800 имеет модульную конструкцию в виде силовой рамы с внешними навесными панелями. Верхняя крышка и фронтальные панели в виде навесных элементов изготавливаются из нержавеющей стали. Для боковых панелей заказчик может выбрать два варианта панелей: противоударное стекло (8,3мм) или нержавеющая сталь. Поскольку это элитная модель, крышки турникетов могут быть выполнены не только из нержавеющей стали, но и из мрамора или гранита.

Выбор таких серьезных материалов корпуса позволяет одновременно подчеркнуть высокий статус заказчика,  учесть особенности дизайна, а также стиль интерьера его проходной.  Не менее важным является то, что при этом обеспечивается высокая безопасность и комфорт. Верхняя крышка из нержавеющей стали, мрамора или гранита, может иметь готовые слоты для установки считывателей СКУД (под стекло), а также светодиодные дисплеи с пиктограммами. Аналогичные опции есть и для фронтальных панелей также из нержавеющей стали. Какой вариант индикации и установки считывателей предпочтительнее, решает заказчик.

Створки

Во всех моделях турникетов FP и  FPW  применяются створки не из акрила, как в моделях BP а из 12мм  противоударного стекла, что придает турникету еще более стильный и привлекательный вид.

Модификации турникетов SpeedStile FP/FPW:

FP  (Full Panel) – стандартный узкий проход 550мм c треугольными створками
FPW (Full Panel Wide) - широкий проход 900мм c треугольными створками
N/C (Normally Closed) - НЗ турникет, только стандартный короткий корпус
N/O (Normally Open) – НО турникет, только длинный корпус

Дополнительные опции:

  • Альтернативные материалы отделки и окраска под заказ
  • Светодиодные индикаторы прохода
  • Встроенный интерфейс RS-485
  • COMR1 интерфейс
  • Встроенный считыватель
  • Батарея бесперебойного питания
  • Кнопка выхода
  • Выносной пульт управления




  • Тип блокирующего элемента –  створки из 15мм акрилового стекла, убирающиеся в корпус
  • 50мм светодиодная пиктограмма в крышке (зеленая стрелка, красный  крест, зеленая карта)
  • Материалы
    • Крышка  – полиуретановая, окрашенная под металл или другой цвет в палитре RAL (опции:  светодиодная  пиктограмма и/или слот под считыватель)
    • Фронтальные панели  - полиуретановая, окрашенная под металл (опции:  другой цвет в палитре RAL – "Colour Finish CF Option";  слот под считыватель или светодиодный индикатор прохода)
    • Боковые панели  -  композиционные из PMMA (полиметилметакрилат) и нержавеющей стали или 8,5мм противоударное стекло - триплекс
    • Каркас турникета – окрашенная сталь
    • Основание  - 304 зернистая нержавеющая сталь
    • Створки - 12мм противоударное стекло с обрезиненным краем
  • Режимы работы: НЗ (стандартный короткий корпус) и НО (длинный корпус)
    • В режиме НО турникет всегда открыт и он будет закрыт при попытке неавторизованного прохода или попытке прохода "в хвост".
    • В режиме НЗ турникет всегда закрыт, и откроется только в случае правильной авторизации, подаче управляющего сигнала с выносного пульта или кнопки выхода.
  • Привод – моторизованный
    • С помощью мотора постоянного тока створки убираются в корпус турникета, освобождая проход, или наоборот – блокируют его.  ­Микропроцессорный­ блок­ ­ обеспечивает управление движением и точное позиционирование створок.
  • Способ управления
    • При получении сигнала от СКУД,  кнопки выхода или выносного пульта НЗ турникет открывает створки. В варианте НО створки турникета остаются открытыми и не препятствуют проходу.
    • При попытке несанкционированного прохода (не прочитана карта, проход в противоположном направлении и пр.) НЗ турникет остается заблокированным, а НО турникет закроет створки. При этом будет включена тревога.
    • Контроль прохода осуществляется 6 инфракрасными датчиками у НЗ турникета и 14 датчиками у НО турникета
    • При отсутствии прохода в течении заданного времени (стандартно 8 сек), турникет возвращается в исходное состояние
  • Индикаторы прохода
    • Турникет может быть оснащен светодиодными 50мм пиктограммами прохода, встроенными в верхнюю крышку или фронтальные панели
    • Зеленый символ карты указывает на возможность авторизации
    • При правильной авторизации (чтение карты СКУД) или получении разрешающего сигнала с кнопки выхода или пульта, загорается зеленая стрелка, указывающая разрешенное направление прохода. При этом в обратном направлении горит красный запрещающий крест, говорящий о том, что турникет в настоящее время уже используется или блокирован.
  • Пропадание питания
    • Специальный встроенный механизм в случае пропадания основного питания автоматически открывает створки турникета (при отсутствии батареи резервного питания)
  • Пожарная тревога
    • Турникет оснащен дополнительным  входом типа "сухой контакт", который позволяет перевести его в аварийный режим работы
  • П­ропускная­ способность­ (приблизительные­ данные):
    • щелевой считыватели "вставного" типа  -  ­до 20­ проходов­ в­ минуту
    • щелевой считыватель магниных карт - до 30­ проходов ­в­ минуту
    • бесконтактный proximity или smart считыватель ­"hands ­free"­ - до 40 проходов ­в­ минуту

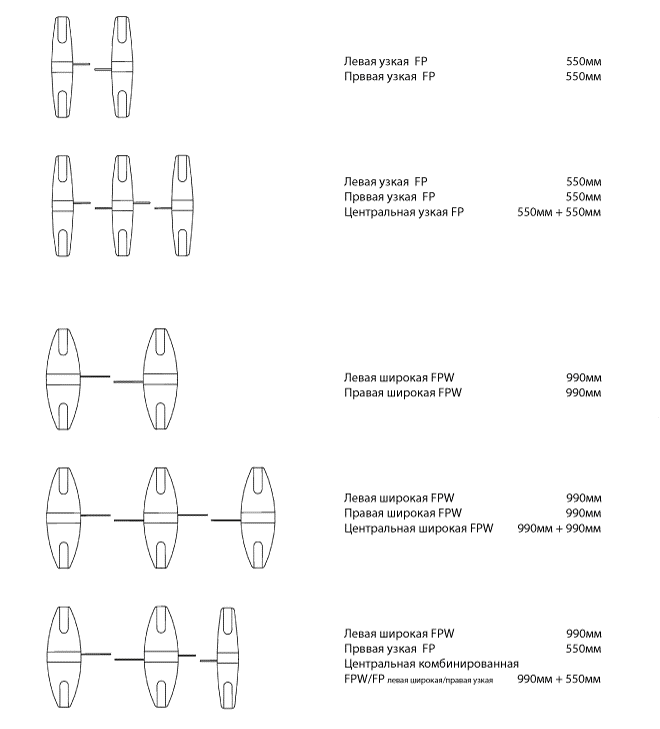

Посмотреть схему

Техническая спецификация

Питающее напряжение 115/230 Vac, 60/50 Гц
Потребление 345 VA (2 VA в режиме ожидания)
700 VA (46 VA в режиме ожидания) - с батареей питания
Температурный диапазон от +5 до +40° (при использовании внутри помещения)*
Влажность до 95% (без конденсата)
Длина корпуса (короткий турникет, режим работы НЗ) 1448 мм
Длина корпуса (длинный турникет, режим работы НО) 1932 мм
Ширина корпуса (узкий турникет FP) 300 мм
Ширина корпуса (широкий турникет FPW) 480 мм
Ширина прохода (узкий FP) 550 мм
Ширина прохода (широкий FPW) 900 мм
Высота корпуса 950 мм
Высота створок 1200 мм или 1800 мм
Степень защиты IP20
Цикл безотказной работы (MCBF) для НО/НЗ 3'000'000/2'000'000

  *По желанию заказчика изготавливается вариант для работы на улице
