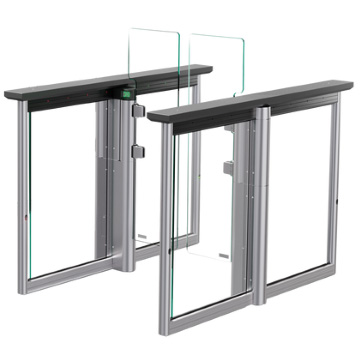

SpeedStile FLS

Турникеты с узким корпусом и распашными створками и цельной верхней крышкой из технополимера, для ограничения и контроля прохода в двух направлениях

О товаре
Характерные особенности
Схема
Спецификация
Галерея

Применение

Турникеты с распашными створками SpeedStile FLS отличаются корпусом шириной 12 см с центральной секцией из 10 мм закаленного стекла.
Благодаря узкому и практически полностью прозрачному корпусу турникет выглядит эстетично и снижается эффект барьера. Компактные габаритные размеры позволяют организовать автоматизированную проходную в условиях очень ограниченного пространства.

Модификации

Турникеты представлены в трех вариантах исполнения:

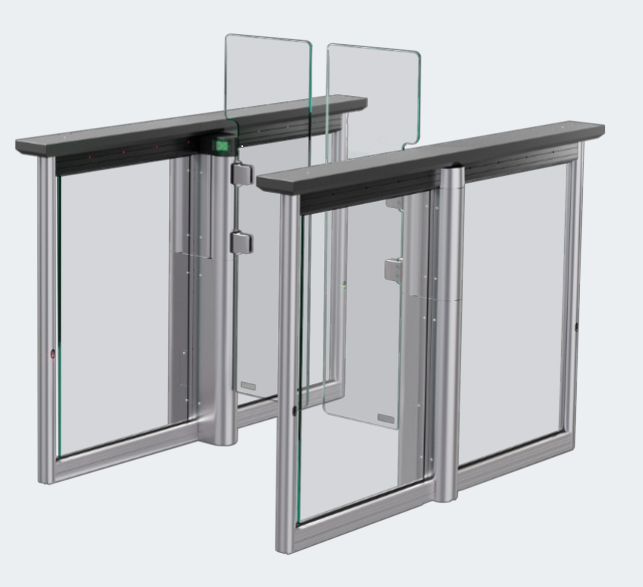

  • SpeedStile FLS BA – турникеты с распашными створками и прямоугольной верхней крышкой из черного технополимера с цветным/текстурированным верхним покрытием (опционально)
    SpeedStile FLS BA турникет Gunnebo

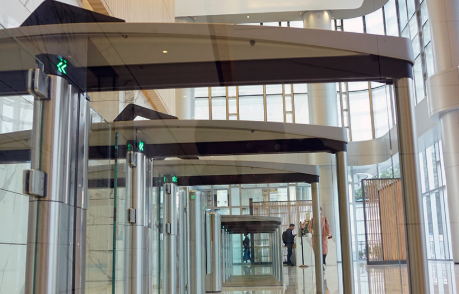

  • SpeedStile FLS EV – турникеты с распашными створками и скругленной верхней крышкой из черного технополимера, CordianR с цветным/текстурированным верхним покрытием (опционально)
    SpeedStile FLS EV турникет Gunnebo
  • SpeedStile FLS DS series – турникеты с распашными створками и дизайнерской верхней крышкой из технополимера с алюминиевым покрытием серого цвета. Возможно дополнительное верхнее цветное покрытие (опционально)
    SpeedStile FLS DS турникет Gunnebo

Ширина прохода

Возможны разные варианты ширины контролируемого прохода: стандартный проход – 600 мм (для FLS DS – 550 мм) и широкий проход – 900 мм.
Стандартной ширины достаточно, чтобы обеспечить проход людей даже с крупногабаритными грузами. Широкий проход предназначен для более комфортного доступа, а также для проезда инвалидов-колясочников (в том числе и с сопровождающим), для прохода с детьми и провоза детских колясок.

Режимы работы

Все модели турникетов серии FLS могут работать в нормально открытом или нормально закрытом режиме.
  • Нормально открытый режим (Normally Open – NO) – режим, в котором турникет открыт в период ожидания и закрывается только при попытке несанкционированного прохода
  • Нормально закрытый режим (Normally Closed – NC) – режим, при котором турникет находится в закрытом состоянии до тех пор, пока не поступит сигнал о разрешении прохода
Каждый из режимов имеет свои достоинства и недостатки. Нормально открытый (NO) режим отличается низким энергопотреблением. Нормально закрытый (NС) режим обеспечивает более высокий уровень безопасности и сводит к минимуму риск несанкционированного прохода, но при этом повышается уровень энергопотребления и скорость износа оборудования.

Створки

Преграждающие элементы (створки) турникетов SpeedStile FLS могут быть выполнены из закаленного противоударного стекла толщиной 10 мм или из прозрачного акрила (опция). Поворотный механизм (ротор) обеспечивает вращение створки на 90°. При получении управляющего сигнала механизм приходит в движение, и створки открываются (у NC модели турникета) или закрываются (у NO модели). При этом левая и правая створки турникета представляют собой два отдельных элемента (моторизованные калитки), работающие синхронно.

Дополнительные опции:

  • Нанесение на верхнюю крышку дополнительного покрытия различных цветов и текстур
  • Светодиодные индикаторы прохода
  • Встроенный считыватель
  • Источник бесперебойного питания
  • Встроенные интерфейсы RS 232, RS 485
  • Кнопка выхода
  • Выносной пульт управления

  • Тип блокирующего элемента – распашные створки из 10 мм закаленного стекла или акрила на поворотном роторе (90°)
  • Cветодиодная пиктограмма в крышке с местом для установки считывателя, с одной или 2-х сторон (опция)
  • Материалы
    • Крышка – технополимер, опционально – верхнее цветное или текстурированное покрытие
    • Фронтальные панели – 304 зернистая нержавеющая сталь (опция – панель со слотом под считыватель / световой индикатор / кнопку выхода)
    • Рама турникета – 304 зернистая нержавеющая сталь
    • Ротор – 304 зернистая нержавеющая сталь
    • Внутренняя перегородка в раме – 10 мм закаленное стекло
    • Створки – 10 мм закаленное стекло или прозрачный акрил
  • Режимы работы:
    • NC – Нормально закрытый режим
    • NO – Нормально открытый режим
  • Привод – моторизованный
    • С помощью мотора постоянного тока створки, закрепленные на роторе турникета, поворачиваются параллельно корпусу, освобождая проход, или наоборот – блокируют его. Микропроцессорный блок обеспечивает управление движением и точное позиционирование створок.
  • Способ управления
    • При получении сигнала от СКУД,  кнопки выхода или выносного пульта NC турникет открывает створки. В варианте NO створки турникета остаются открытыми и не препятствуют проходу при корректной авторизации.
    • При попытке несанкционированного прохода (не прочитана карта, проход в противоположном направлении и пр.) будет включена тревога.
    • Контроль прохода осуществляется 10 инфракрасными датчиками
  • Индикаторы прохода
    • Турникет может быть оснащен светодиодными 50 мм пиктограммами прохода, встроенными в верхнюю крышку или фронтальные панели
    • Зеленый символ карты указывает на возможность авторизации
    • При правильной авторизации (чтение карты СКУД) или получении разрешающего сигнала с кнопки выхода или пульта, загорается зеленая стрелка,  указывающая разрешенное направление прохода. При этом в обратном направлении горит красный запрещающий крест, говорящий о том, что турникет в настоящее время уже используется или блокирован.
  • Пропадание питания
    • Встроенный механизм разблокировки ротора в случае пропадания основного питания позволяет открыть створки вручную, просто толкнув их. Установка батареи аварийного питания (опция) позволяет автоматически открыть створки при пропадании основного питания.
  • Пожарная тревога
    • Турникет оснащен дополнительным входом типа "сухой контакт", который позволяет перевести его в аварийный режим работы
  • Пропускная способность (приблизительные данные):
    • щелевой считыватель "вставного" типа  – до 20 проходов в минуту
    • щелевой считыватель магнитных карт – до 25 проходов в минуту
    • бесконтактный proximity или smart считыватель "hands free" – до 40 проходов в минуту
Схема турникета SpeedStile FLS Gunnebo

Техническая спецификация

FLS BA & EV FLS DS series
Питающее напряжение
230 VAC, 50 Hz – стандартно
115 VAC, 60 Hz – по запросу
Потребление
120 VA в процессе работы,
20 VА в режиме ожидания
Температурный диапазон от +5 до +40°С (при использовании внутри помещения)
Влажность до 95% (без конденсата)
Длина корпуса

1200 мм
1400 мм
1800 мм
1800 мм
Ширина

120 мм
Ширина прохода:
Узкий
Широкий

600 мм
900 мм

550 мм
900 мм
Высота корпуса940 мм965 мм
Степень защиты IP20
Циклов безотказной работы (MCBF) для NO/NC 5'000'000 / 4'000'000

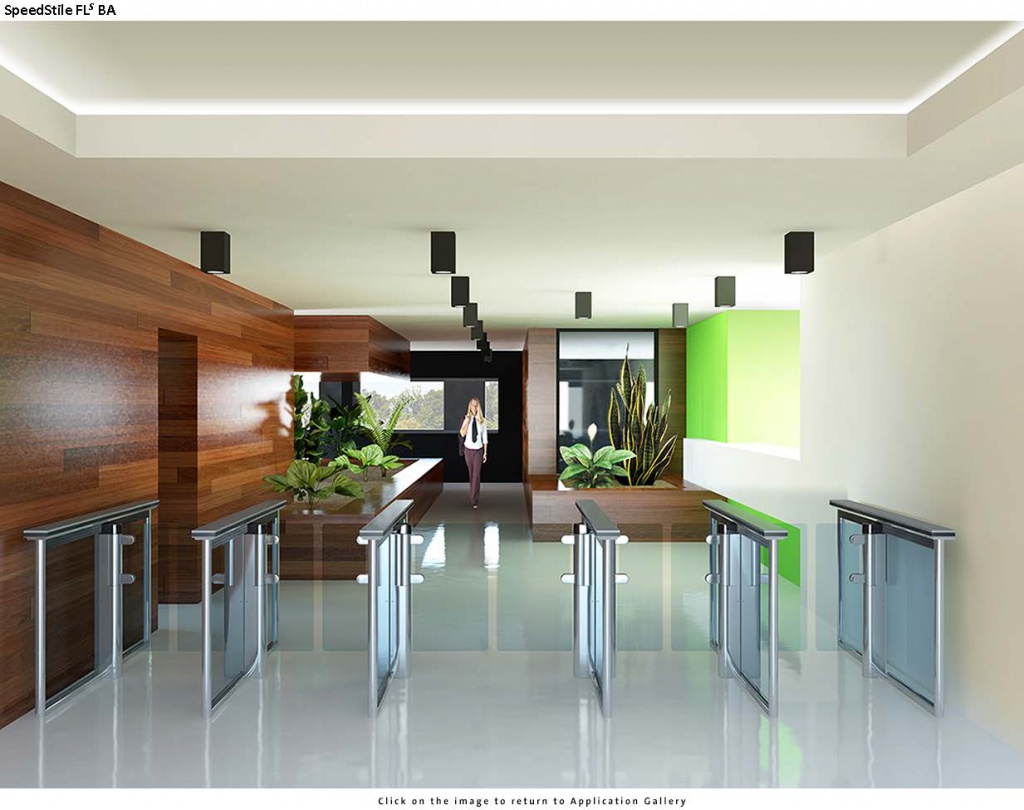

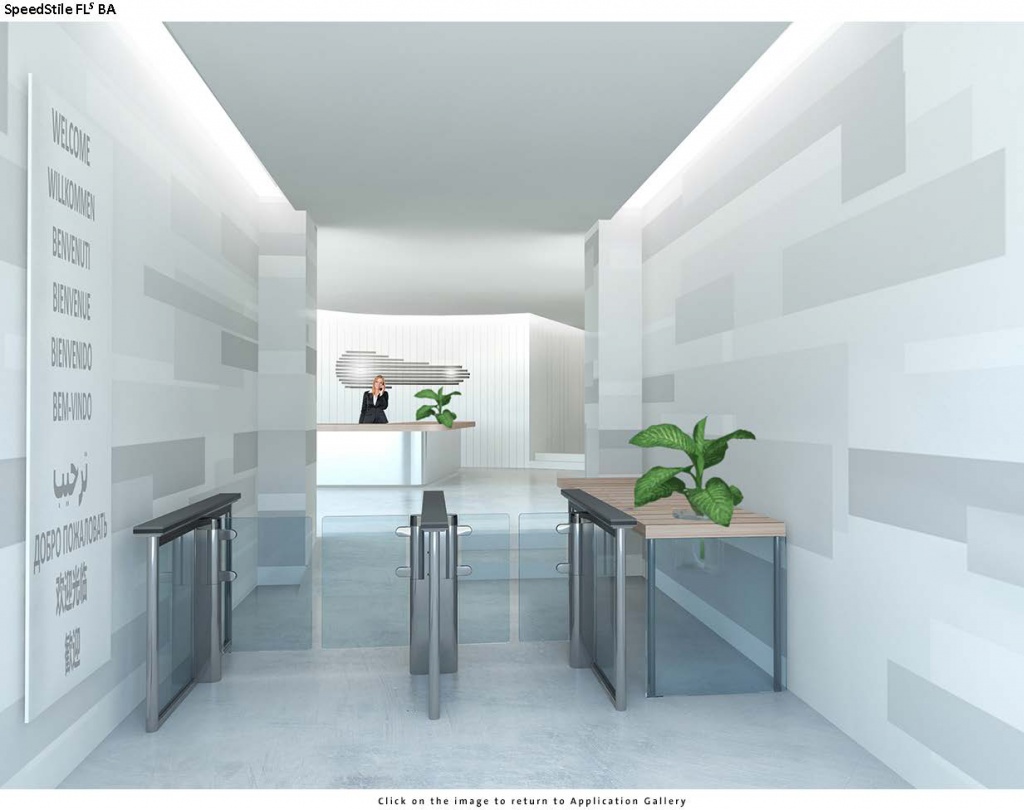

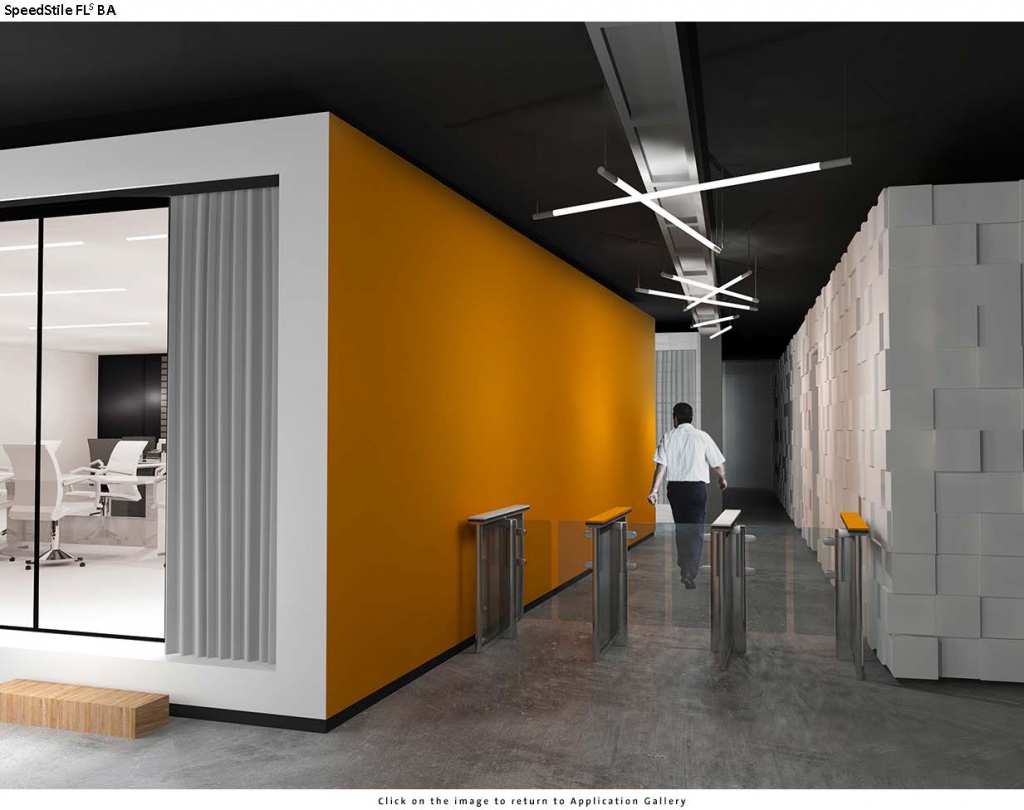

Турникеты Gunnebo SpeedStile FLS BA

Турникет SpeedStile FLS BA  от компании GunneboТурникет SpeedStile FLS BAТурникет SpeedStile FLS BA

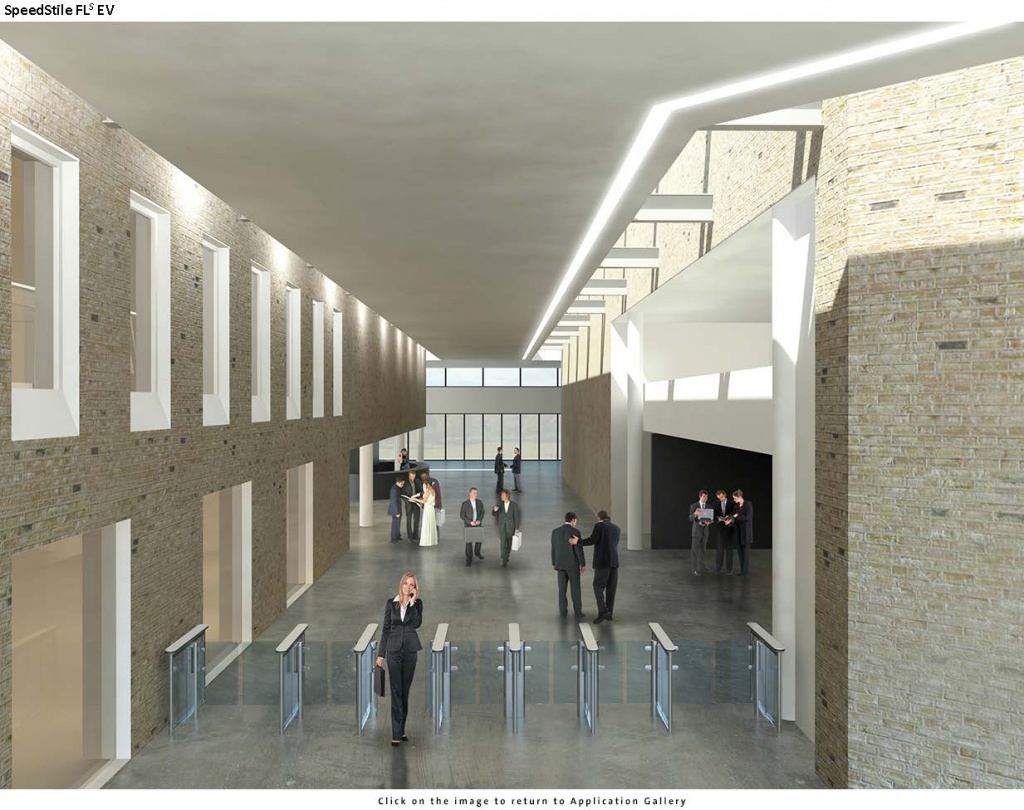

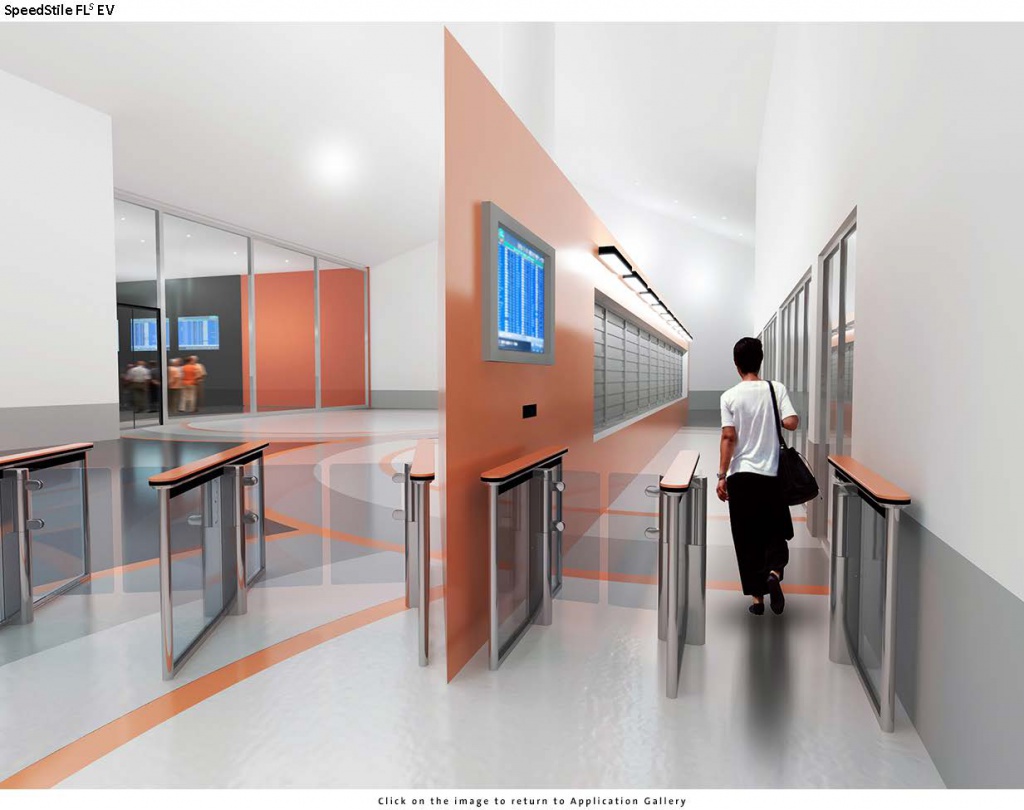

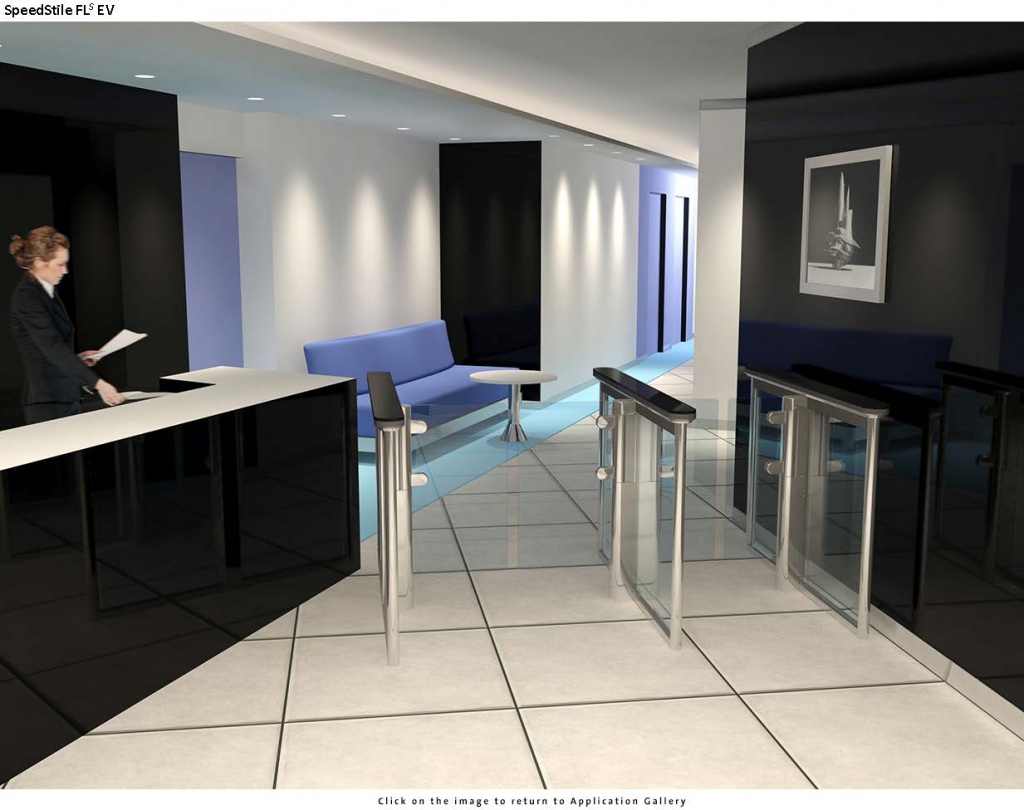

Турникеты Gunnebo SpeedStile FLS EV

Автоматизированная проходная SpeedStile FLS EVПроходная SpeedStile FLS EVТурникет SpeedStile FLS EV

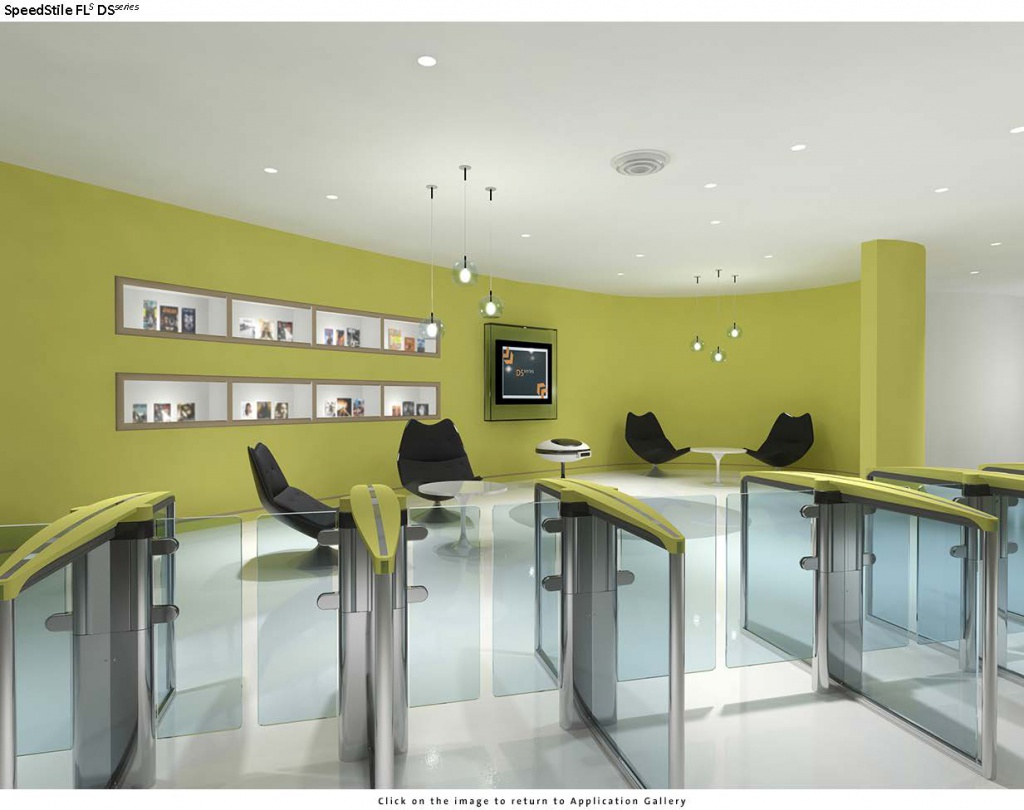

Турникеты Gunnebo SpeedStile FLS DS

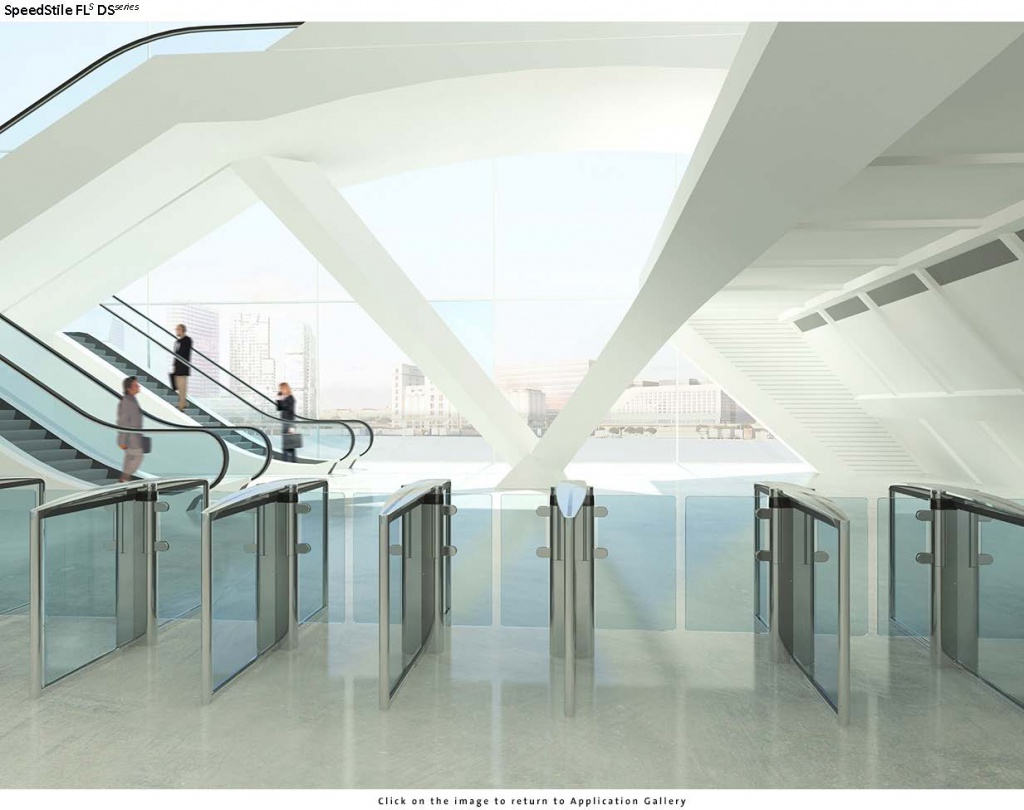

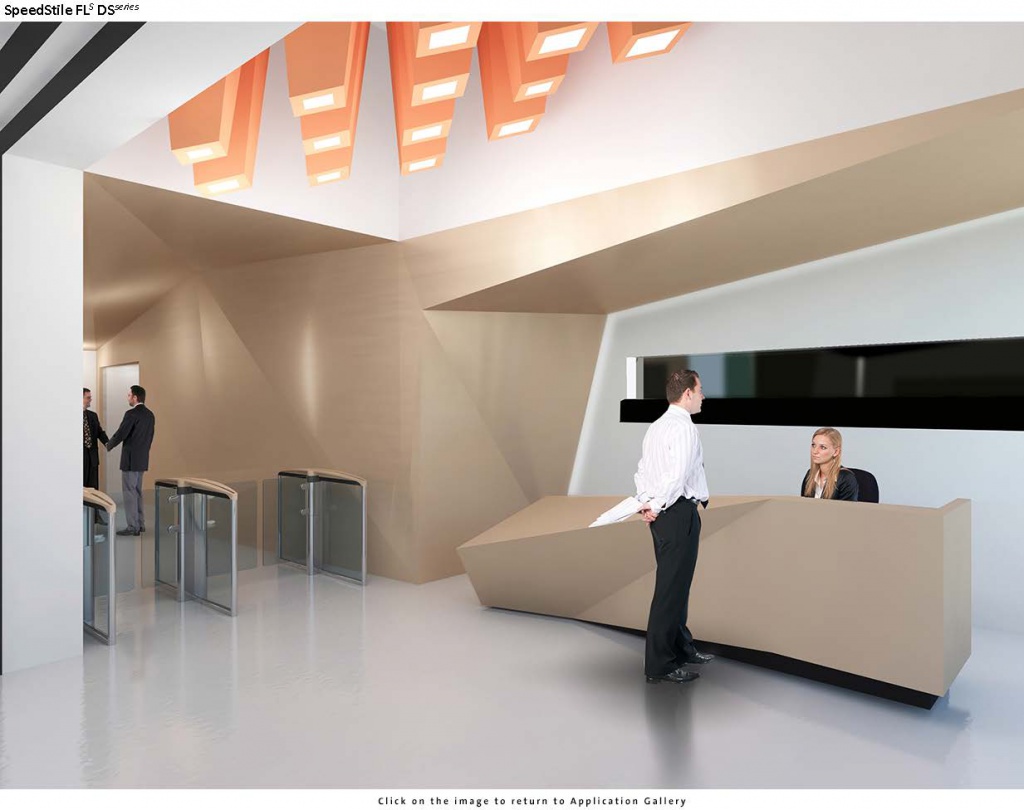

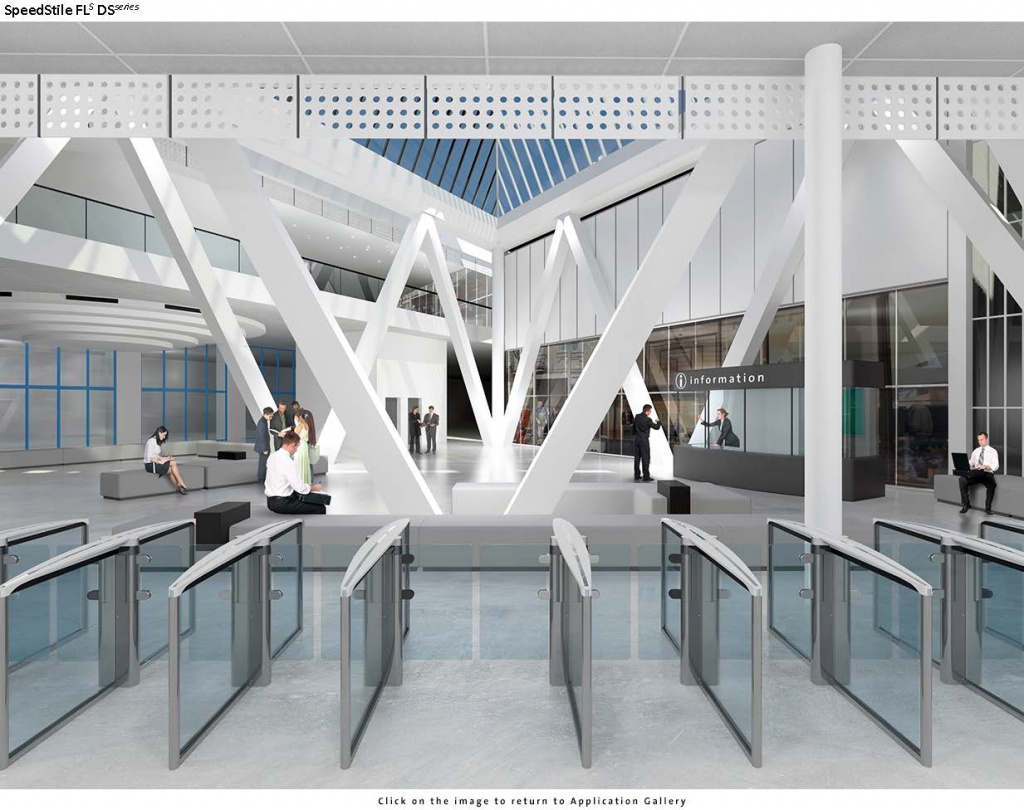

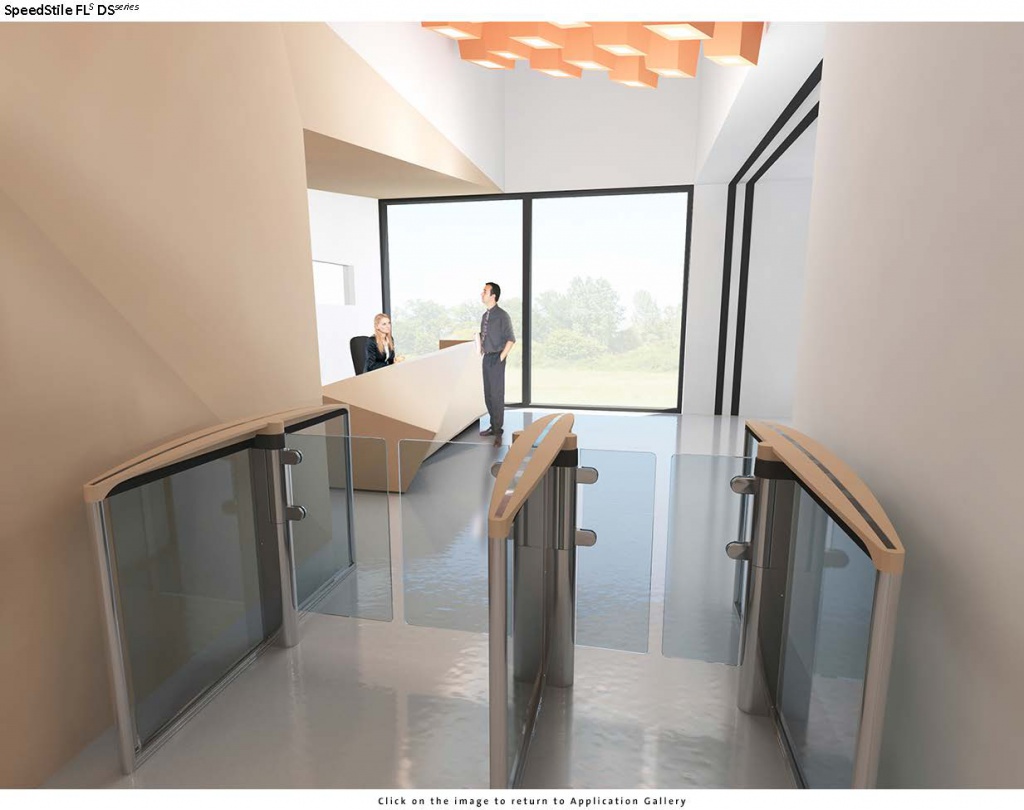

Турникет SpeedStile FLS DS от компании GunneboПроходная SpeedStile FLS DSSpeedStile FLS DS
Автоматизированная проходная SpeedStile FLS DSТурникет SpeedStile FLS DS
