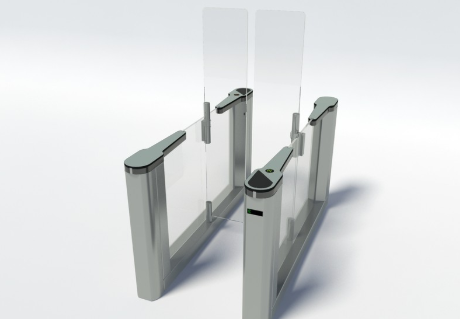

SpeedStile FL

Турникеты с распашными створками для прохода в двух направлениях, с верхней крышкой из анодированного алюминия

pdf Скачать описание в формате PDF
SpeedStile FL

Товар применяется в решениях:
Автоматизированная проходная SpeedStile FL
О товаре
Характерные особенности
Схема
Спецификация
Галерея

Применение

Турникеты с распашными створками SpeedStile FL предназначены для ограничения прохода людей внутри помещения. Узкий корпус с прозрачными конструктивными элементами позволяет организовать точку контроля доступа в условиях ограниченного пространства, а благодаря различным опциям и вариантам исполнения вы можете подобрать комплектацию, идеально подходящую для конкретного объекта.

Модификации

Турникеты представлены в двух вариантах исполнения:

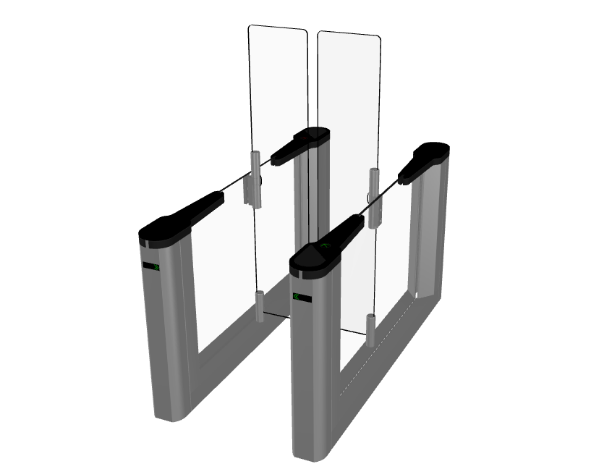

  • SpeedStile FL EV – турникеты с распашными створками и верхней крышкой из анодированного алюминия черного цвета

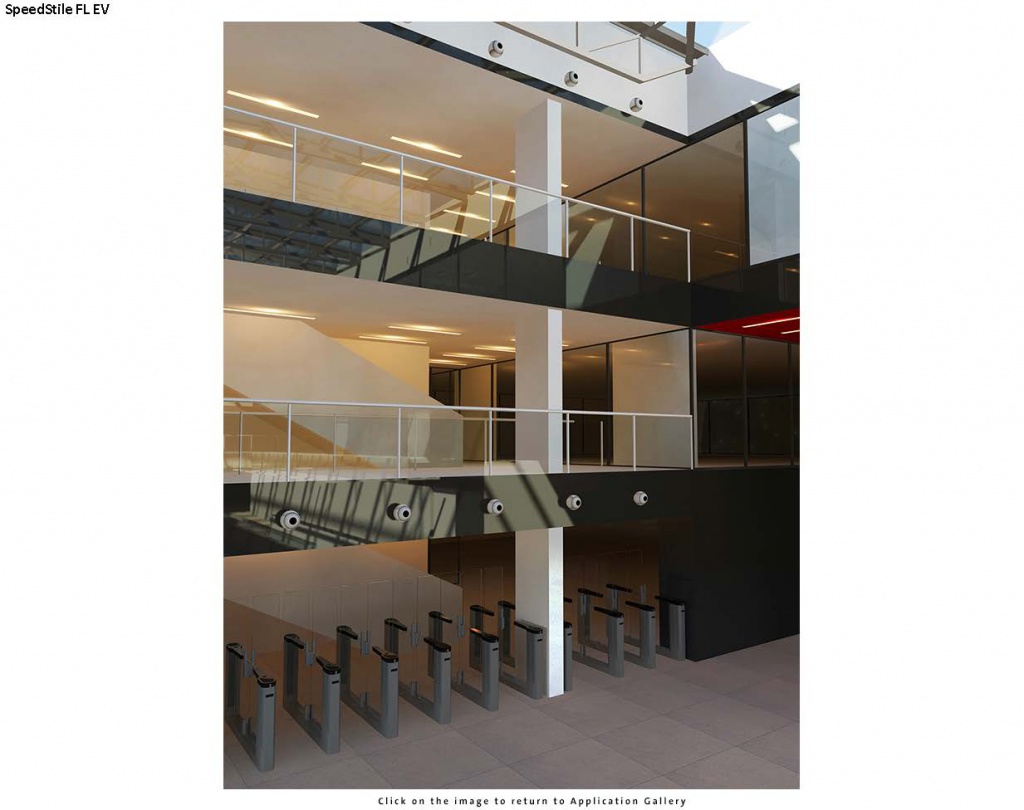

    SpeedStile FL EV

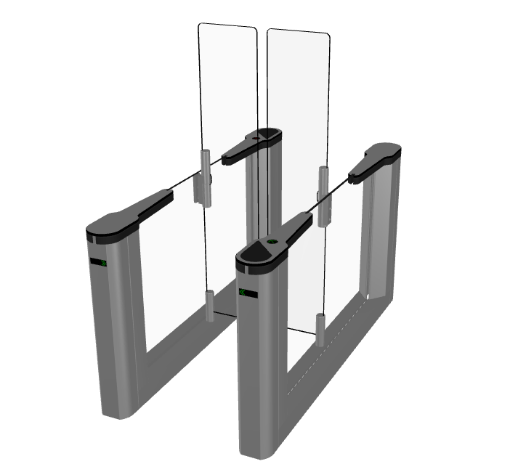

  • SpeedStile FL BA – турникеты с распашными створками и верхней крышкой из анодированного алюминия серебристого цвета
    SpeedStile FL BA
Возможно исполнение верхней крышки в других цветах (опционально).

Ширина прохода

Возможны разные варианты ширины контролируемого прохода: стандартный проход – 600 мм и широкий проход – 900 мм.
Стандартной ширины достаточно, чтобы обеспечить проход людей даже с крупногабаритными грузами. Широкий проход предназначен для более комфортного доступа, а также для проезда инвалидов-колясочников (в том числе и с сопровождающим), для прохода с детьми и провоза детских колясок.

Режимы работы

Все модели турникетов серии FL могут работать в нормально открытом или нормально закрытом режиме.
  • Нормально открытый режим (Normally Open – NO) – режим, в котором турникет открыт в период ожидания и закрывается только при попытке несанкционированного прохода
  • Нормально закрытый режим (Normally Closed – NC) – режим, при котором турникет находится в закрытом состоянии до тех пор, пока не поступит сигнал о разрешении прохода
Каждый из режимов имеет свои достоинства и недостатки. Нормально открытый (NO) режим отличается низким энергопотреблением. Нормально закрытый (NС) режим обеспечивает более высокий уровень безопасности и сводит к минимуму риск несанкционированного прохода, но при этом повышается уровень энергопотребления и скорость износа оборудования.

Створки

Преграждающие элементы (створки) турникетов SpeedStile FL выполнены из закаленного противоударного стекла толщиной 10 мм. Поворотный механизм (ротор) обеспечивает вращение створки на 90°. При получении управляющего сигнала механизм приходит в движение, и створки открываются (у NC модели турникета) или закрываются (у NO модели). При этом левая и правая створки турникета представляют собой два отдельных элемента (моторизованные калитки), работающие синхронно.

Возможны 3 варианта высоты створок: 1 м, 1.2 м или 1.8 м.

Дополнительные опции

  •  Окрашивание верхней крышки в различные цвета по выбору заказчика (для модели FL BA)
  •  Светодиодные индикаторы прохода
  •  Встроенный считыватель
  •  Источник бесперебойного питания
  •  Встроенные интерфейсы RS 232, RS 485
  •  Кнопка выхода
  •  Выносной пульт управления

  • Тип блокирующего элемента – распашные створки из 10 мм закаленного стекла на поворотном роторе (90°), высота 1 м, 1.2 м или 1.8 м
  • Cветодиодная пиктограмма в крышке с местом для установки считывателя, с одной или 2-х сторон (опция)
  • Материалы
    • Крышка – анодированный алюминий
    • Фронтальные панели  – 304 зернистая нержавеющая сталь (опция – панель со слотом под считыватель / световой индикатор / кнопку выхода)
    • Рама турникета – 304 зернистая нержавеющая сталь
    • Ротор – 304 зернистая нержавеющая сталь
    • Внутренняя перегородка в раме – 10 мм закаленное стекло
    • Створки – 10 мм закаленное стекло
  • Режимы работы:
    • NC – Нормально закрытый режим
    • NO – Нормально открытый режим
  • Привод – моторизованный
    • С помощью мотора постоянного тока створки, закрепленные на роторе турникета, поворачиваются параллельно корпусу, освобождая проход, или наоборот – блокируют его. Микропроцессорный блок обеспечивает управление движением и точное позиционирование створок.
  • Способ управления
    • При получении сигнала от СКУД,  кнопки выхода или выносного пульта NC турникет открывает створки. В варианте NO створки турникета остаются открытыми и не препятствуют проходу при корректной авторизации.
    • При попытке несанкционированного прохода (не прочитана карта, проход в противоположном направлении и пр.) будет включена тревога.
    • Контроль прохода осуществляется 10 инфракрасными датчиками
  • Индикаторы прохода

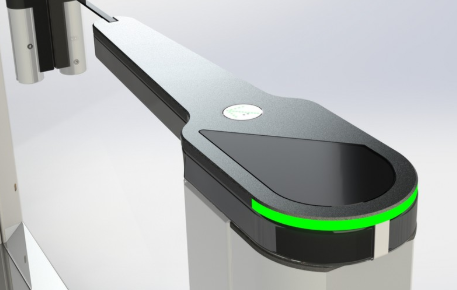

    • Турникет может быть оснащен светодиодными 50 мм пиктограммами прохода, встроенными в верхнюю крышку или фронтальные панели
    • Зеленый символ карты указывает на возможность авторизации
    • При правильной авторизации (чтение карты СКУД) или получении разрешающего сигнала с кнопки выхода или пульта, загорается зеленая стрелка,  указывающая разрешенное направление прохода. При этом в обратном направлении горит красный запрещающий крест, говорящий о том, что турникет в настоящее время уже используется или блокирован.
  • Пропадание питания
    • Встроенный механизм разблокировки ротора в случае пропадания основного питания позволяет открыть створки вручную, просто толкнув их. Установка батареи аварийного питания (опция) позволяет автоматически открыть створки при пропадании основного питания.
  • Пожарная тревога
    • Турникет оснащен дополнительным входом типа "сухой контакт", который позволяет перевести его в аварийный режим работы
  • Пропускная способность (приблизительные данные):
    • щелевой считыватель "вставного" типа  – до 20 проходов в минуту
    • щелевой считыватель магнитных карт – до 25 проходов в минуту
    • бесконтактный proximity или smart считыватель "hands free" – до 40 проходов в минуту

Типы секций для организации одного или нескольких проходов:

Посмотреть схему

Техническая спецификация

Питающее напряжение 115/230 VAC, 60/50 Гц
Потребление 300 VA (120 VA в режиме ожидания)
Температурный диапазон от +5 до +40°С (при использовании внутри помещения)
Влажность до 95% (без конденсата)
Длина


1925 мм

Ширина


170 мм

Ширина прохода:
Узкий
Широкий

600 мм
900 мм
Высота корпуса 1000 мм

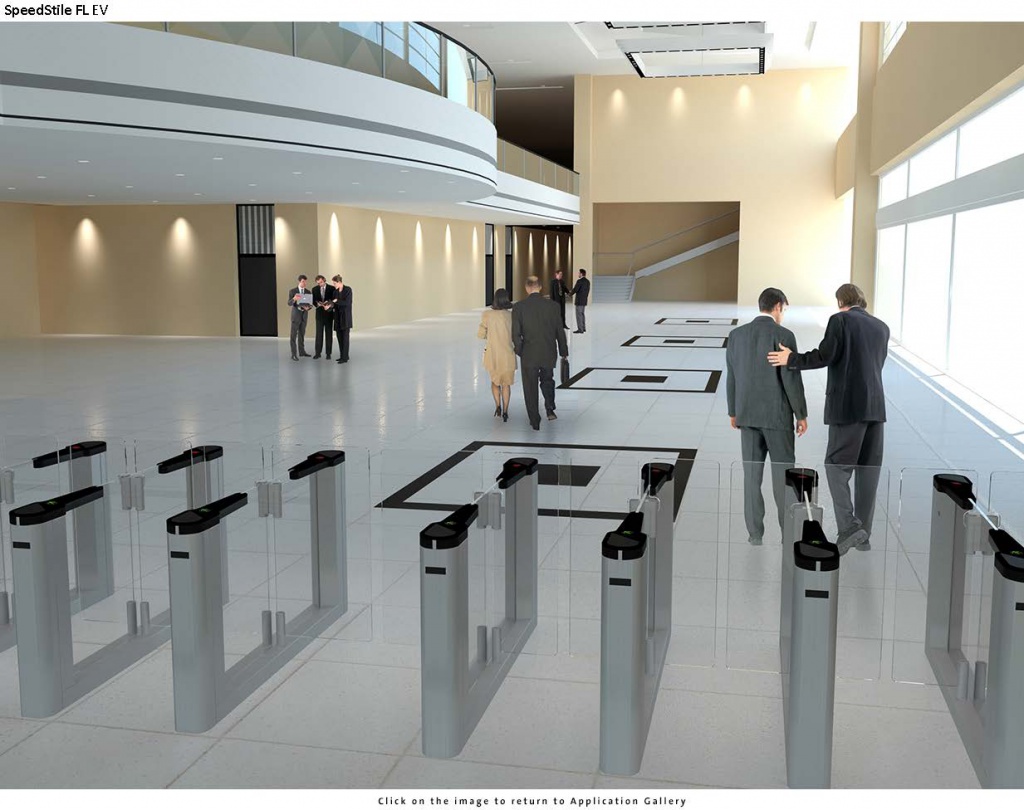

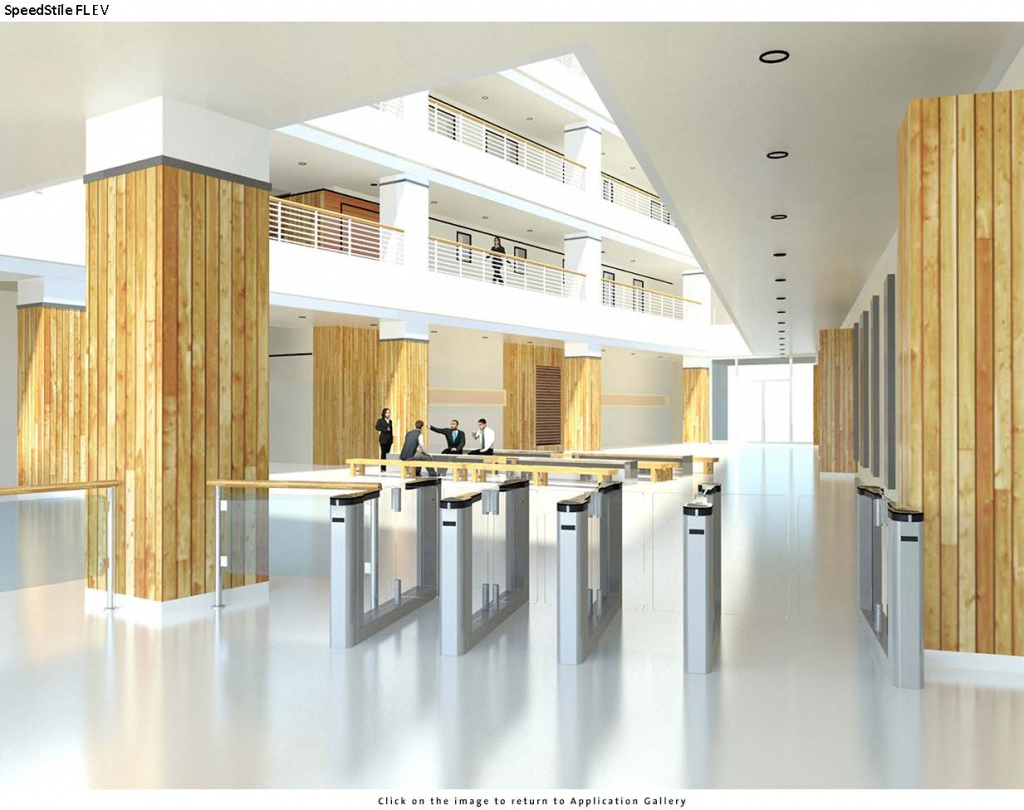

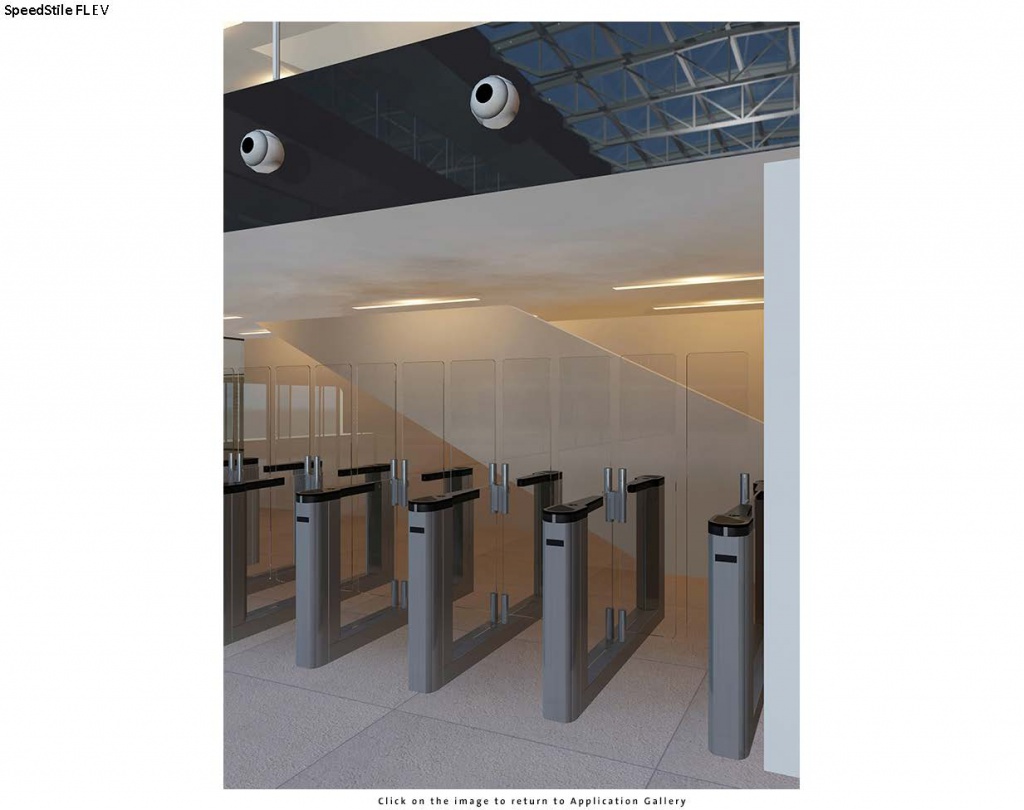

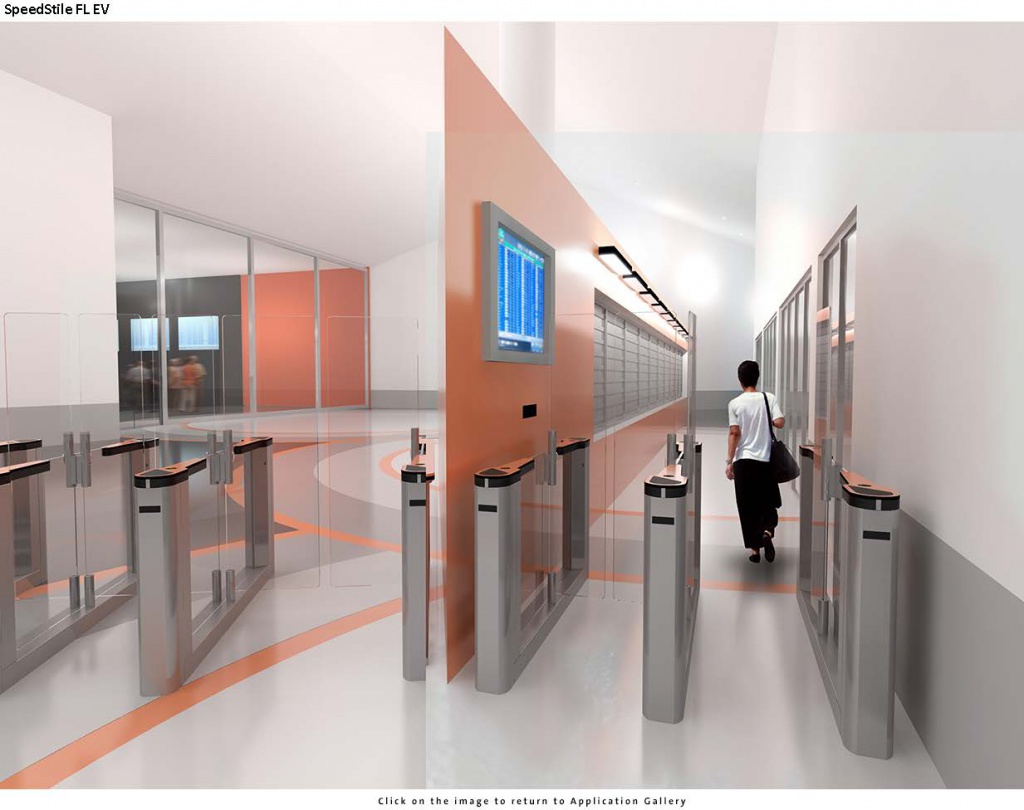

Турникеты Gunnebo SpeedStile FL EV

Турникет SpeedStile FL EVТурникеты с распашными створками SpeedStile FL EVТурникет SpeedStile FL EV

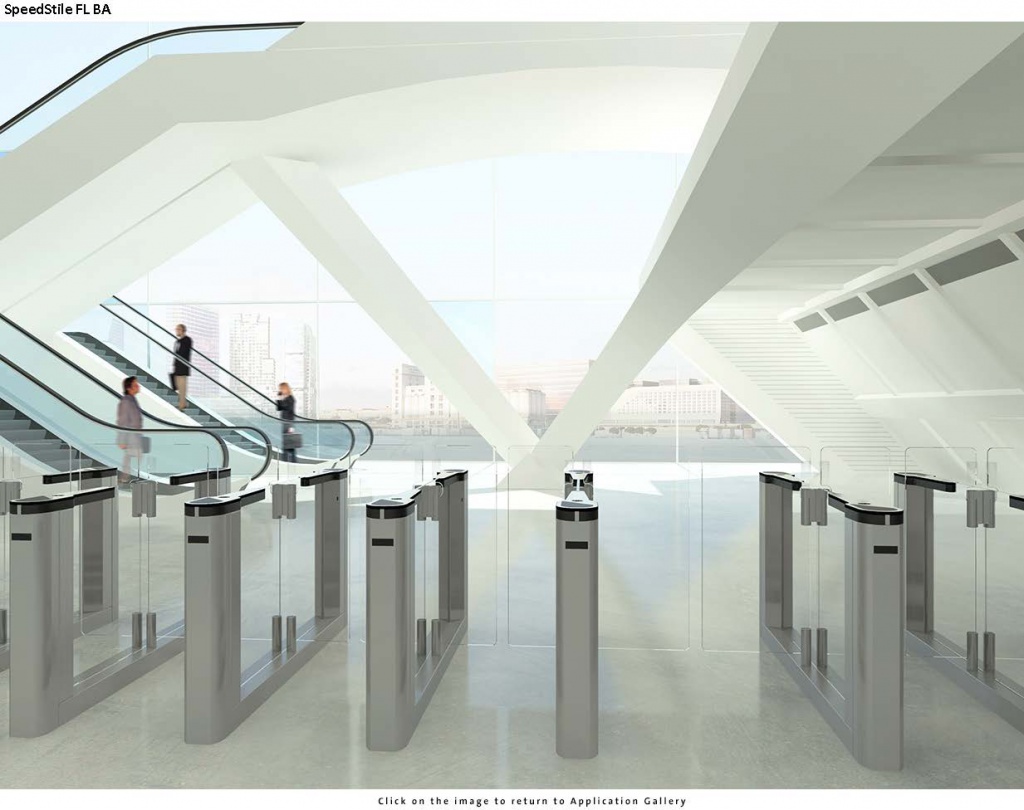

Турникеты Gunnebo SpeedStile FL BA

Проходная SpeedStile FL EV GunneboАвтоматизированная проходная SpeedStile FL BA от компании GunneboТурникеты SpeedStile FL EV
