SpeedStile BP EV и BPW EV

Это элитные модели SpeedStile, в которых используется в основном нержавеющая сталь, мрамор и гранит. Автоматизированные проходные на основе турникетов BP (Bi-Parting) с треугольными выдвижными створками обеспечивают высокую скорость и контроль прохода в двух направлениях в местах с большим пассажиропотоком.


pdf Скачать описание в формате PDF
SpeedStile BP EV и BPW EV

Товар применяется в решениях:
Автоматизированная проходная SpeedStile BP/BPW
О товаре
Характерные особенности
Схема
Спецификация

Это элитные модели SpeedStile, в которых используется в основном нержавеющая сталь, мрамор и гранит. Своим видом они подчеркивают высокий статус объекта, на котором установлены. Автоматизированные проходные на основе турникетов BP (Bi-Parting) с треугольными выдвижными створками обеспечивают высокую скорость и контроль прохода в двух направлениях в местах с большим пассажиропотоком. SpeedStile BP это модель турникета с проходом 550мм, а SpeedStile BPW (Bi-Parting Wide) - модель с широким проходом 900мм. Турникеты BP EV и BPW EV выпускаются в 2-х вариантах длинны корпуса (длинный и короткий), от этого зависит режим работы проходной – НО (нормально открытый) или НЗ (нормально закрытый).

Режимы

Модель с коротким корпусом работает только в нормально закрытом режиме, а модель с длинным корпусом только в нормально открытом режиме. В нормально открытом режиме проход изначально открыт, и турникет блокирует его только в случае попытки неавторизованного прохода, или прохода "в хвост". Такое решение увеличивает количество циклов работы турникета на отказ – MCBF (Mean Cycles Before Failure) . При работе в нормально закрытом  режиме проход будет открыт только после правильной авторизации - получения сигнала на открытие от СКУД, нажатии кнопки на пульте управления или кнопки выхода на самом турникете. Если неавторизированный человек пытается пройти следом за Вами, или пробует пройти навстречу, то система с помощью встроенных инфракрасных датчиков обнаруживает несанкционированный проход и активирует встроенную сигнализацию. В короткой версии турникета (нормально закрытый режим) используется 6 инфракрасных датчиков прохода, а в длинной (нормально открытый) – 14.
Турникеты с коротким корпусом, работающие в нормально закрытом режиме, обеспечивают более высокий уровень безопасности, но при этом работают в более интенсивном режиме. Количество циклов безотказной работы (MCBF) для данных моделей – до 2'000'000. Турникет с длинным корпусом (нормально открытый режим) снимает проблему негативного восприятия закрытого прохода и имеет лучший показатель циклов безотказной работы (MCBF) – до 3'000'000. Данная модель также оснащается большим количеством инфракрасных датчиков безопасности, чем укороченная. Для ограниченных в пространстве проходных лучше будет использовать модели SpeedStile BP EV с коротким корпусом (short) и узким проходом (550мм), поскольку она имеет меньшие габариты как по ширине, так и по длине.

Корпус

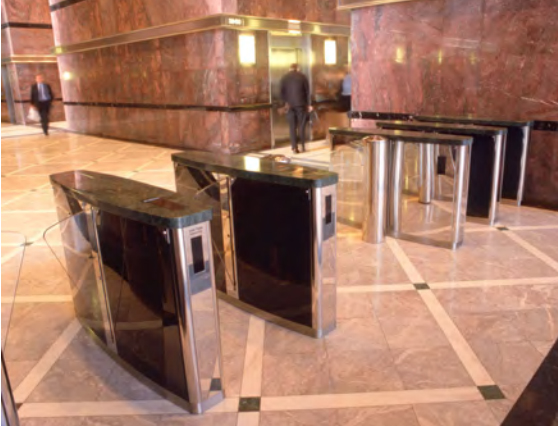

Эргономичный корпус турникетов  BP EV и BPW EV имеет модульную конструкцию в виде силовой рамы с внешними навесными панелями. Основной материал корпуса – нержавеющая сталь, из нее изготавливается верхняя крышка и фронтальные панели в виде навесных элементов. Для боковых панелей заказчик может выбрать два варианта панелей: противоударное стекло (8,3 мм) или нержавеющая сталь. Поскольку это элитная модель, крышки турникетов могут быть выполнены по желанию заказчика не только из нержавеющей стали, но и из мрамора или гранита.
Выбор таких серьезных материалов корпуса позволяет одновременно подчеркнуть высокий статус заказчика, учесть особенности дизайна, а также стиль интерьера его проходной. Не менее важным является то, что при этом обеспечивается высокая безопасность и комфорт. Верхняя крышка из нержавеющей стали, мрамора или гранита, может иметь готовые слоты для установки считывателей СКУД (под стекло), а также светодиодные дисплеи с пиктограммами. Аналогичные опции есть и для фронтальных панелей. Какой вариант индикации и установки считывателей предпочтительнее, решает заказчик.

Створки

В турникетах BP EV и BPW EV створки выполнены в виде 15 мм акрилового стекла треугольной формы, убирающегося в корпус с помощью моторизованного привода. Из особенностей можно еще упомянуть о верхней крышке, состоящей из одной части (в отличие от моделей SpeedStile BP MF и BPW MF, где крышка состоит из двух отдельных элементов).

Модификации турникетов SpeedStile BP/BPW EV:

BP     (Bi-Parting) – стандартный узкий проход 550мм c треугольными створками
BPW  (Bi-Parting Wide) - широкий проход 900мм c треугольными створками
N/C    (Normally Closed) - НЗ турникет, только стандартный короткий корпус
N/O   (Normally Open) – НО турникет, только длинный корпус

Дополнительные опции:

  • Альтернативные материалы отделки
  • Светодиодные индикаторы прохода
  • Встроенный интерфейс RS-485
  • COMR1 интерфейс
  • Встроенные считыватели
  • Батарея бесперебойного питания
  • Кнопка выхода
  • Выносной пульт управления
  • Тип блокирующего элемента - створки из 15мм акрилового стекла, убирающиеся в корпус
  • 50мм светодиодная пиктограмма в крышке (зеленая стрелка, красный крест, зеленая карта)
  • Материалы
    • Крышка - 304 зернистая нержавеющая сталь (опции: гранитная или мраморная крышка, светодиодная пиктограмма и/или слот под считыватель)
    • Фронтальные панели - 304 зернистая нержавеющая сталь (опции: слот под считыватель или светодиодный индикатор прохода)
    • Боковые панели - 304 зернистая нержавеющая сталь или 8,3мм противоударное стекло - триплекс
    • Каркас турникета - окрашенная сталь
    • Основание - 304 зернистая нержавеющая сталь
    • Створки - 15мм акриловое стекло
  • Режимы работы: НЗ (стандартный короткий корпус) и НО (длинный корпус)
    • В режиме НО турникет всегда открыт и он будет закрыт при попытке неавторизованного прохода или попытке прохода "в хвост".
    • В режиме НЗ турникет всегда закрыт, и откроется только в случае правильной авторизации, подаче управляющего сигнала с выносного пульта или кнопки выхода.
  • Привод - моторизованный
    • С помощью мотора постоянного тока створки убираются в корпус турникета, освобождая проход, или наоборот - блокируют его. Микропроцессорный блок обеспечивает управление движением и точное позиционирование створок.
  • Способ управления
    • При получении сигнала от СКУД, кнопки выхода или выносного пульта НЗ турникет открывает створки. В варианте НО створки турникета остаются открытыми и не препятствуют проходу.
    • При попытке несанкционированного прохода (не прочитана карта, проход в противоположном направлении и пр.) НЗ турникет остается заблокированным, а НО турникет закроет створки. При этом будет включена тревога.
    • Контроль прохода осуществляется 6 инфракрасными датчиками у НЗ турникета и 14 датчиками у НО турникета
    • При отсутствии прохода в течении заданного времени (стандартно 8 сек), турникет возвращается в исходное состояние
  • Индикаторы прохода
    • Турникет может быть оснащен светодиодными 50мм пиктограммами прохода, встроенными в верхнюю крышку или фронтальные панели
    • Зеленый символ карты указывает на возможность авторизации
    • При правильной авторизации (чтение карты СКУД) или получении разрешающего сигнала с кнопки выхода или пульта, загорается зеленая стрелка, указывающая разрешенное направление прохода. При этом в обратном направлении горит красный запрещающий крест, говорящий о том, что турникет в настоящее время уже используется или блокирова
  • Пропадание питания
    • В случае пропадания основного питания створки остаются в том положении, в котором находились в тот момент времени (для турникетов SpeedStyle BP SS и SpeedStyle BPW SS)
  • Пожарная тревога
    • Турникет оснащен дополнительным  входом типа "сухой контакт", который позволяет перевести его в аварийный режим работы
  • Пропускная способность (приблизительные данные):
    • щелевые считыватели "вставного" типа - до 20 проходов в минуту
    • щелевой считыватель магниных карт - до 30 проходов в минуту
    • бесконтактный proximity или smart считыватель "hands free" - до 40 проходов в минуту

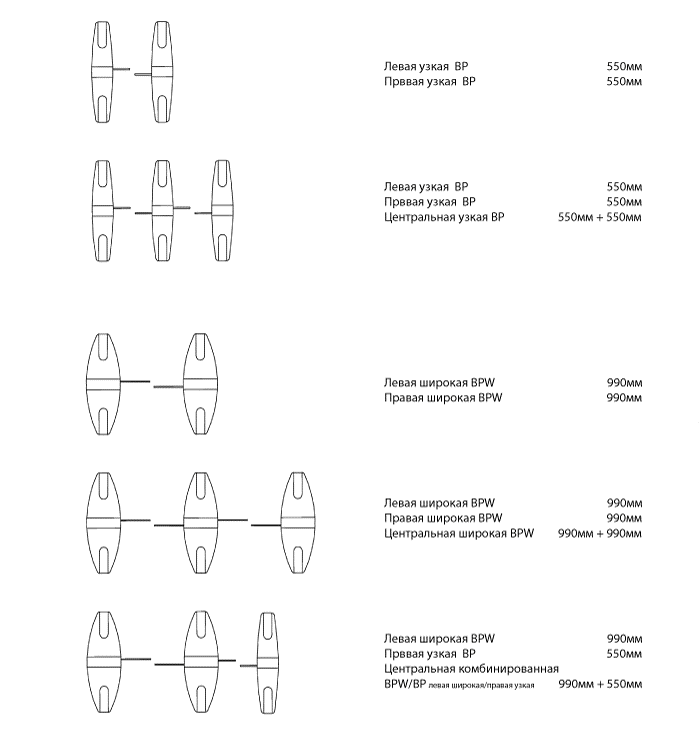

Посмотреть схему


Техническая спецификация

Питающее напряжение 115/230 Vac, 60/50 Гц
Потребление 300 VA (120 VA в режиме ожидания)
Температурный диапазон от +5 до +40°С (при использовании внутри помещения)
Влажность до 95% (без конденсата)
Длина корпуса:
Короткий (НЗ режим)
Длинный (НО режим)

1448 мм
1932 мм
Ширина корпуса:
Узкий
Широкий

300 мм
480 мм
Ширина прохода:
Узкий
Широкий

550 мм
900 мм
Высота корпуса 950 мм
Высота створок 900 мм
Степень защиты IP20
Цикл безотказной работы (MCBF) для НО/НЗ 3'000'000/2'000'000
