SpeedStile BP BA и BPW BA

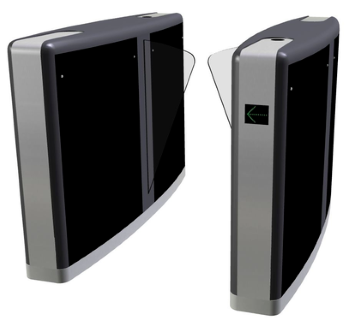

Автоматизированные проходные с треугольными выдвижными створками. SpeedStile BP это модель турникета с проходом 550мм, а SpeedStile BPW (Bi-Parting Wide) – модель с широким проходом 900мм. Турникеты серии BP выпускаются в 2-х вариантах длины корпуса (длинный и короткий), от этого зависит режим работы проходной – НО (нормально открытый) или НЗ (нормально закрытый).
pdf Скачать описание в формате PDF
SpeedStile BP BA и BPW BA

Товар применяется в решениях:
Автоматизированная проходная SpeedStile BP/BPW
О товаре
Характерные особенности
Схема
Спецификация

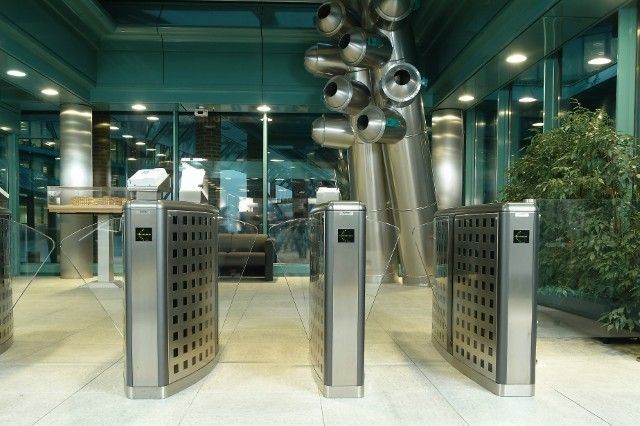

Автоматизированные проходные SpeedStile серии BP (Bi-Parting) на основе турникетов с треугольными выдвижными створками обеспечивают высокую скорость и контроль прохода в двух направлениях в местах с большим пассажиропотоком. SpeedStile BP это модель турникета с проходом 550мм, а SpeedStile BPW (Bi-Parting Wide) – модель с широким проходом 900мм. Турникеты серии BP выпускаются в 2-х вариантах длины корпуса (длинный и короткий), от этого зависит режим работы проходной – НО (нормально открытый) или НЗ (нормально закрытый).

Режимы

Модель с коротким корпусом работает только в нормально закрытом режиме, а модель с длинным корпусом только в нормально открытом режиме. В нормально открытом режиме проход изначально открыт, и турникет блокирует его только в случае попытки неавторизованного прохода, или прохода "в хвост". Такое решение увеличивает количество циклов работы турникета на отказ – MCBF (Mean Cycles Before Failure) . При работе в нормально закрытом режиме проход будет открыт только после правильной авторизации - получения сигнала на открытие от СКУД, нажатии кнопки на пульте управления или кнопки выхода на самом турникете. Если неавторизированный человек пытается пройти следом за Вами, или пробует пройти навстречу, то система с помощью встроенных инфракрасных датчиков обнаруживает несанкционированный проход и активирует встроенную сигнализацию. В короткой версии турникета (нормально закрытый режим) используется 6 инфракрасных датчиков прохода, а в длинной (нормально открытый) – 14.

Турникеты с коротким корпусом, работающие в нормально закрытом режиме, обеспечивают более высокий уровень безопасности, но при этом работают в более интенсивном режиме. Количество циклов безотказной работы (MCBF) для данных моделей – до 2'000'000. Для ограниченных в пространстве проходных лучше будет использовать модели SpeedStile BP BA с коротким корпусом и узким проходом (550мм), поскольку они имеет меньшие габариты как по ширине, так и по длине. Турникеты с длинным корпусом работают в нормально открытом режиме, при этом снимается проблема негативного восприятия закрытого прохода. Все модели в нормально открытом имеют более высокий показатель циклов безотказной работы (MCBF) – до 3'000'000, поскольку нет необходимости срабатывания створок при санкционированном проходе.

Корпус

Эргономичный корпус турникетов BP BA и BPW BA имеет модульную конструкцию в виде силовой рамы с внешними навесными панелями. Верхняя крышка и фронтальные панели изготовляются из окрашенного полиуретана. Для боковых панелей заказчик может выбрать три варианта: "сэндвич" из нержавеющей стали и акрилового стекла, противоударное стекло, нержавеющая сталь. Такой широкий выбор позволяет максимально полно учесть особенности дизайна и стиль интерьера проходной заказчика, обеспечив при этом высокую безопасность и комфорт. Верхняя крышка их окрашенного в палитре RAL полиуретана (опция)  может иметь готовые слоты для установки считывателей СКУД (под стекло), а также светодиодные дисплеи с пиктограммами. Аналогичные опции есть и для фронтальных полиуретановых панелей. Какой вариант индикации и установки считывателей предпочтительнее решает заказчик.

Створки

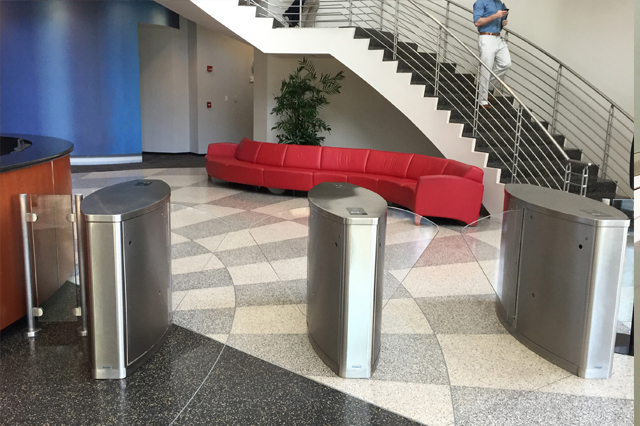

В турникетах BP BA и BPW BA створки выполнены в виде 15мм акрилового стекла треугольной формы, убирающегося в корпус с помощью моторизованного привода. Из особенностей можно еще упомянуть о верхней крышке, состоящей из двух отдельных частей (в отличие от моделей SpeedStile BP EV и BPW EV, где крышка одна).


Модификации турникетов SpeedStile BP/BPW BA:

BP  (Bi-Parting) – стандартный узкий проход 550мм c треугольными створками
BPW (Bi-Parting Wide) - широкий проход 900мм c треугольными створками
N/C (Normally Closed) - НЗ турникет, только стандартный короткий корпус
N/O (Normally Open) – НО турникет, только длинный корпус

Дополнительные опции:

  • Альтернативные материалы отделки и окраска под заказ
  • Светодиодные индикаторы прохода
  • Встроенный интерфейс RS-485
  • COMR1 интерфейс
  • Встроенный считыватель
  • Батарея бесперебойного питания
  • Кнопка выхода
  • Выносной пульт управления
  • Тип блокирующего элемента - створки из 15мм акрилового стекла, убирающиеся в корпус
  • 50мм светодиодная пиктограмма в крышке (зеленая стрелка, красный крест, зеленая карта)
  • Материалы
    • Крышка - полиуретановая, окрашенная под металл или другой цвет в палитре RAL (опции: светодиодная пиктограмма и/или слот под считыватель)
    • Фронтальные панели - полиуретановая, окрашенная под металл (опции: другой цвет в палитре RAL "Colour Finish CF Option"; слот под считыватель или светодиодный индикатор прохода)
    • Боковые панели - композиционные из PMMA (полиметилметакрилат) и нержавеющей стали или 8,5мм противоударное стекло - триплекс
    • Каркас турникета - окрашенная сталь
    • Основание - 304 зернистая нержавеющая сталь
    • Створки - 15мм акриловое стекло
  • Режимы работы: НЗ (стандартный короткий корпус) и НО (длинный корпус)
    • В режиме НО турникет всегда открыт и он будет закрыт при попытке неавторизованного прохода или попытке прохода "в хвост".
    • В режиме НЗ турникет всегда закрыт, и откроется только в случае правильной авторизации, подаче управляющего сигнала с выносного пульта или кнопки выхода.
  • Привод - моторизованный.
    • С помощью мотора постоянного тока створки убираются в корпус турникета, освобождая проход, или наоборот - блокируют его. Микропроцессорный блок обеспечивает управление движением и точное позиционирование створок.
  • Способ управления
    • При получении сигнала от СКУД, кнопки выхода или выносного пульта НЗ турникет открывает створки. В варианте НО створки турникета остаются открытыми и не препятствуют проходу.
    • При попытке несанкционированного прохода (не прочитана карта, проход в противоположном направлении и пр.) НЗ турникет остается заблокированным, а НО турникет закроет створки. При этом будет включена тревога.
    • Контроль прохода осуществляется 6 инфракрасными датчиками у НЗ турникета и 14 датчиками у НО турникета
    • При отсутствии прохода в течении заданного времени (стандартно 8 сек), турникет возвращается в исходное состояние
  • Индикаторы прохода
    • Турникет может быть оснащен светодиодными 50мм пиктограммами прохода, встроенными в верхнюю крышку или фронтальные панели
    • Зеленый символ карты указывает на возможность авторизации
    • При правильной авторизации (чтение карты СКУД) или получении разрешающего сигнала с кнопки выхода или пульта, загорается зеленая стрелка, указывающая разрешенное направление прохода. При этом в обратном направлении горит красный запрещающий крест, говорящий о том, что турникет в настоящее время уже используется или блокирован.
  • Пропадание питания
    • В случае пропадания основного питания створки остаются в том положении, в котором находились в тот момент времени (для турникетов SpeedStile BP MF и SpeedStile BPW MF)
  • Пожарная тревога
    • Турникет оснащен дополнительным входом типа "сухой контакт", который позволяет перевести его в аварийный режим работы
  • Пропускная способность (приблизительные данные):
    • щелевые считыватели "вставного" типа - до 20 проходов в минуту
    • щелевой считыватель магниных карт - до 30 проходов в минуту
    • бесконтактный proximity или smart считыватель "hands free" - до 40 проходов в минуту
Посмотреть схему


Техническая спецификация

Питающее напряжение 115/230 Vac, 60/50 Гц
Потребление 300 VA (120 VA в режиме ожидания)
Температурный диапазон от +5 до +40°С (при использовании внутри помещения)
Влажность до 95% (без конденсата)
Длина корпуса:
Короткий (НЗ режим)
Длинный (НО режим)

1448мм
1932мм
Ширина корпуса:
Узкий
Широкий

300мм
480мм
Ширина прохода:
Узкий
Широкий

550мм
900мм
Высота корпуса 950мм
Высота створок 900мм
Степень защиты IP20
Цикл безотказной работы (MCBF) для НО/НЗ 3'000'000/2'000'000
