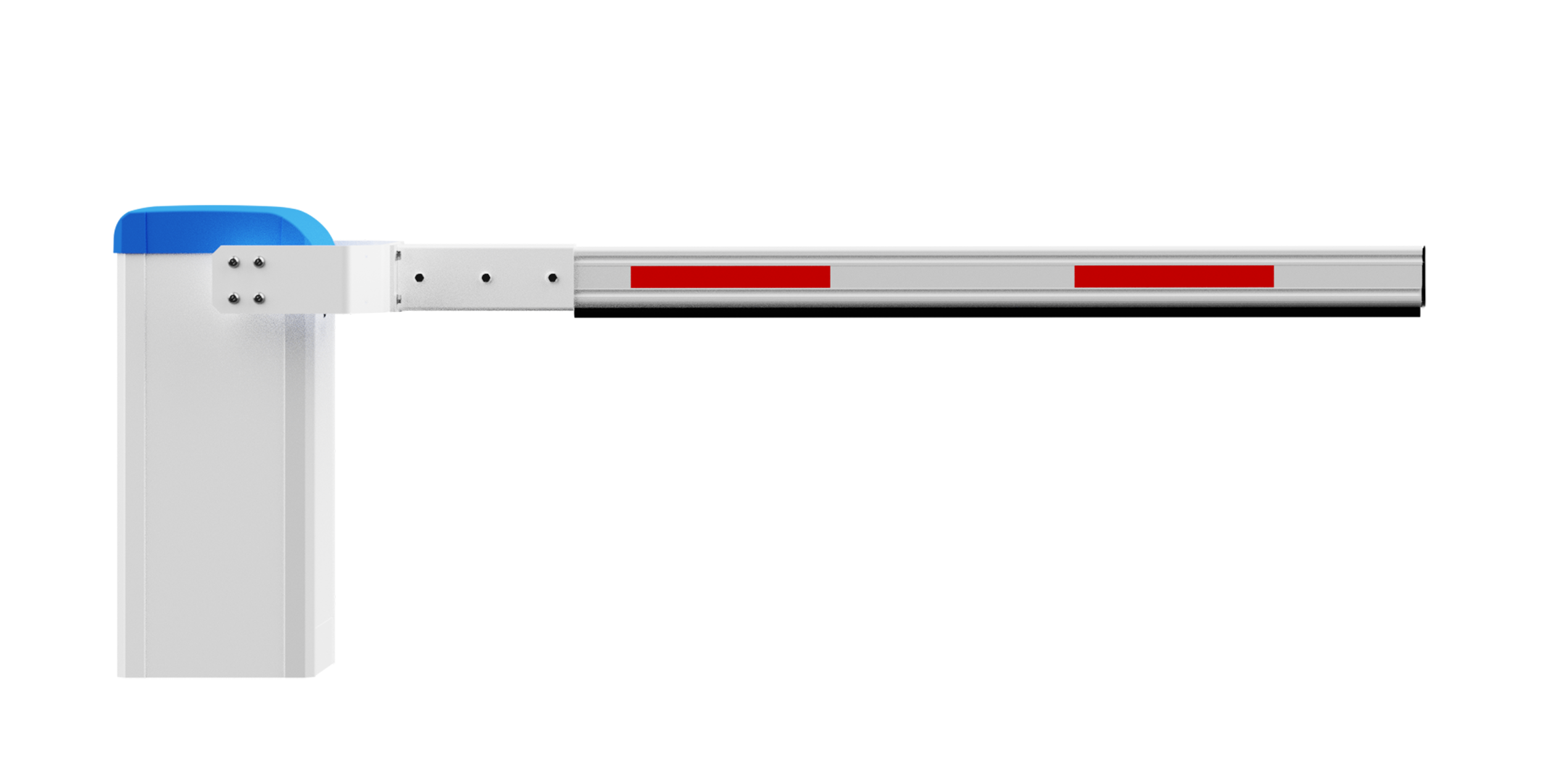

Промышленные ES Industrial

Шлагбаумы серии Industrial  для интенсивного использования в промышленных зонах, на крупных парковках, складах, магистралях. Длина стрелы от 5 до 8 метров, время поднятия стрелы от 4 до 8.5 секунд

О товаре
Особенности
Спецификация
Контроллеры MO 63 и МО 64
Документация
Шлагбаум для работы в режиме 100% нагрузки

Надежность даже при 100% нагрузке

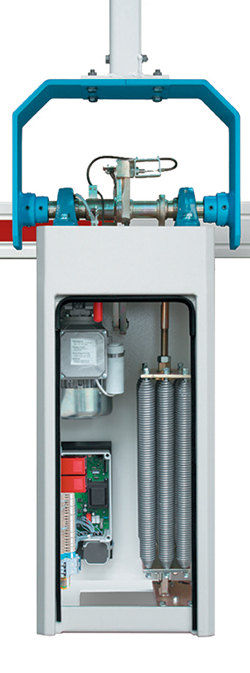

Шлагбаумы ELKA ES/ES Plus (серия Industrial) разработаны для использования в интенсивном режиме и обладают ресурсом в 10 000 000 циклов. Механические компоненты шлагбаумов выполнены из оцинкованной стали, в конструкции присутствуют элементы защиты от вандализма.



Также в серии представлены модели «S» с усиленным редуктором – для объектов с особо интенсивным автотрафиком.



Интеграция в СКУД и автономная работа



Шлагбаумы ELKA Industrial могут быть интегрированы в СКУД или работать автономно. В первом случае логика работы шлагбаума будет полностью определяться контроллером СКУД. При автономной работе управление осуществляется посредством встроенного контроллера.



В моделях серии ES используется контроллер MO 63, в серии ES Plus MO 64.

Контроллер МО 63 позволяет выбрать один из доступных режимов работы и организовать типовую точку проезда.



Контроллер MO 64 с тремя встроенными детекторами индукционных петель и настройкой чувствительности позволяет реализовать сложную и нестандартную логику проезда даже в автономном режиме.



Для промышленных зон и крупных парковок



Шлагбаумы ELKA Industrial с длиной стрелы от 5 до 8 м разработаны для интенсивного использования в промышленных зонах, на крупных парковках и автостоянках. Одновременное использование двух шлагбаумов позволяет перекрыть проезд шириной до 16 м.



Время открытия/закрытия шлагбаумов данной серии составляет 4-8.5 с, в зависимости от длины стрелы.



Стабильная работа в любую погоду



Алюминиевый корпус с порошковым напылением, бесшовная технология

Шлагбаумы ES/ES Plus работают в температурном диапазоне от -20° до +70°С, а с опцией «нагреватель»от -40° до +70°С, что позволяет использовать оборудование практически в любой климатической зоне. Если этого недостаточно, есть возможность заказать шлагбаум в специсполнении и расширить диапазон от -55° до +70°С.


Корпус шлагбаумов выполнен из алюминия с порошковым напылением. Гарантия от сквозной коррозии действует в течение 10 лет. Класс защиты корпуса – IP 44 (в стандартном исполнении) или IP 64 (с установкой специального комплекта уплотнителей).

  • 100% интенсивность нагрузки (возможность непрерывной работы)
  • окраска в любые цвета по желанию заказчика
  • различные профили стрел
  • крепление стрелы: по центру
  • устройство ручной аварийной разблокировки
  • плавное притормаживание стрелы в конечной фазе движения
  • защита от коррозии (все механические части оцинкованы и хромированы)
  • микропроцессорная логика МО 63 или MO 64 Plus (сравнительные характеристики контроллеров)
  • двухполюсный схемотехнический тормоз
  • возможность эксплуатации в жестких климатических условиях от -55°C до +70°C
Сравнение моделей


Технические данные

МодельES 50/
ES 50 Plus
ES 50S/
ES 50S Plus
ES 60/
ES 60 Plus
ES 60HS/
ES 60HS Plus
ES 80/
ES 80 Plus
Встроенный контроллерMO 63 (ES), MO 64 (ES Plus)
Возможность поддержки TCP/IP или RS-485Да – для всех шлагбаумов серии ES Plus
Усиленный редуктор +
Режим работы100 % нагрузка (непрерывная работа)
Реcурс шлагбаума5 000 000 циклов
Реверсирование в случае препятствияПодключаемый
Общая длина стрелы до 5,0 мдо 6,0 мдо 8,0 м
Эффективная длина стрелы до 5,14 мдо 6,14 мдо 8,14 м
Время открывания4,0 сек5,5 сек4,0 сек8,5 сек
Стрела прямоугольного сечения (высота/ширина)100 х 50 мм138 х 60 мм
Стрела круглого сечения (диаметр)Ø 100 мм (опционально)
Масса стрелыдо 10 кгдо 16,5 кгдо 23 кг
Крепление стрелыпо центру
Фиксированная или мобильная опора для стрелытребуется
Возможность оснащения "ломающейся" стрелойопционально
Размеры корпуса шлагбаума (ширина / длина / высота)450 х 400 х 1100 мм
Размеры основания шлагбаума 600 х 650 мм, заглубление на 800 мм (min)
Масса110 кг115 кг118 кг
Окраска шлагбаумастандартный цвет: синий (RAL 5012) с белым (RAL 9010);
возможность заводской окраски в любой цвет RAL (опционально)
Температура при эксплуатацииот -20°C до +70°C (без нагревателя);
от -40°C до +70°C (с нагревателем);
от -55°C до +70°C (специсполнение)
Степень защитыIP 44 (стандартно);
IP 64 (опционально при условии установки специального комплекта уплотнителей)
Напряжение питания230 В (50 Гц)
Максимальная потребляемая мощность0.26 кВт0.37 кВт0.25 кВт0.37 кВт0.26 кВт
Максимальный ток потребления2.5 А3.1 А


Контроллер ELKA MO 63
Автоматические шлагбаумы ELKA могут работать как в составе распределенной СКУД, так и в автономном режиме. В первом случае логика проезда определяется контроллером СКУД. При втором варианте использования шлагбаума логика проезда задается через встроенный контроллер (блок управления).

Встроенный контроллер ELKA МО 63 – надежное, проверенное решение с опытом многолетней эксплуатации. Выбрав один из режимов работы контроллера, вы сможете реализовать типовую точку проезда со стандартной логикой поведения шлагбаума.

Контроллер ELKA MO 64
Если же требуется нестандартная или сложная логика проезда, а на объекте не внедрена система контроля доступа (или же подключение к ней шлагбаумов по каким-либо причинам затруднено) используйте шлагбаумы с контроллером «старшей» модели – МО 64.

Преимущества контроллеров МО 64:

  • 3 встроенных контроллера индукционных петель с настройкой чувствительности для свободного программирования логики проезда
  • Мгновенный реверс стрелы по сигналу «ЗАКРЫТЬ» – нарушитель не сможет «проскочить» за автомобилем, получившим санкционированный доступ
  • Счетчик циклов, счетчик транспортных средств, память ошибок – эффективный мониторинг и расследование событий точки проезда
Параметр МО 63 МО 64
Контроллер петель Разъемы для подключения
1- и 2-канального контроллеров
3 встроенных
1-канальных контроллера
Настройка скоростного режима  - -
Модуль для подключения по TCP/IP или RS 485 - опционально
Многофункциональное реле, сухой контакт, 24 В (макс.), 1А - 4 (свободно программируемые)
4 дисплея (7-сегментных) -+
Вход "Постоянно открыт" + +
Вход "Постоянно закрыт" + +
Счетчик циклов - +
Настраиваемый сервисный счетчик - +
Функция перезагрузки - +
Память ошибок - +
Автоматическое закрывание настраиваемое: 0-300с  настраиваемое: 0-655с
Предупреждение перед открытием настраиваемое: 1.5 или 4 с настраиваемое: 0-655с
Предупреждение перед закрытием настраиваемое: 4снастраиваемое: 0-655с
Питание для периферийных устройств: 12Vdc/500mA или 24Vdc/500mA суммарно не более 700mA + +
Подключение сигнальной лампы 230 В + +
Подключение зеленого и/или красного светофора 230 В + +
Подключение фотоэлементов с функцией тестирования (до 6 фотоэлементов) + +
Контроль времени открывания/закрывания + +
Повторное открытие при возникновении препятствия (без использования контактного профиля безопасности) + +
Индикация состояния шлагбаума + +
Управление одной кнопкой + +
Управление тремя кнопками (ОТКРЫТЬ/СТОП/ЗАКРЫТЬ) + +
Индикация положения стрелы (ОТКРЫТО/ЗАКРЫТО) + +
Счетчик транспортных средств - +
Режим остановки по сигналу от петли - +
Мгновенный реверс стрелы при поступлении сигнала "ЗАКРЫТЬ" отключаемый отключаемый
Счетчик сигналов открытия настраиваемый (до 2 сигналов) настраиваемый (до 9 сигналов)
Разъем для подключения устройства управления по радиосигналу + +
TRIACS + +
Сохранения информации при отключении электропитания + +
Напряжение питания 230V/50HZ 230V/50HZ
